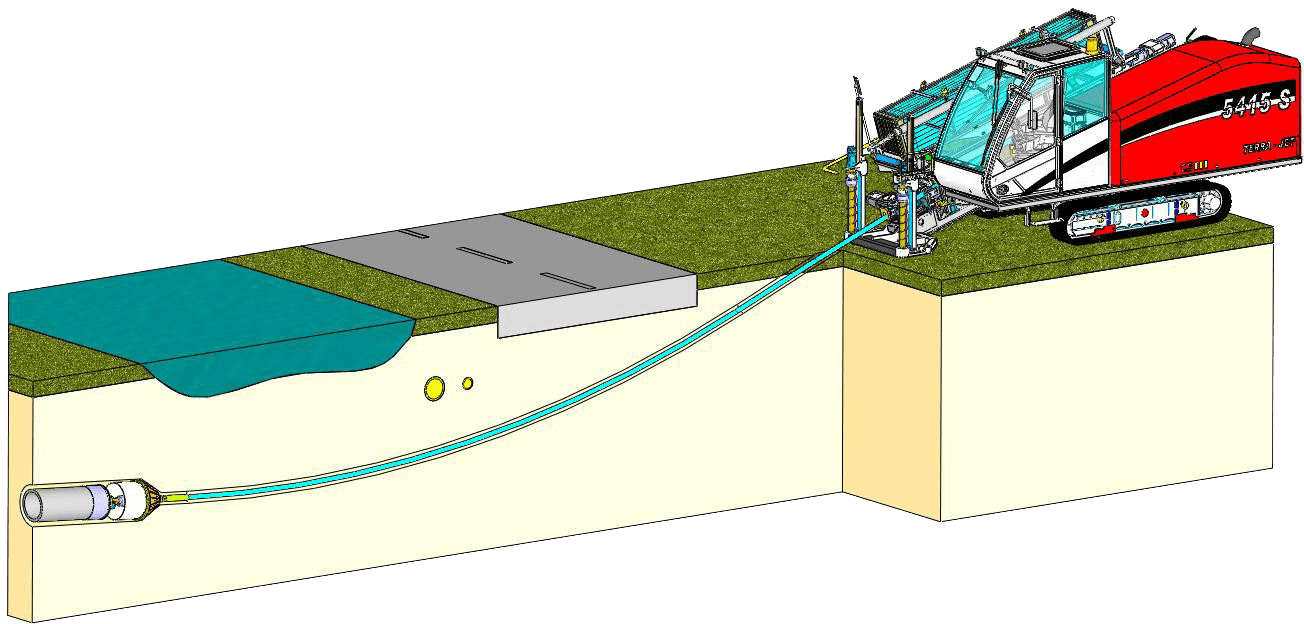

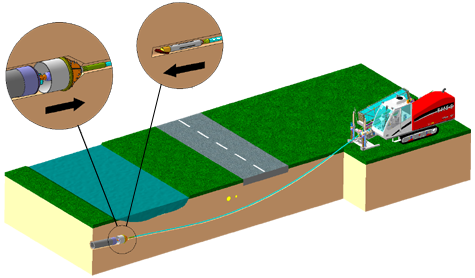

principe du forage horizontal dirigée HDD - tir pilote, alésage, avec les foreuses horizontales dirigées TERRA-JET
  1. Lors d'un forage horizontal dirigé, la première étape est l'exécution du trou pilote (bulle de droite). Des tiges de forage creuses sont "envoyées" dans le sol hydrauliquement, par poussée et rotation, les unes après les autres. À leurs extrémités, une tête de forage fait le trou dans le sol. Le fluide de forage (Bentonite ou TERRACTOMER mélangé à de l’eau) est injecté au travers des tiges creuses et sort sous pression par des buses situées dans la tête de forage pour ameublir le sol.

    Une sonde située dans la tête de forage transmet un signal vers la surface, ce qui permet de localiser en continu la tête de forage. Cette dernière est munie d'une plaque de direction asymétrique. Tant que la tête de forage est en rotation constante, elle creuse un trou rectiligne. Pour changer de direction, la rotation de la tête de forage est stoppée en sorte que la plaque de direction pointe vers la direction désirée. La tête de forage est ensuite poussée dans le sol, sans rotation. Elle dévie alors du côté où pointe la plaque de direction.


  2. Dès que la tête de forage a atteint la fouille d'arrivée, elle est remplacée par un aléseur (bulle de gauche). En ramenant les tiges de forage dans la foreuse par traction et rotation, l’aléseur élargit le trou pilote par rognage et met en place le tuyau PEHD en même temps.

    En fonction de la nature du terrain, on peut utiliser des aléseurs jusqu'au ø 1'000 mm (40"). Ceci autorise la pose de fourreaux PEHD jusqu'à un diamètre de 800 mm (32") ou bien des faisceaux de plusieurs tuyaux PEHD.
    L’utilisation d’un fluide de forage stabilise le trou, réduit les frottements sur les tiges et sur le nouveau fourreau PEHD, et transporte les particules de terre rognées au travers du trou jusqu'à la fouille.
Avantages

Tous types de réseaux souterrains

Exécution rapide

Très peu de réfection de surface
Économique
Commerces et trafic perturbés au minimum

Chantier plus sûre

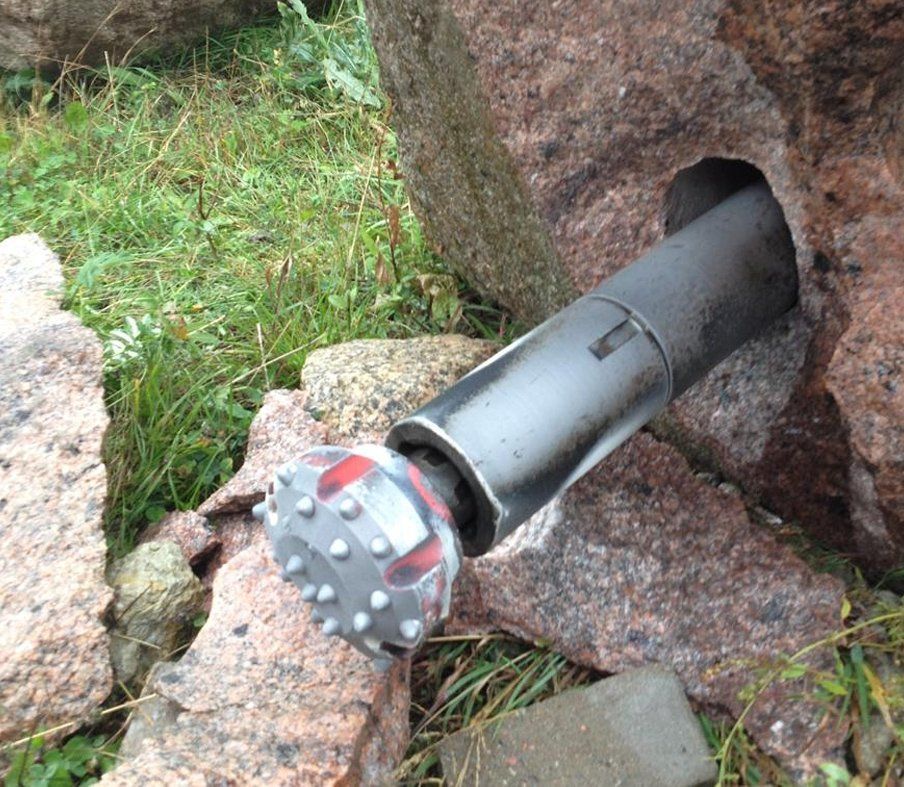

TERRA-ROCK
forage roche
Plus respectueux de l'environnement
Forage horizontal dirigé de surface
En savoir plus
Forage horizontal dirigé fond de fouille
En savoir plus
Forage horizontal dirigé de surface
principe du tir pilote et d'alésage en forage horizontal dirigée HDD avec les foreuses horizontales dirigées TERRA-JET

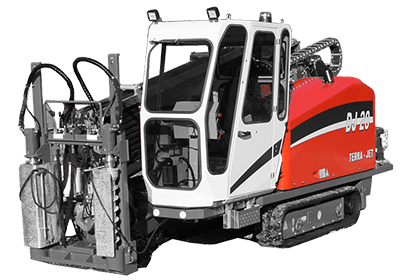

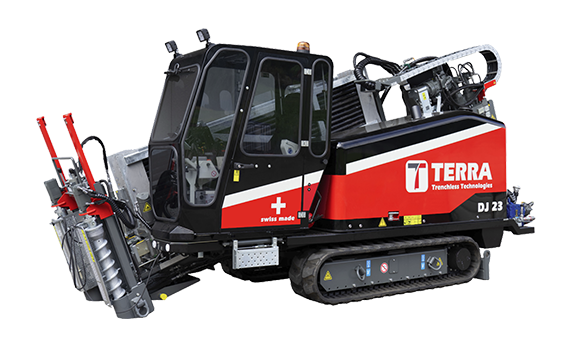

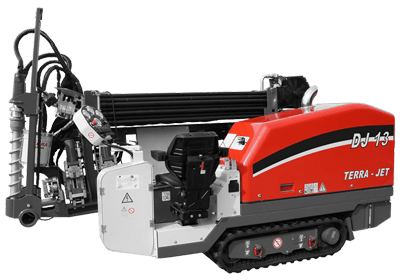

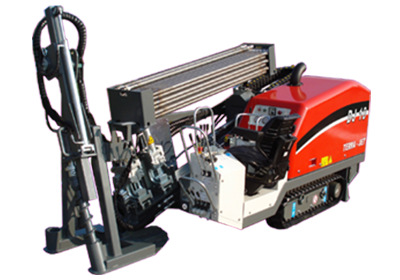

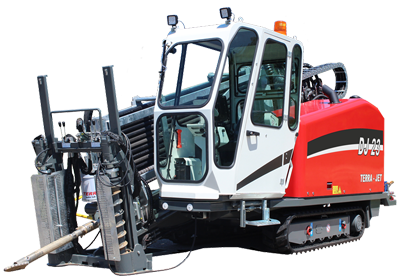

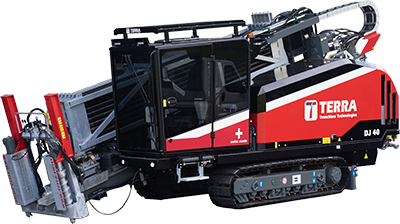

Foreuse Horizontale Dirigée TERRA-JET

Les applications

La puissance et l’efficacité des foreuses horizontales dirigées TERRA-JET ne sont plus à prouver. Avec des design compacts, nos ingénieurs Suisses ont développé des machines aux couples et aux vitesse de rotation extraordinaires capables de travailler à des très hautes productivités.

Nos équipements

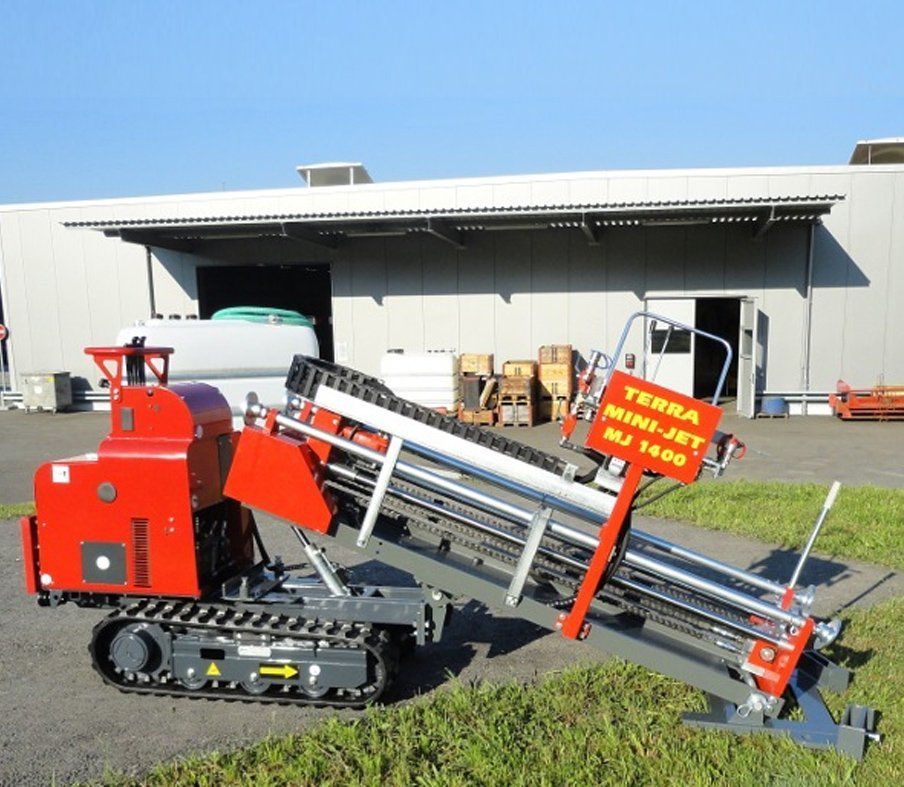

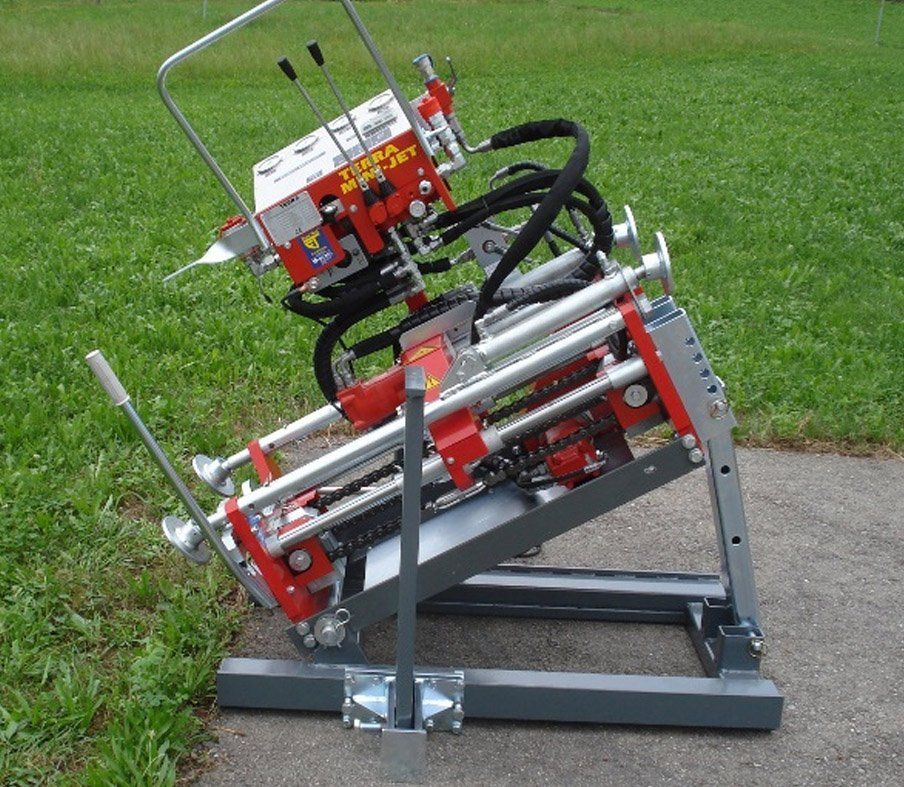

Forage horizontal dirigé fond de fouille

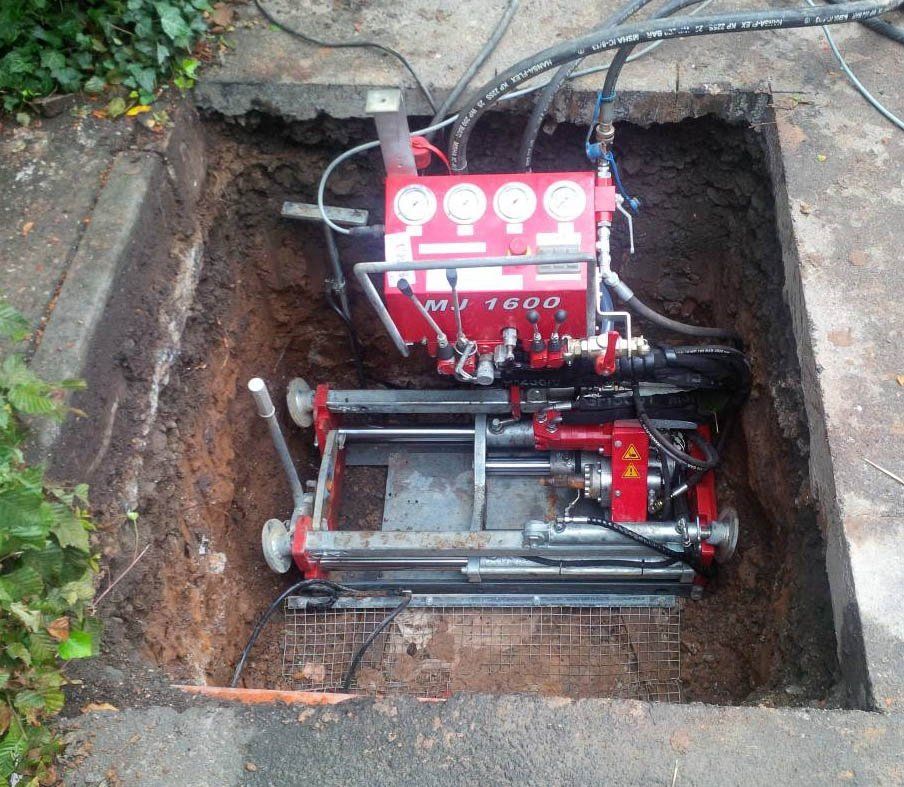

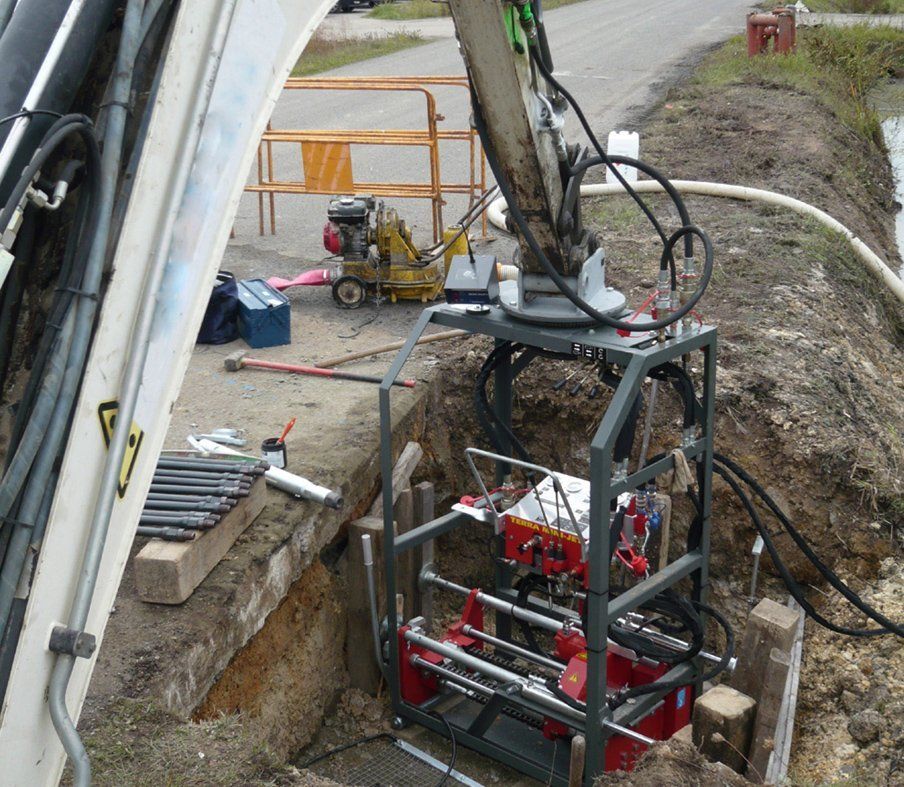

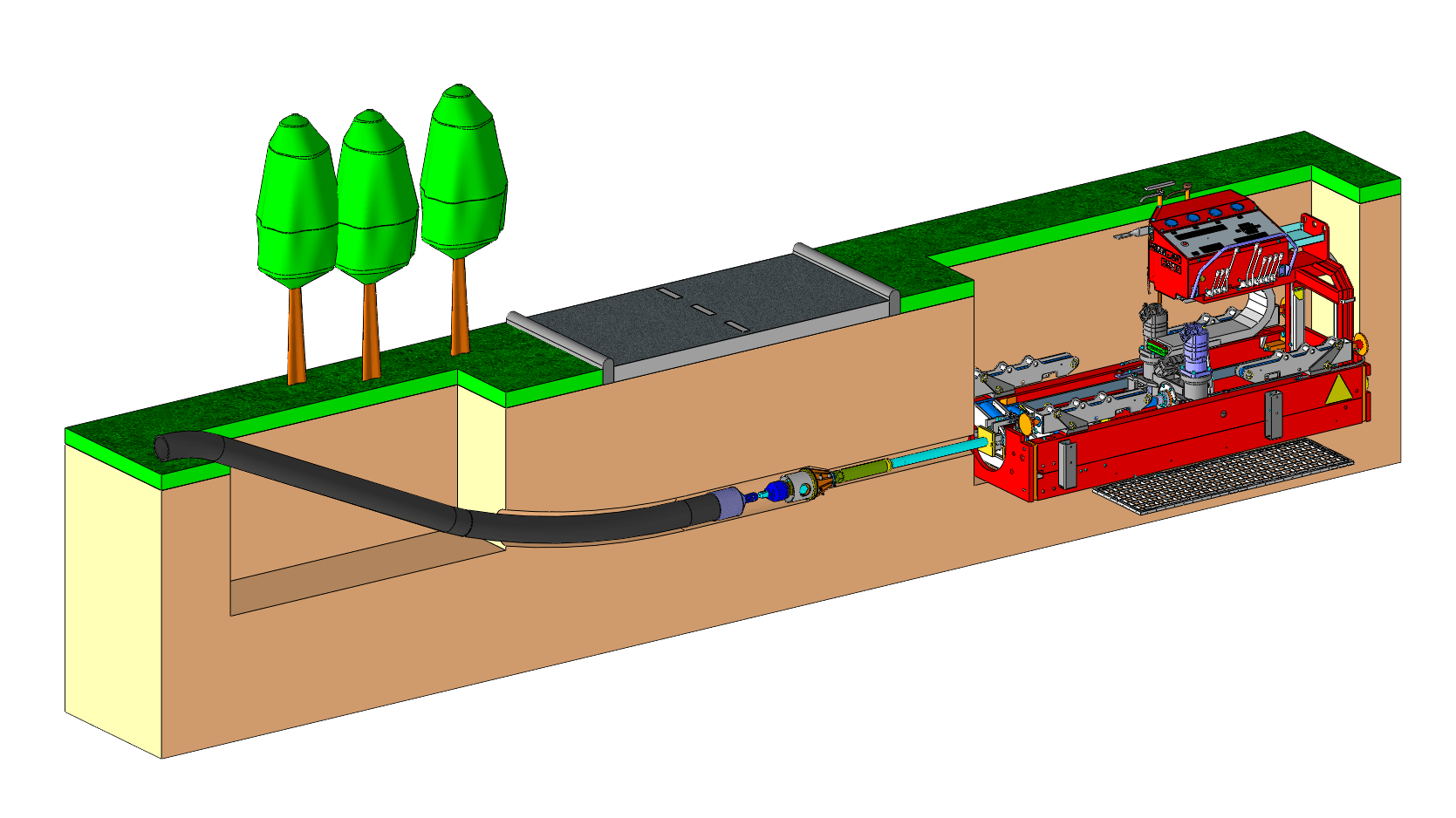

principe du tir pilote et d'alésage en forage horizontal dirigée HDD de fond de fouille avec les foreuses horizontales dirigées HDD TERRA-PIT et TERRA MINI-JET

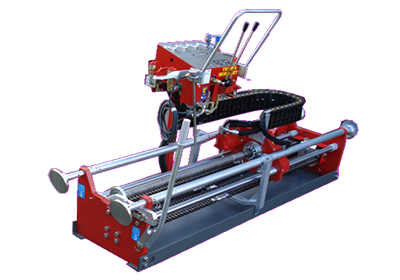

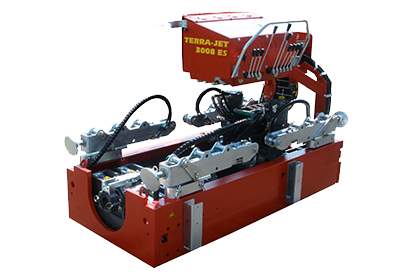

Foreuse Horizontale Dirigée de fond de fouille TERRA-PIT, DJ18

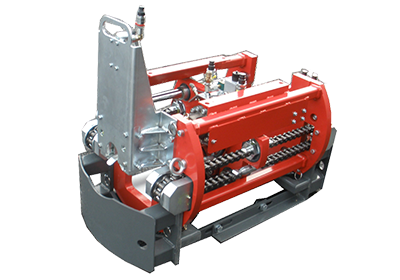

Forage horizontal dirigé de regard

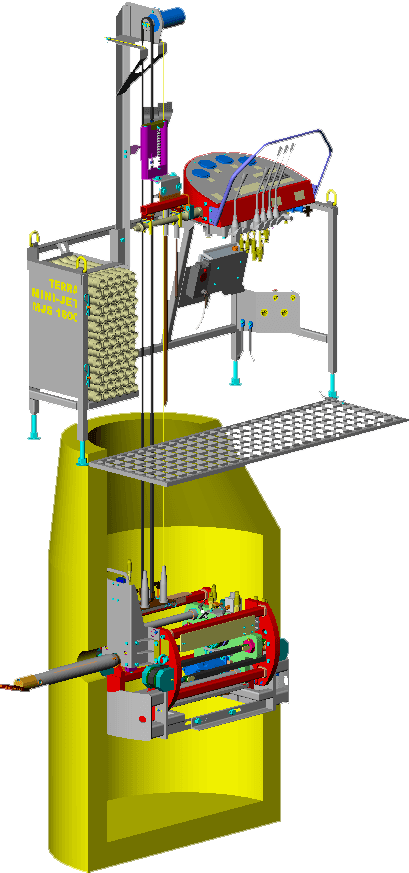

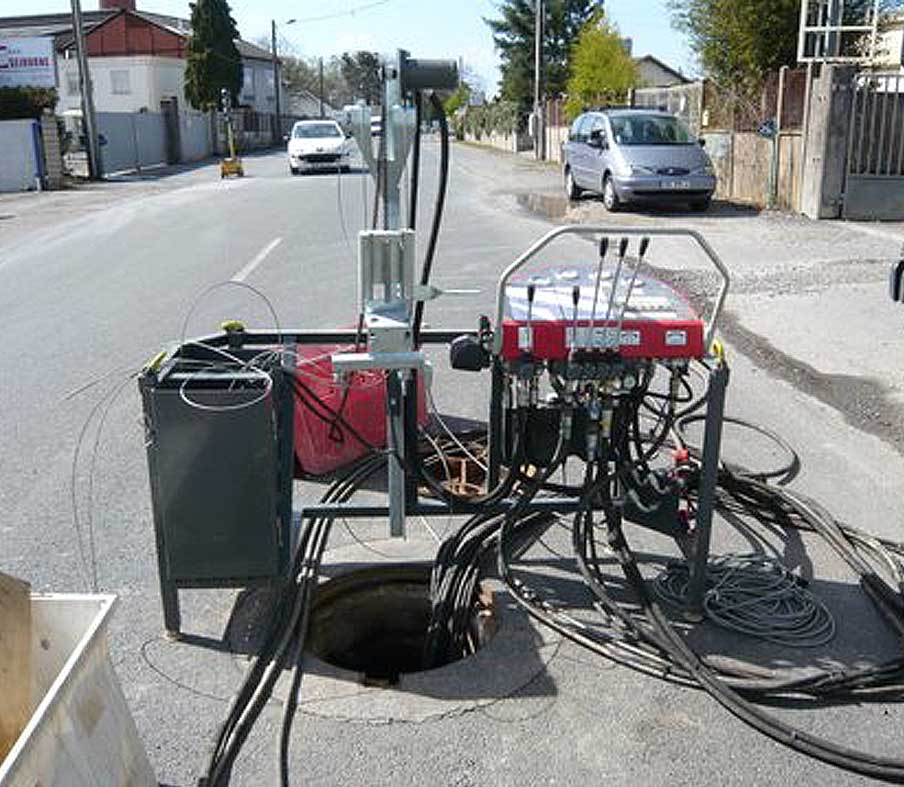

principe du tir pilote et d'alésage en forage horizontal dirigée HDD avec les foreuses horizontales dirigées TERRA MINI-JET de regard MJS1600
