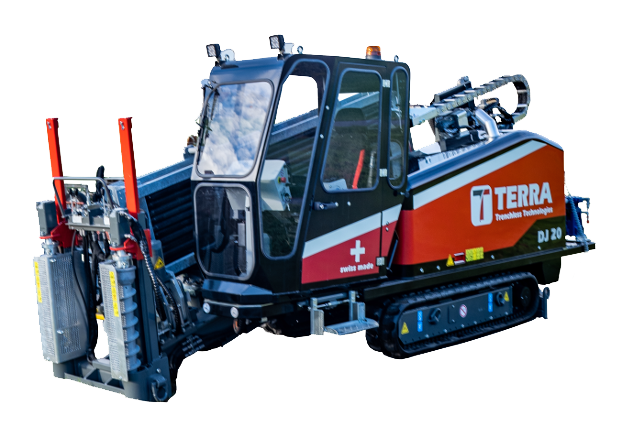

TERRA-JET DJ 20

FOREUSE HORIZONTALE DIRIGÉE

TERRA-JET DJ 20

FOREUSE HORIZONTALE DIRIGÉE

Puissant moteur Hatz 75 CV

Propulsée par un puissant moteur diesel HATZ de 75 CV (Stage 5), la TERRA-JET DJ 20 offre jusqu’à 9 tonnes de force de traction et de poussée, 2.840 Nm de couple et une vitesse maximum de rotation des tiges de forage de 228 tr/min.

Le faible encombrement et le niveau de bruit réduit à l’oreille de l’opérateur rendent la TERRA-JET DJ 20 conviviale et durable. Le temps d’installation rapide et sa mobilité accrue vous aident à l’utiliser aussi en zones urbaines ou depuis des espaces restreints et difficiles d’accès.

Principe et applications du forage horizontal dirigé

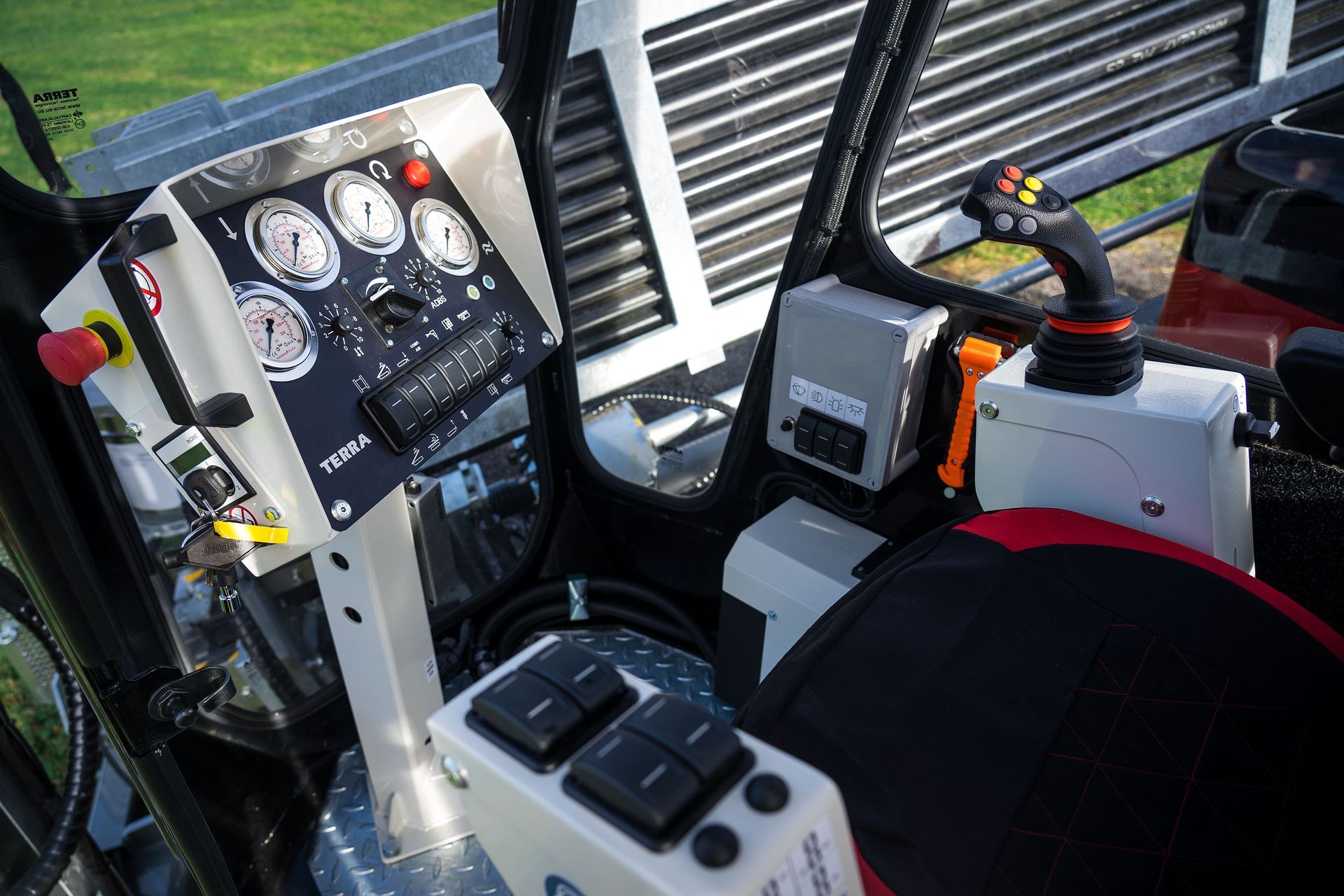

Poste de commande "décontracté"

L'opérateur est assis dans un poste de commande confortable. Il commande les fonctions principales comme POUSSÉE et ROTATION avec le Joystick-multifonction, et le changeur de tiges avec la console de l'opérateur. La station de contrôle indique toutes les informations de forage.

Même les opérateurs imposants peuvent s'installer confortablement. Le siège de conduite, le joystick et la console de l'opérateur peuvent être réglés individuellement. Même les grandes jambes trouvent de la place suffisante.

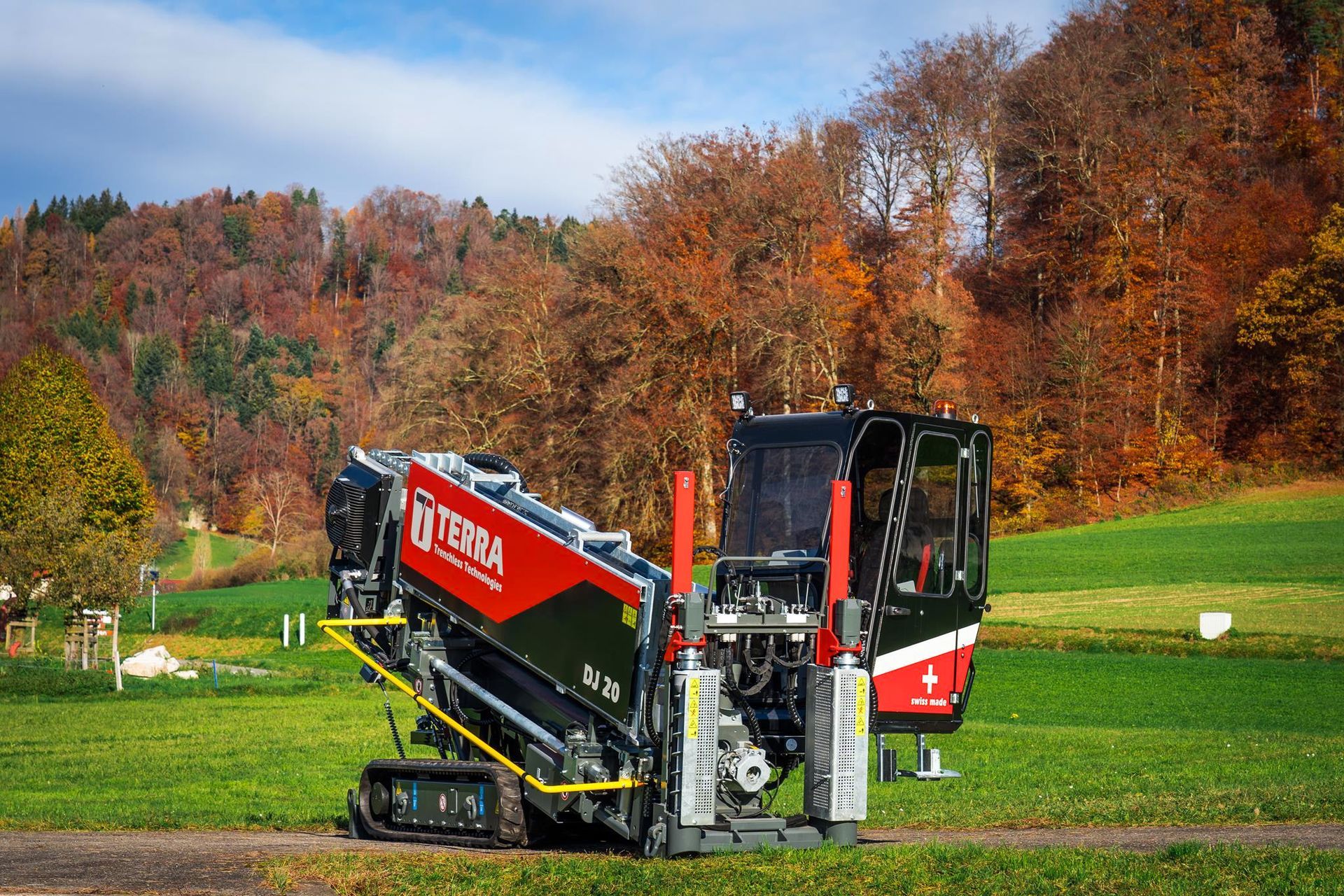

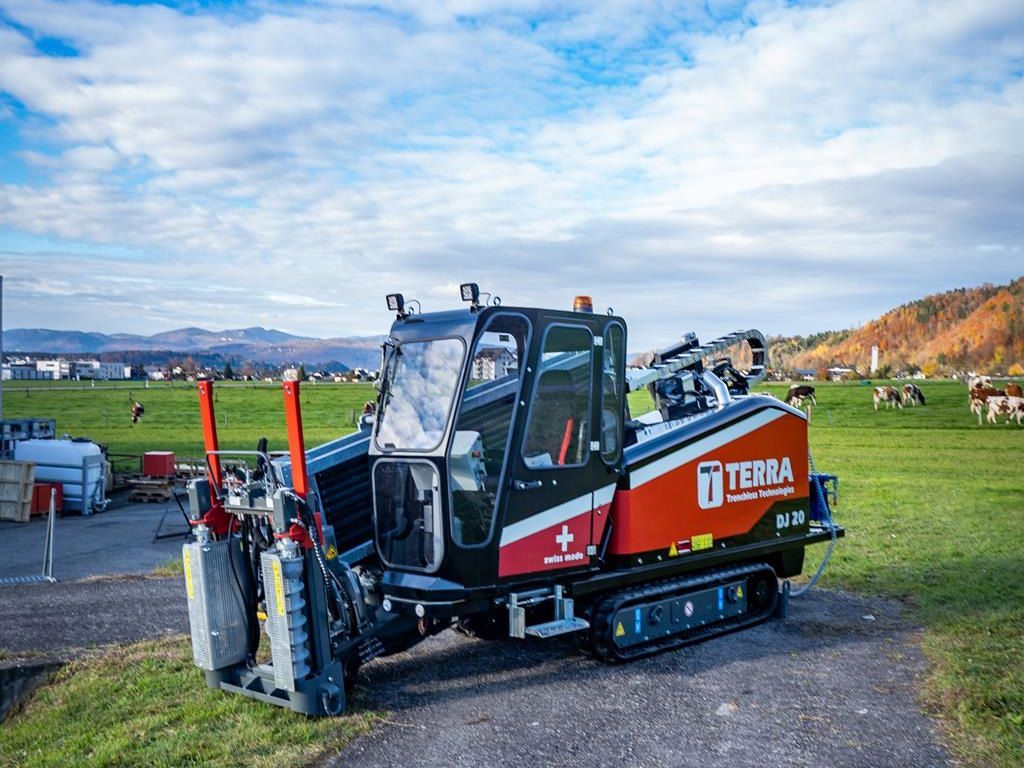

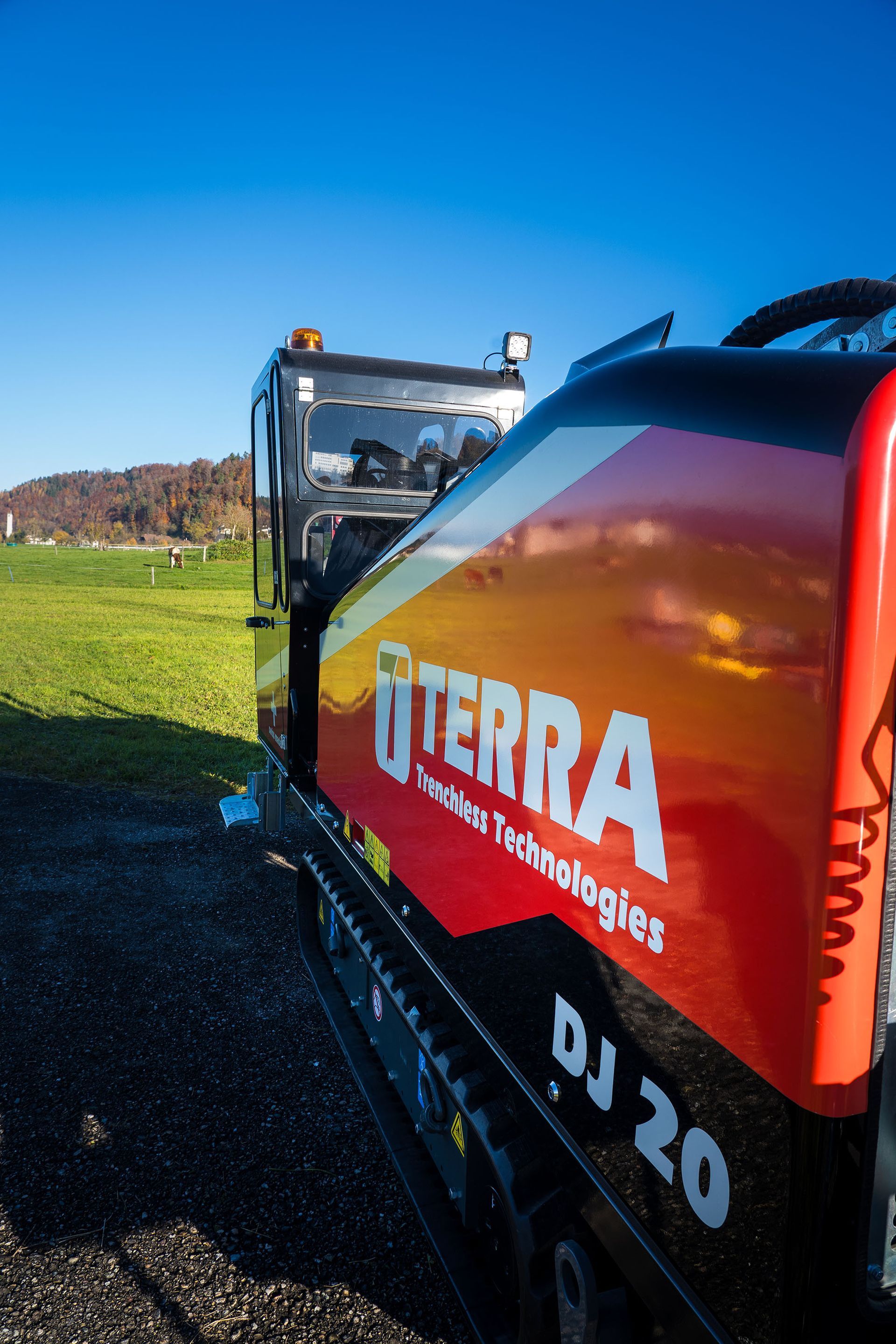

Foreuse Horizontale Dirigée HDD, TERRA-JET DJ20

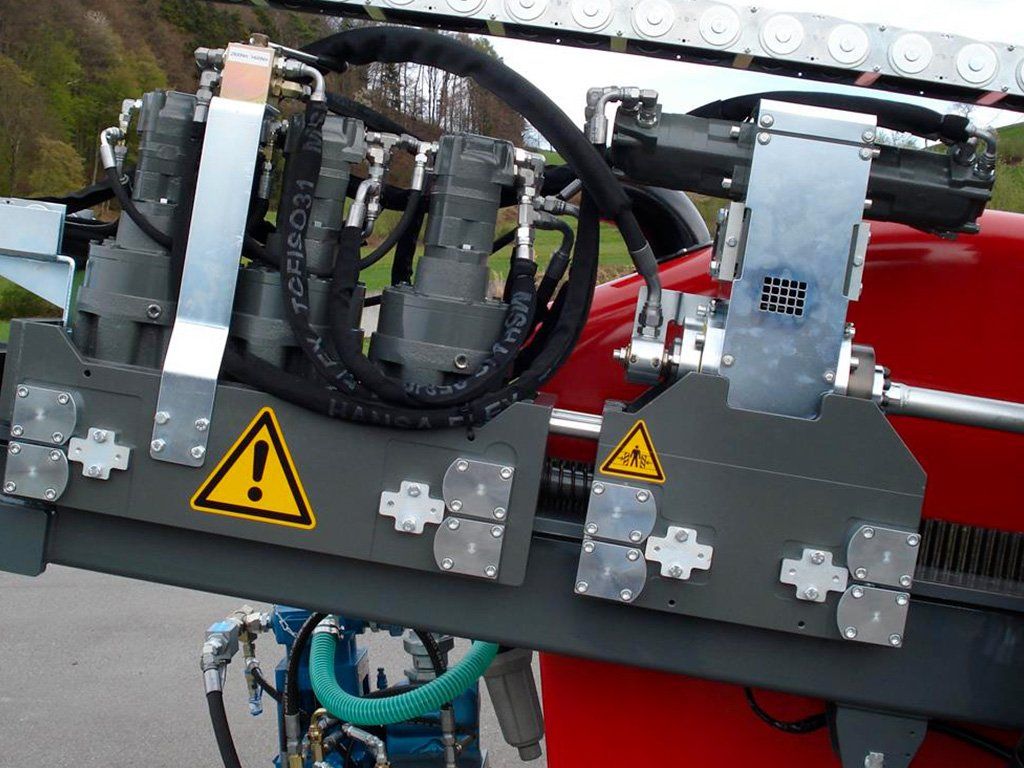

Entraînement à crémaillère

La POUSSÉE et la TRACTION du chariot d'entraînement se font par crémaillère. C'est puissant et robuste. Trois moteurs hydrauliques à engrenages assurent l'entraînement. En vitesse rapide, ils atteignent 17 m/min. Les deux moteurs de rotation du chariot d'entraînement génèrent le couple élevé.

Chariot d'entraînement de la Foreuse Horizontale Dirigée HDD TERRA-JET DJ20

Systèmes d'assistance au forage intelligents

Des sytèmes de forage intelligents, tels que le Thrust Mode, Curve Mode, l’ADBSe ou le Drill Speed Control, rendent le forage plus efficace et plus facile. L’opérateur peut se détendre, la machine fait le travail. Le contrôleur électronique LCP gère tous les systèmes d’assitance au forage et "sent" le sous-sol. Ainsi, la foreuse fonctionne à la plus haute productivité.

système d’assistance au forage Intelligents Thrust Control, le Curve Mode, Le Drill Speed Control, l’ADBSe et l’AUTO TORK

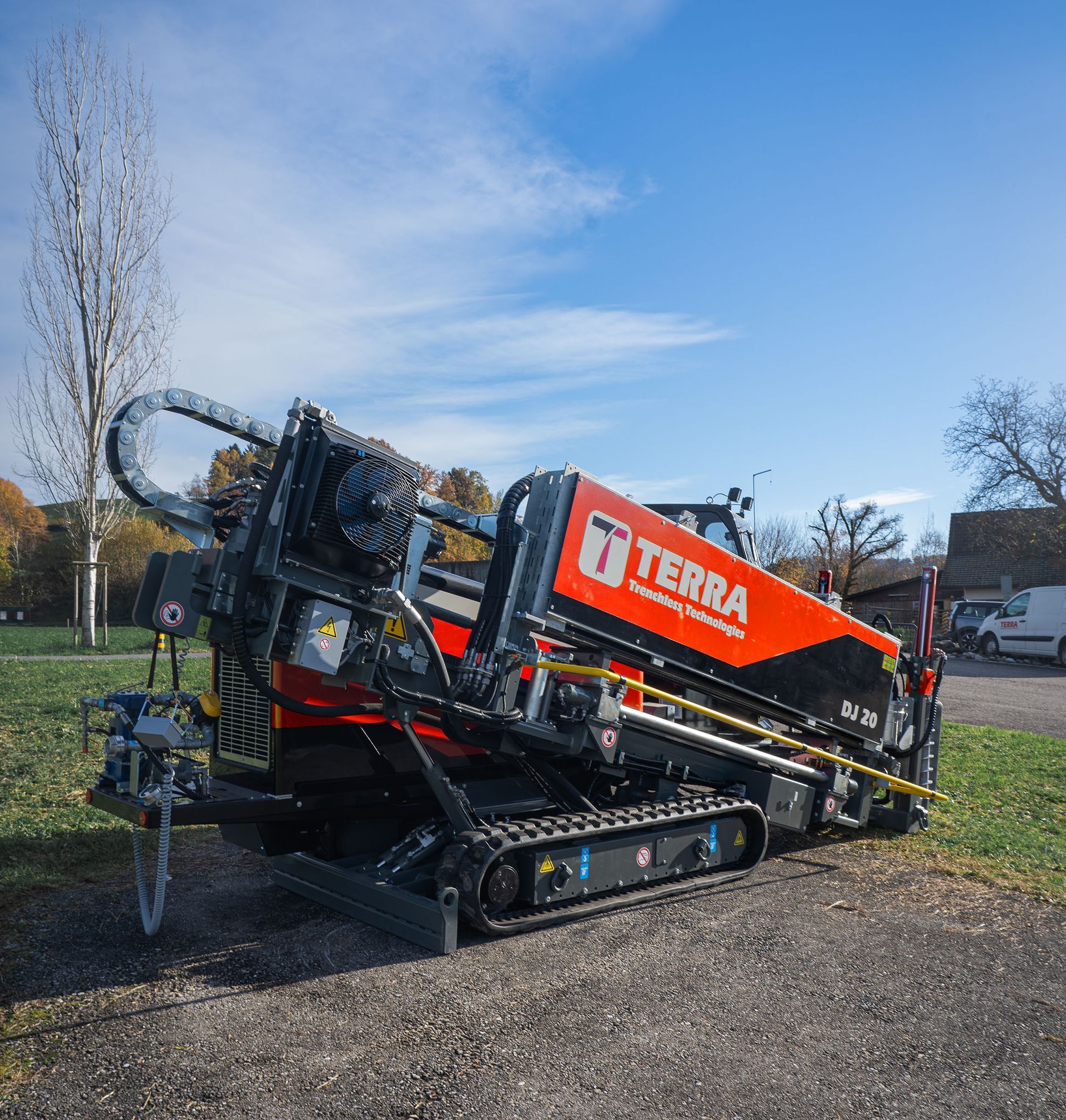

Compacte et puissante

Avec son design compact et sa mobilité accrue la DJ 20 se conduit à travers des entrées de 1,60 m de largeur. La foreuse est déplacée avec une télécommande : rapidité et sécurité.

Standards de haute qualité

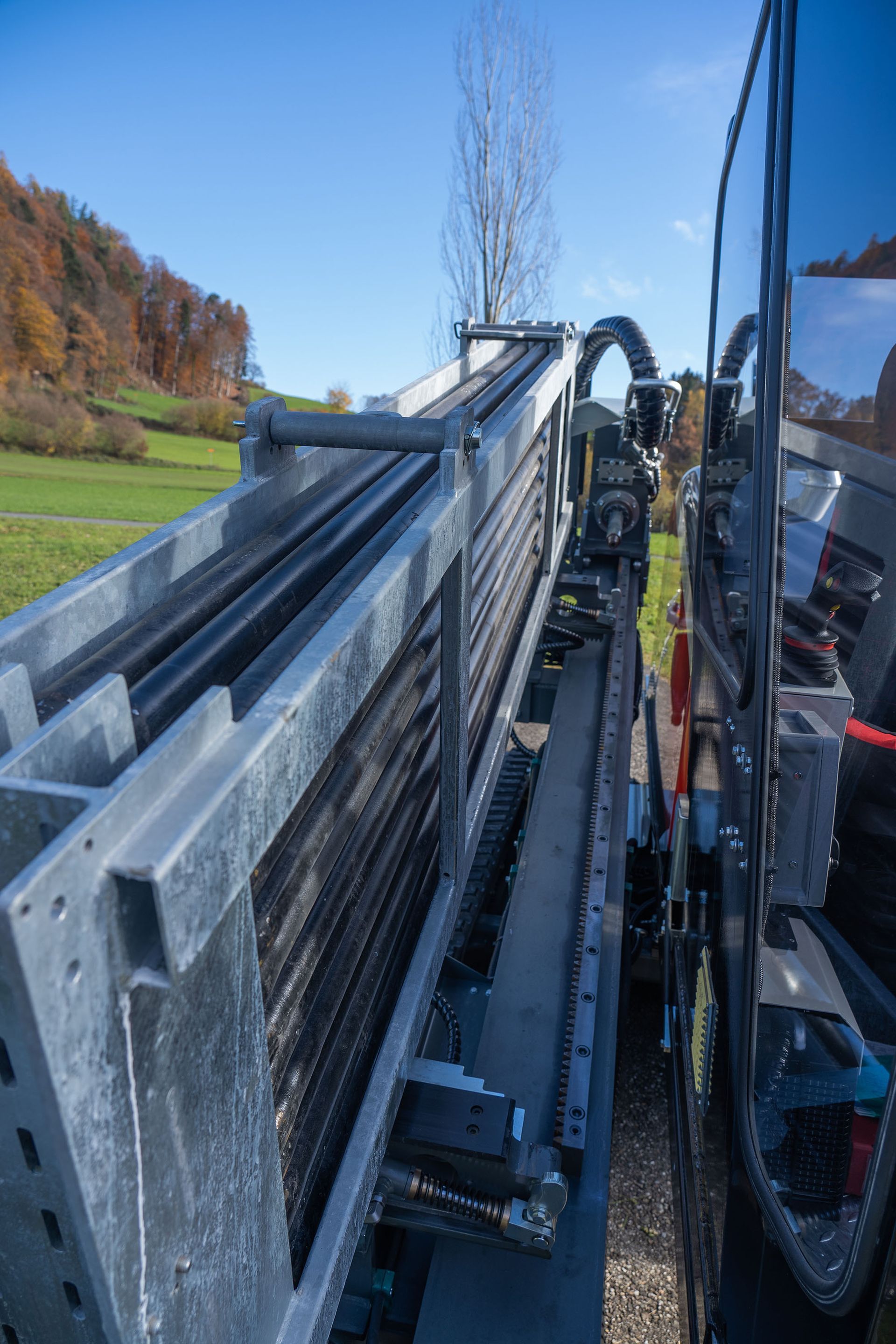

Toutes les foreuses horizontales dirigées (HDD) de TERRA possèdent un magasin de tiges de forage galvanisé. TERRA propose même en option une protection double anti-Corrosion 'Duplex System". Différent de certains concurents, le fabricant Suisse TERRA produit toutes les pièces en Europe pour garantir les plus hauts standards de qualité. Cela garantit une longue durée de vie de votre foreuse TERRA-JET.

Les tiges de forage de la TERRA-JET DJ 20 mesurent 3,0 mètres de long, ce qui signifie moins de changement de tiges de forage et un fonctionnement plus rapide. Avec un rayon de courbure de 25 m, vous pouvez facilement contourner les tuyaux et obstacles existants dans le sol. Le magasin embarque 120 m de tiges de forage.

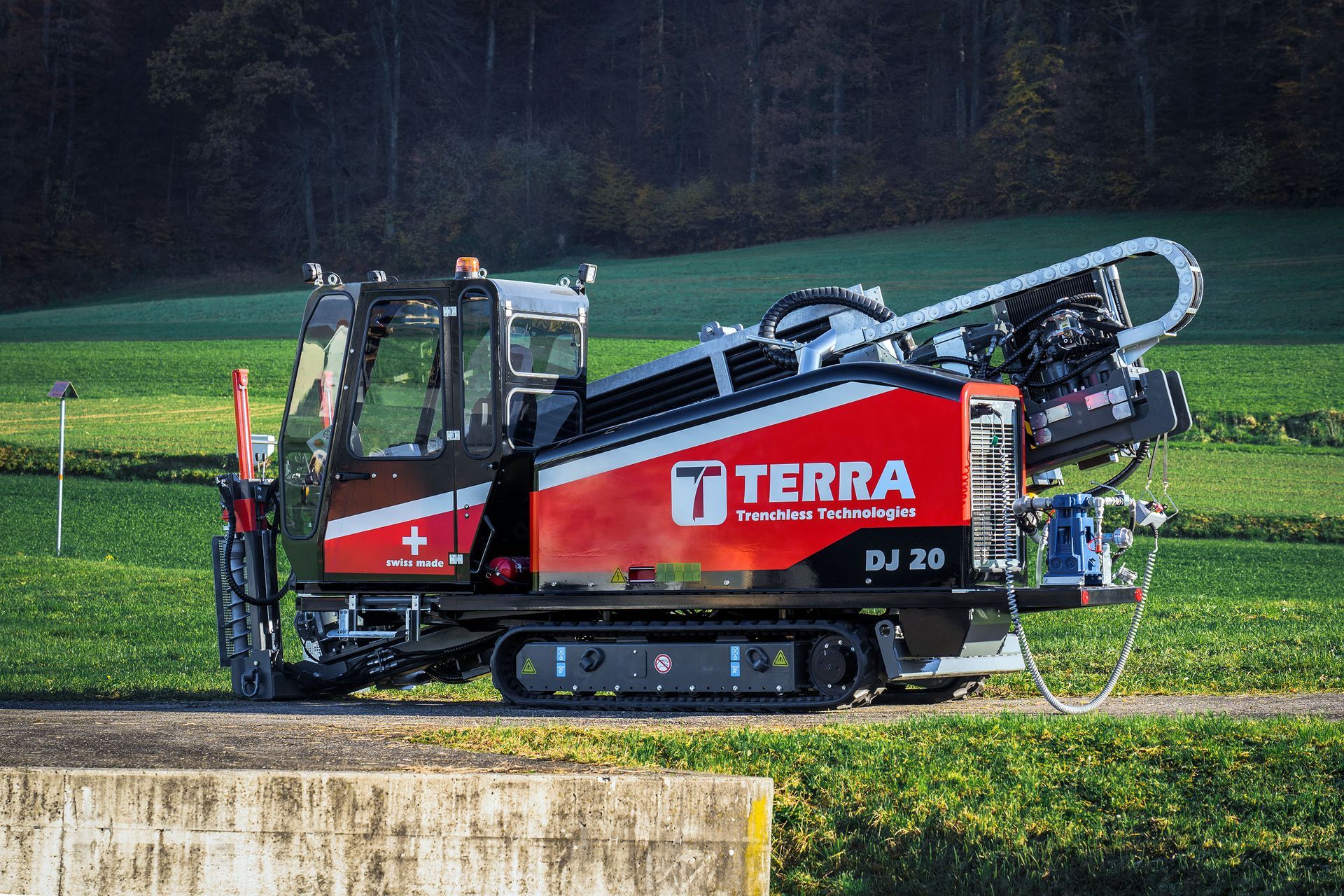

Facilité d'entretien

La TERRA-JET a été conçue avec une attention particulière pour la fiabilité et la facilité d'entretien. Tous les composants hydrauliques sont bien accessibles et peuvent être facilement surveillés et entretenus. Il suffit pour cela de relever le capot en fibre de verre. L'électricité est clairement rassemblée dans une console électrique située dans la cabine de conduite. En dépit de sa puissance énorme, la TERRA-JET est compacte et maniable.

Foreuse Horizontale Dirigée HDD TERRA-JET DJ20 est facile d'entretien

Caractéristiques


	Forces de poussée/traction maxi.	87 kN (9 to)
	Couple maxi.	2'840 Nm
	HATZ Stage 5	55 KW (75 CV)
	Volume de fluide maxi.	95 ltr/min
	Longueur du forage maxi.	120 m
	Diamètre du forage maxi.	ø 420 mm
