Transportable en éléments simples

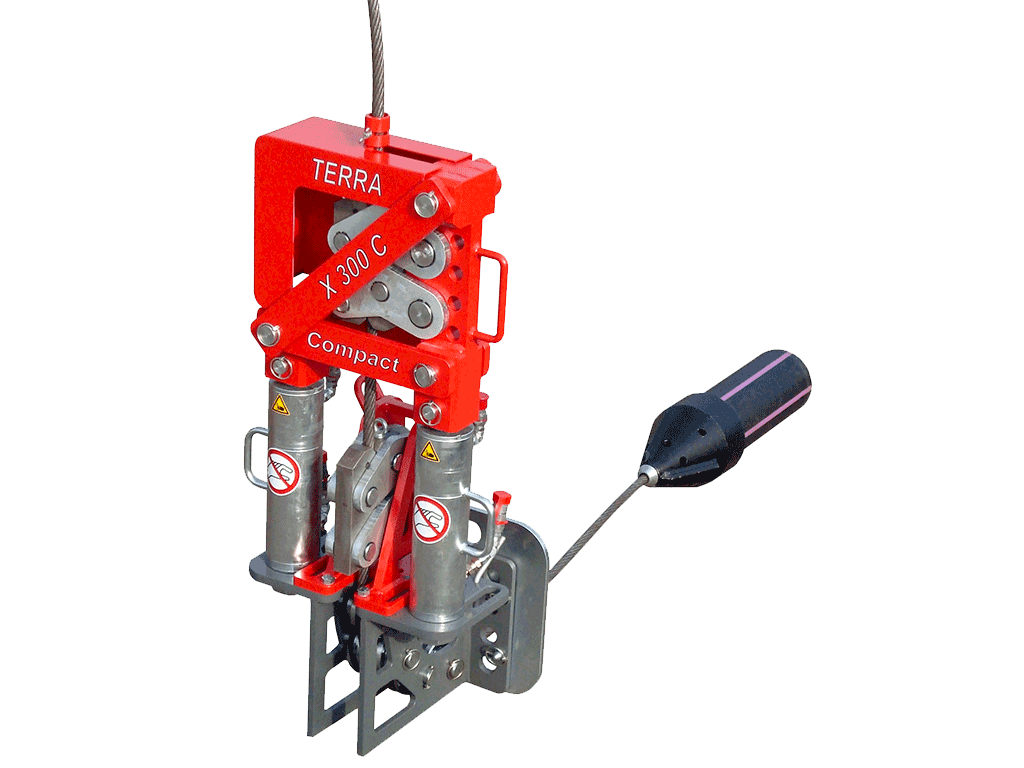

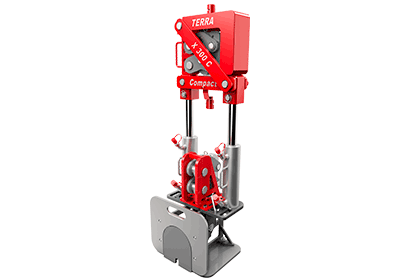

Le TERRA‐EXTRACTOR X 300 est un éclateur à câble compact et démontable pour la réhabilitation d'anciennes canalisations en fonte, acier, argile ou PR/PVC. Avec le X 300 C vous pouvez remplacer de vieux tuyaux de DI 34-220 mmet poser de nouveaux tuyaux en PEHD DE 63-180 mm sur des longueurs allant jusqu'à 120m.
Avec sa force de traction maximum de 300 kN (30 tonnes) c'est l'un des meilleurs éclateurs à câble du marché. Le X 300 C peut être installé et travailler des des regards ø 800 mm avec ouverture de ø 620 mm.
Des câbles spéciaux de ø 22 mm et de ø 14 mm sont également disponibles pour la réhabilitation des plus petits diamètres de canalisation, comme les branchements.
Compact et puissant
Le TERRA-EXTRACTOR X 300 C est un éclateur à câble extrêmement puissant et compact pour réhabiliter par éclatement tous les branchements. Équipé d’un câble de ø 22 ou ø 14 mm, le X 300 C est idéal pour réhabiliter d’anciennes canalisations en fonte, acier, argile ou PE / PVC. La réhabilitation avec un éclateur à câble TERRA offre une grande flexibilité. Son emprise compacte ne requiert que des petites fouilles. De plus, le système est conçu pour vous aider à réduire le temps perdu et à optimiser la productivité. Sa conception modulaire simple facilite son utilisation, son installation et son transport.

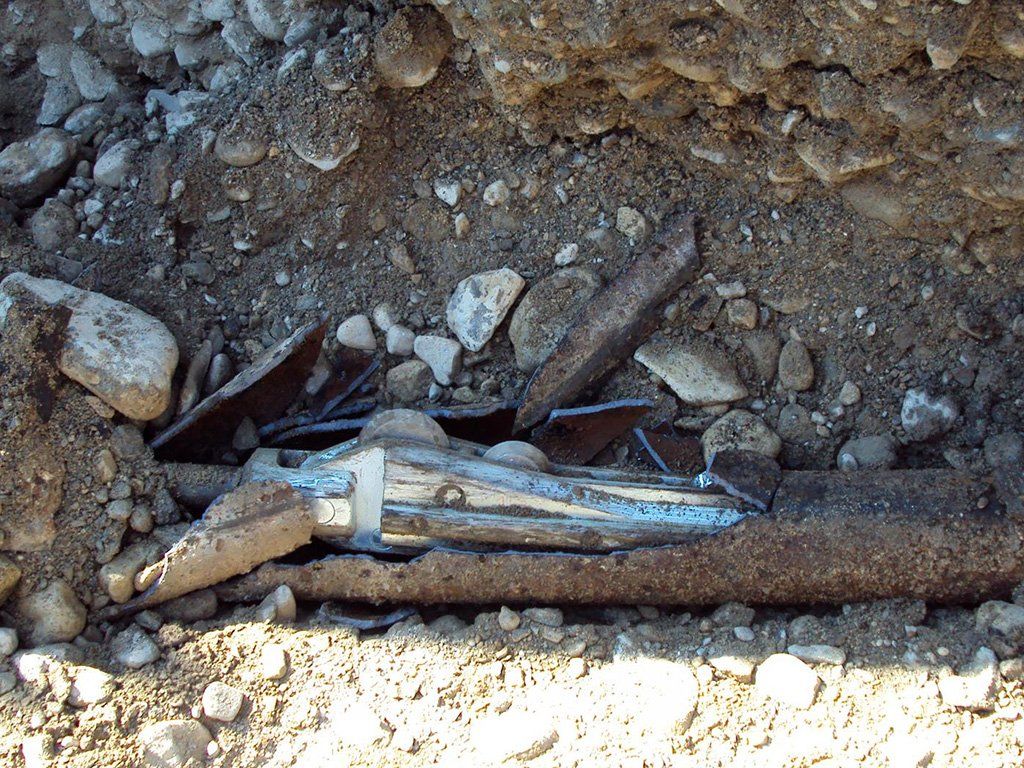

30 tonnes pour des performances maximum
Propulsé par un moteur VANGUARD éprouvé de 23 CV, vous disposez de la puissance nécessaire pour effectuer les travaux rapidement et la durabilité indispensable pour fonctionner en continu, éclatement après éclatement. Le X 300 C réhabilite les branchements du ø 20 au ø 200 mm avec des forces de traction pouvant atteindre 30 tonnes à 235 bars. Les nouvelles canalisations jusqu’au ø 180 mm peuvent être remplacées sur des longueurs jusqu’à 120 m. Le X 300 C fonctionne à basse pression, vous pouvez donc choisir parmi une variété de sources hydrauliques. Utilisez notre unité de contrôle dédiée ou toute autre alimentation hydraulique capable de supporter 235 bars avec un débit d’au moins 40 litres / min. Vous pouvez même l’utiliser à partir de votre pelle hydraulique en le connectant simplement à son système d’attache rapide.

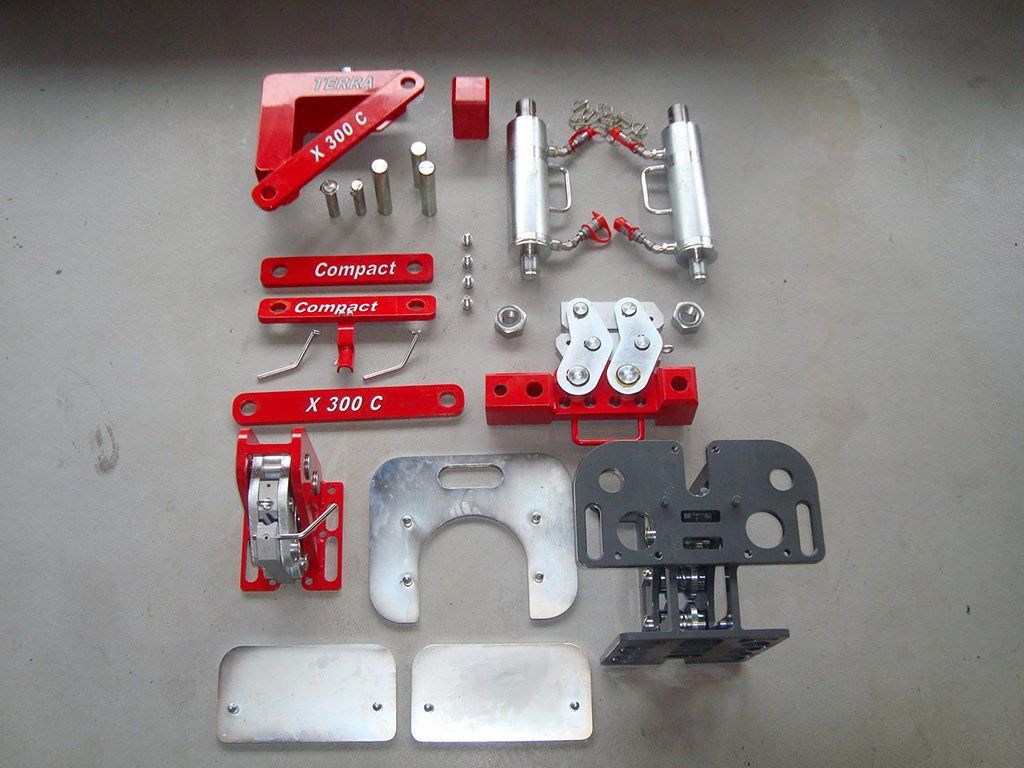

Démontable
Sa conception modulaire simple facilite son utilisation, son installation et son transport. Le X 300 C se désassemble facilement en éléments de moins de 45 kg.
Les œillets servent de point d'ancrage pour déposer le X 300 C sur son emplacement de travail.

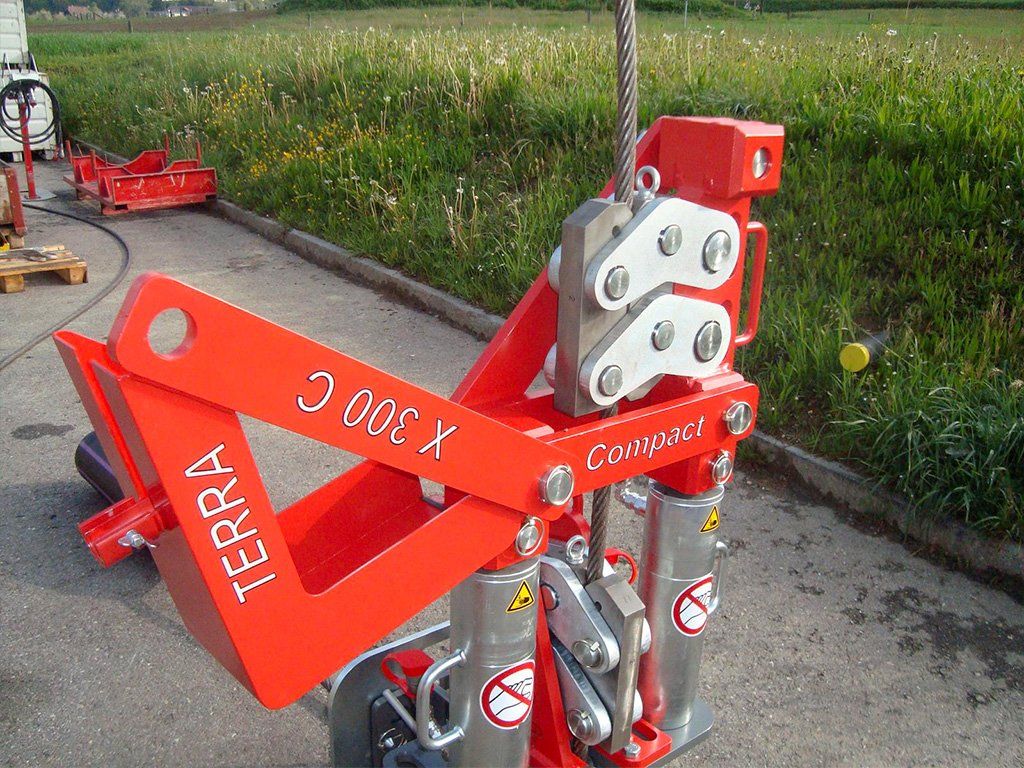

Mors et contre-mors
4 mors de serrage avec rainure de dégagement (breveté) garantissent un contact sûr avec le câble, peu importe qu'il soit neuf ou souillé.4 mors de serrage avec rainure de dégagement (breveté) garantissent un contact sûr avec le câble, peu importe qu'il soit neuf ou souillé. Le mors principal serre le câble, pendant que les deux vérins poussent l'ensemble vers le haut.

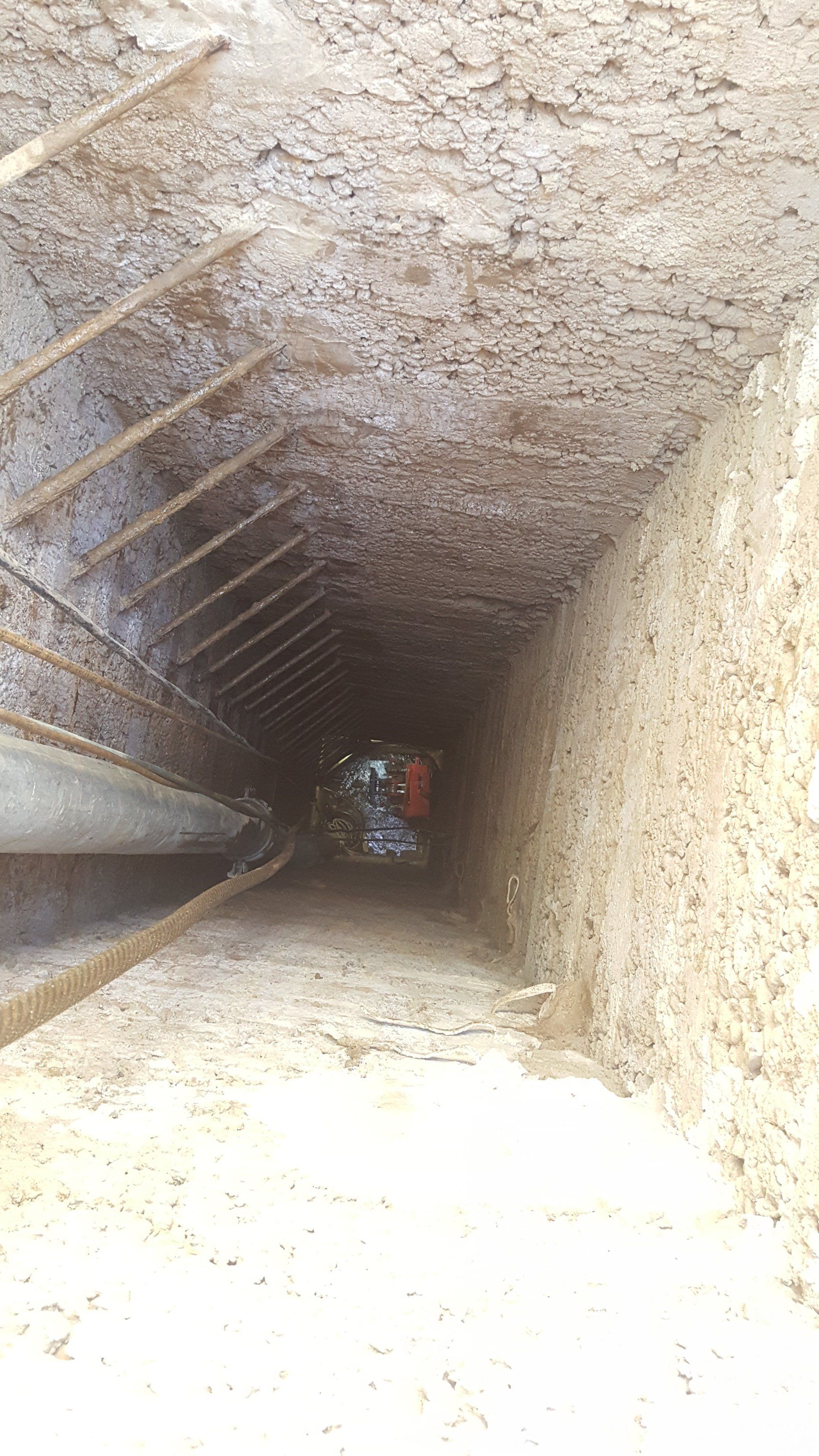

Travail en cave
LE X 300 C se désassemble facilement en éléments de moins de 45 kg. Il peut être aisément transporté à la main par 1 ou 2 personnes dans des caves pour la réhabilitation d’anciens branchements.

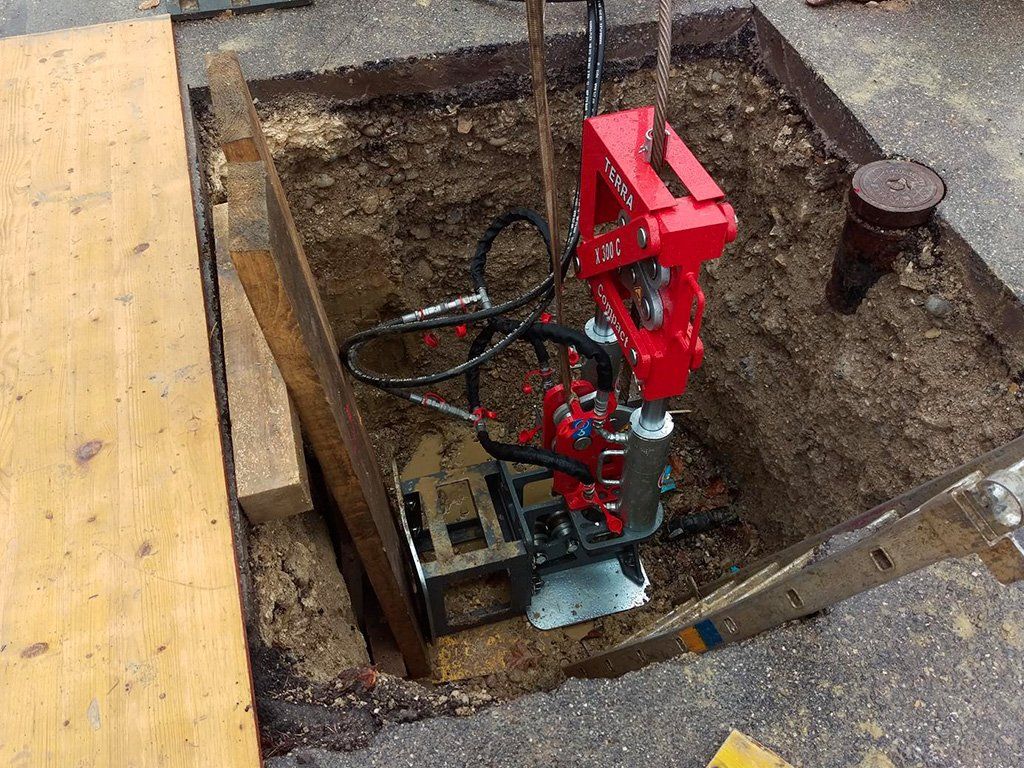

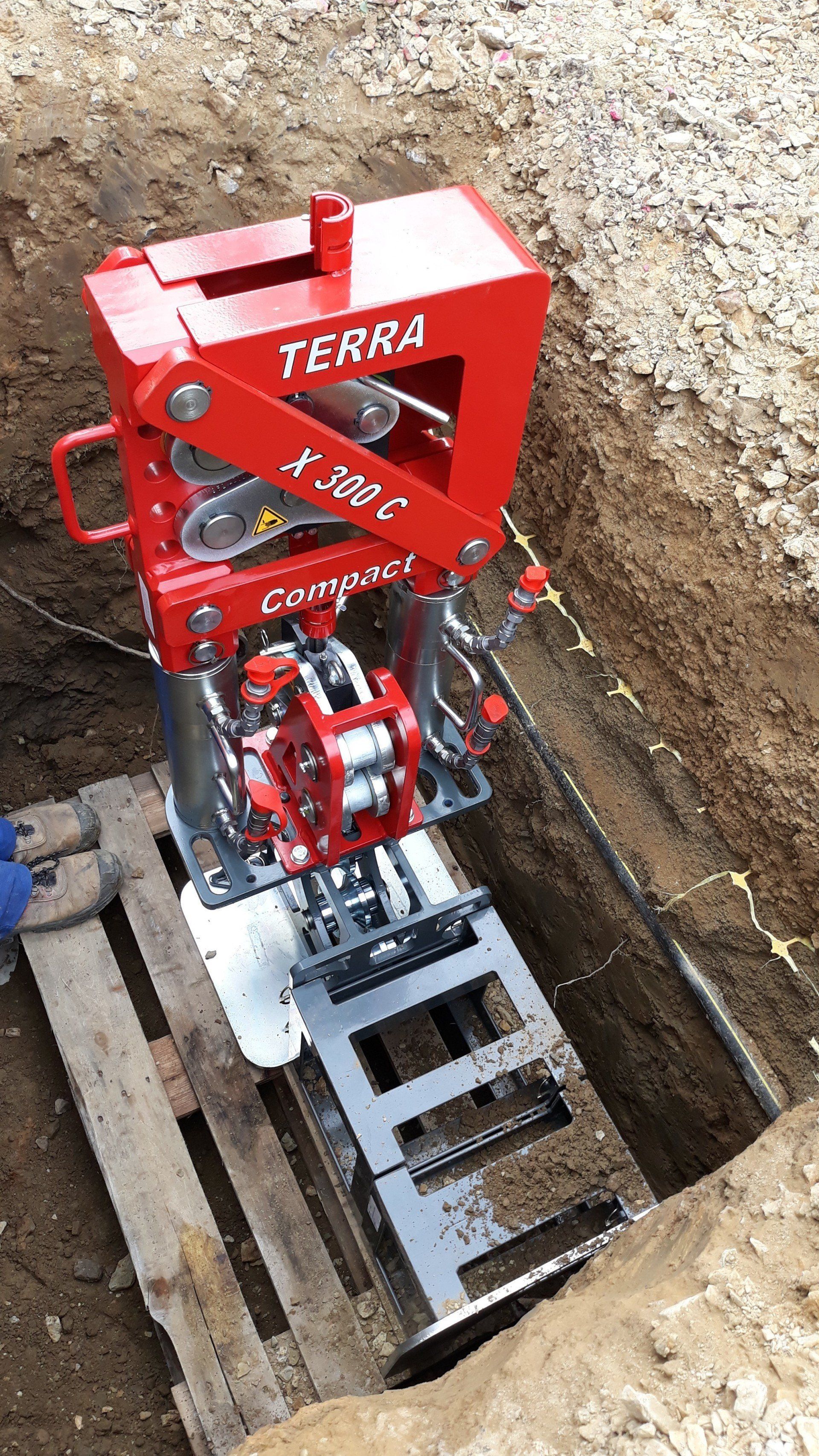

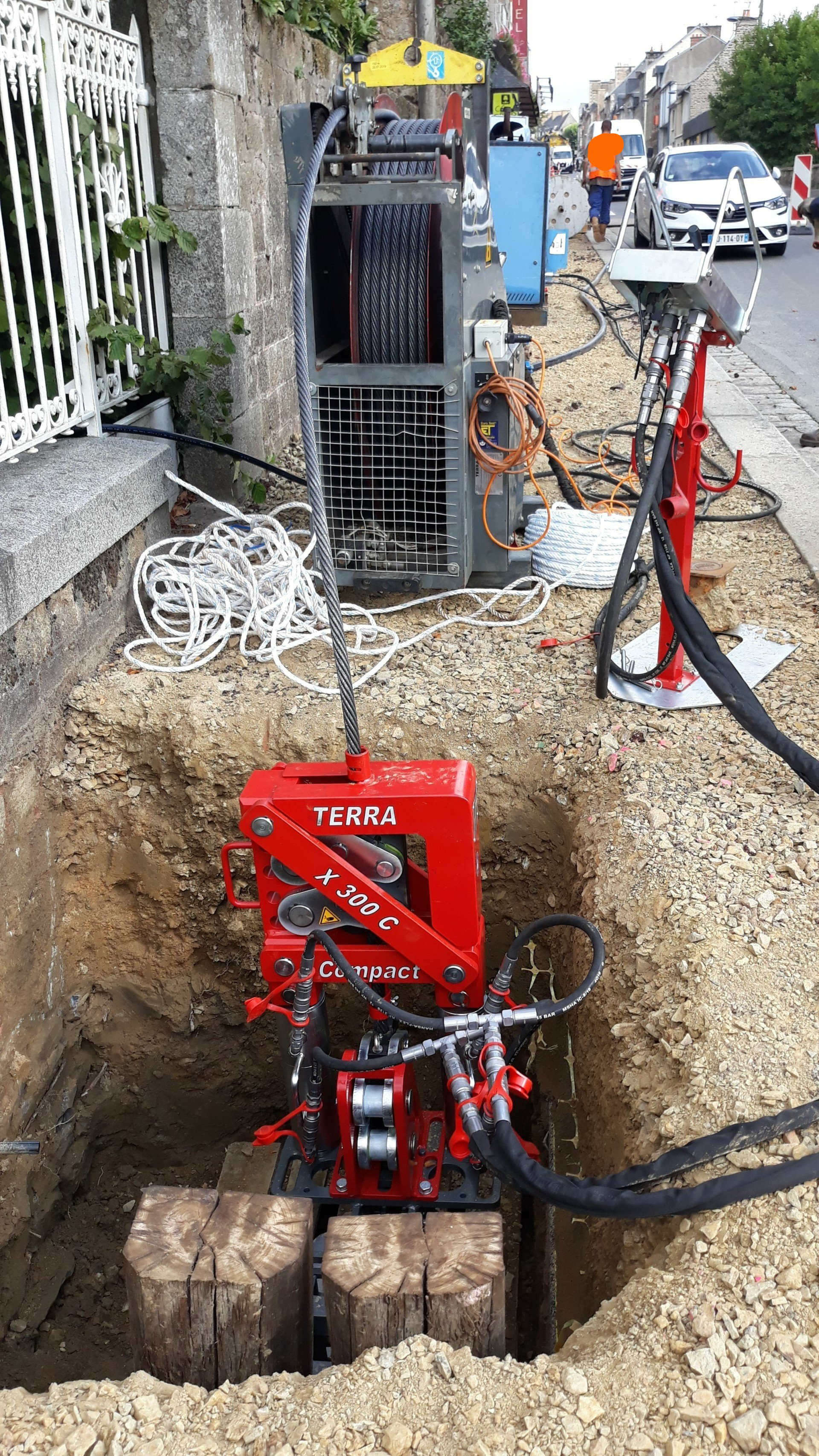

Travail en fouille
En raison de sa conception compacte, le X 300 C ne nécessite qu’un très petit espace de travail. La robuste plaque d’appui stabilise l’éclateur à câble contre le sous-sol. Pour la réhabilitation d’anciennes canalisations principales, les travaux depuis des fouilles peuvent facilement être effectués. Son emprise compacte ne requiert que de petites fouilles et le système est conçu pour vous aider à réduire le temps perdu et à optimiser la productivité.

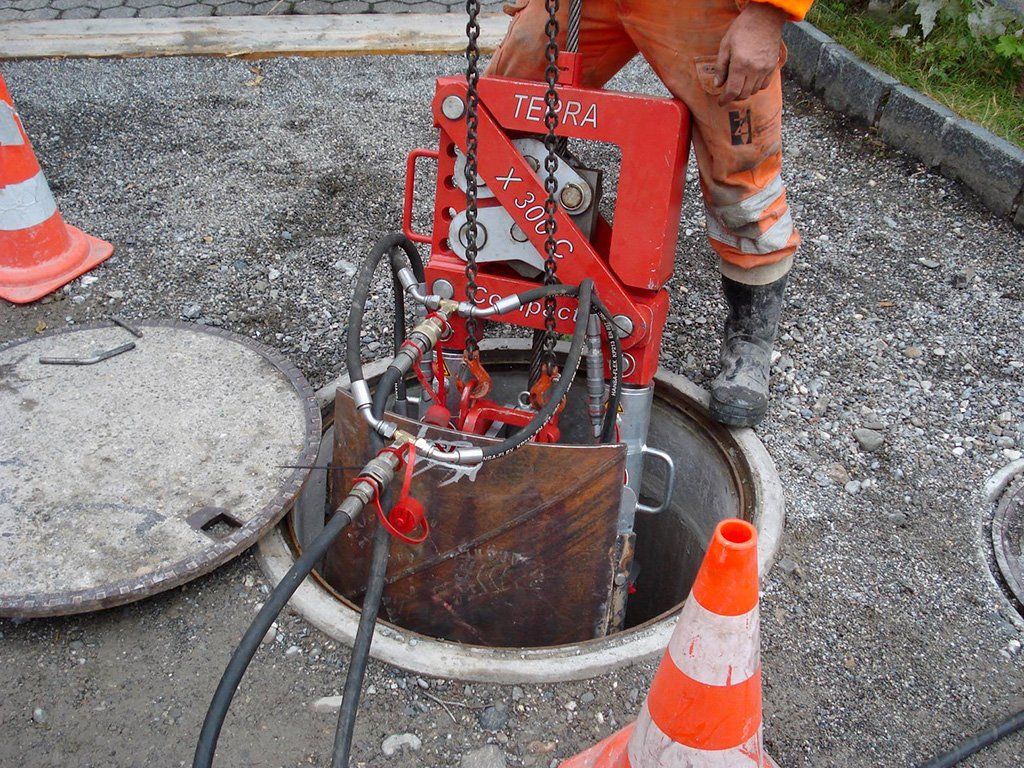

Travail en regard
Le X 300 C peut être équipé de plaques d’appui rondes. Les travaux depuis des regards de ø 800 ou ø 1'000 mm sont possibles. En combinaison avec des tuyaux courts filetés, la totalité de l’éclatement peut être réalisée sans terrassement. Cela permet des réhabilitations plus rapides et plus efficaces.

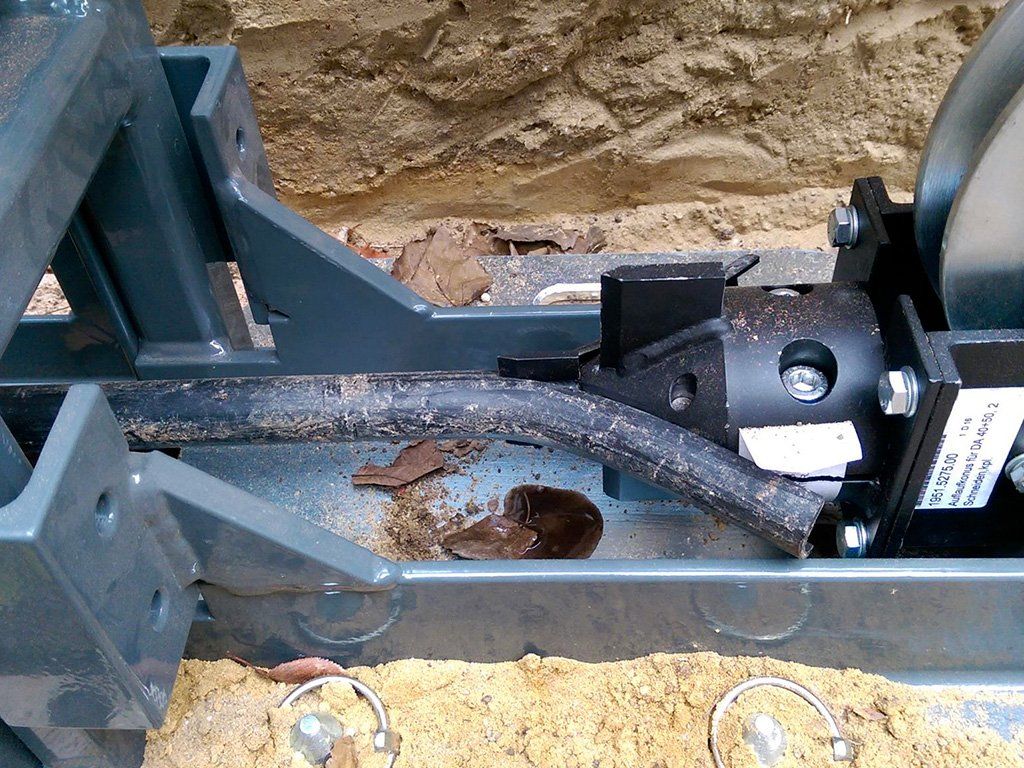

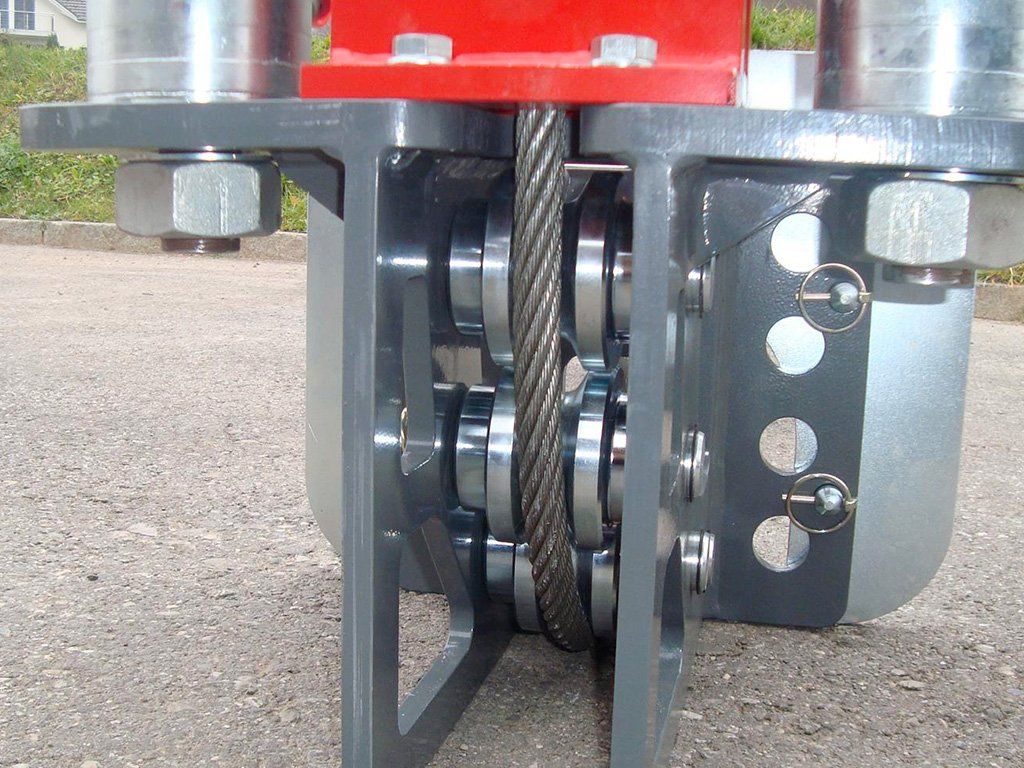

Poulies
Les poulies renvoient le câble de traction de la position horizontale à la verticale. Cela minimise la fouille requise. Élargissez vos marges, pas vos fouilles. Le guide de câble garantit que le câble traverse facilement le bloc mors de traction. Il élimine l’effet ‘bungee’ pour améliorer la productivité.

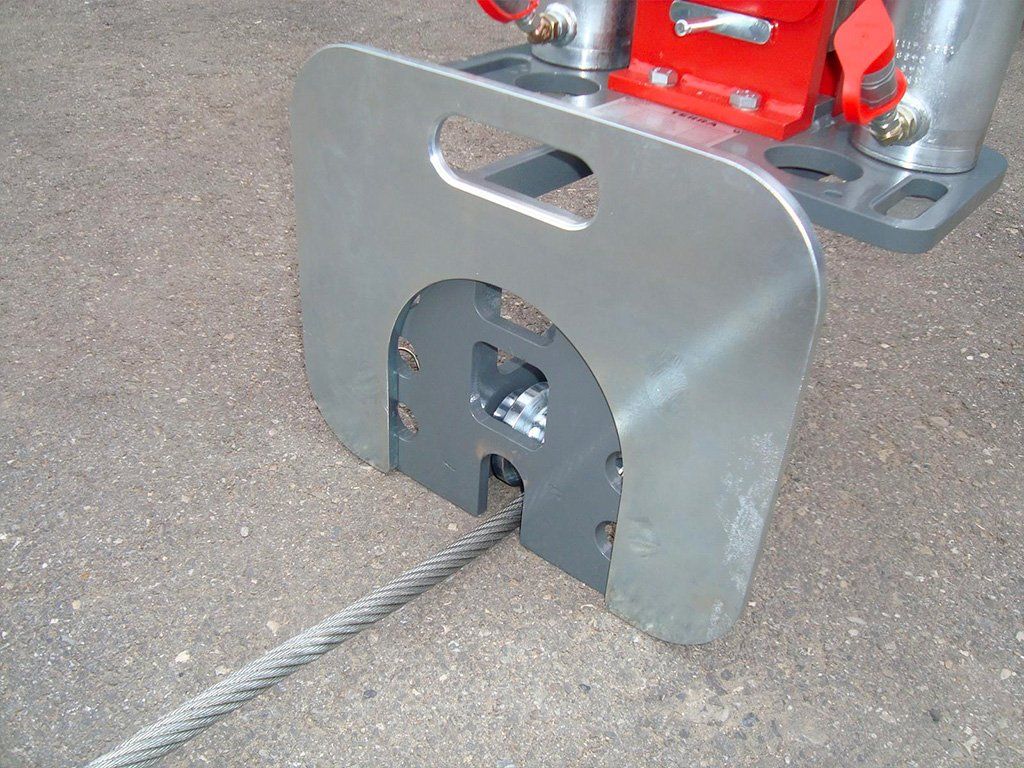

Plaque d'appui minimum
Avec sa plaque d’appui compacte, le X 300 C travaille sur des petites zones de 0,4 x 0,6 m.

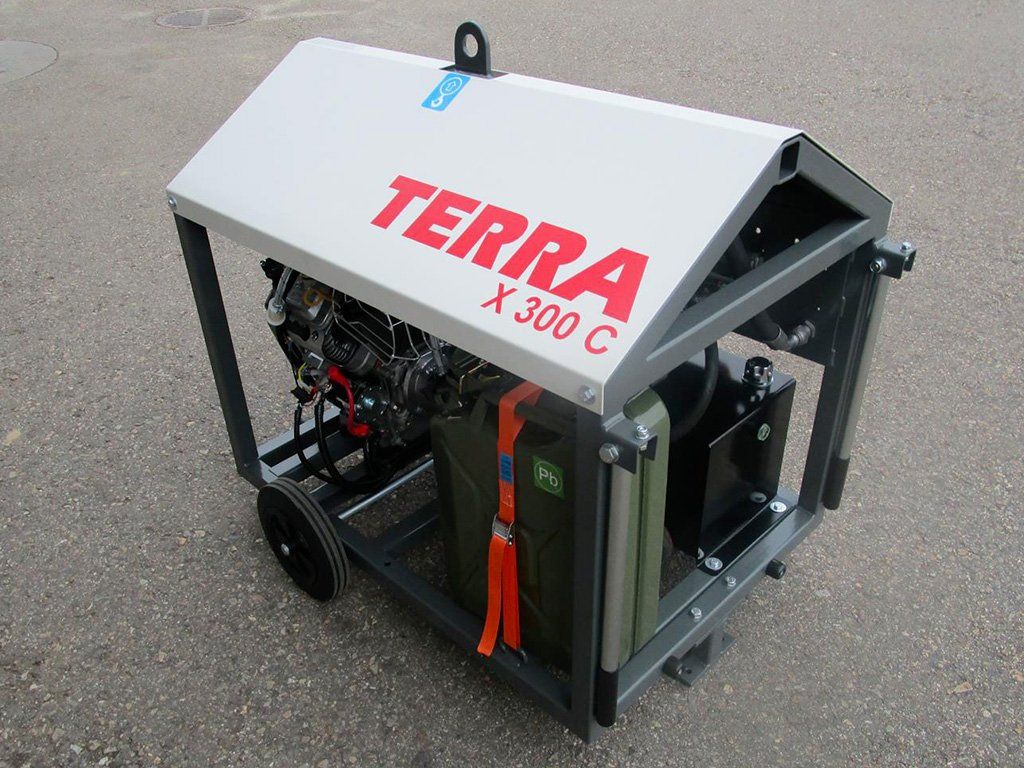

Groupe hydraulique
Le X 300 C fonctionne à basse pression avec une productivité élevée. La moteur essence VANGUARD, robuste et puissant, offre jusqu'à 23 CV (17,2 kW). C'est un moteur durable et fiable.

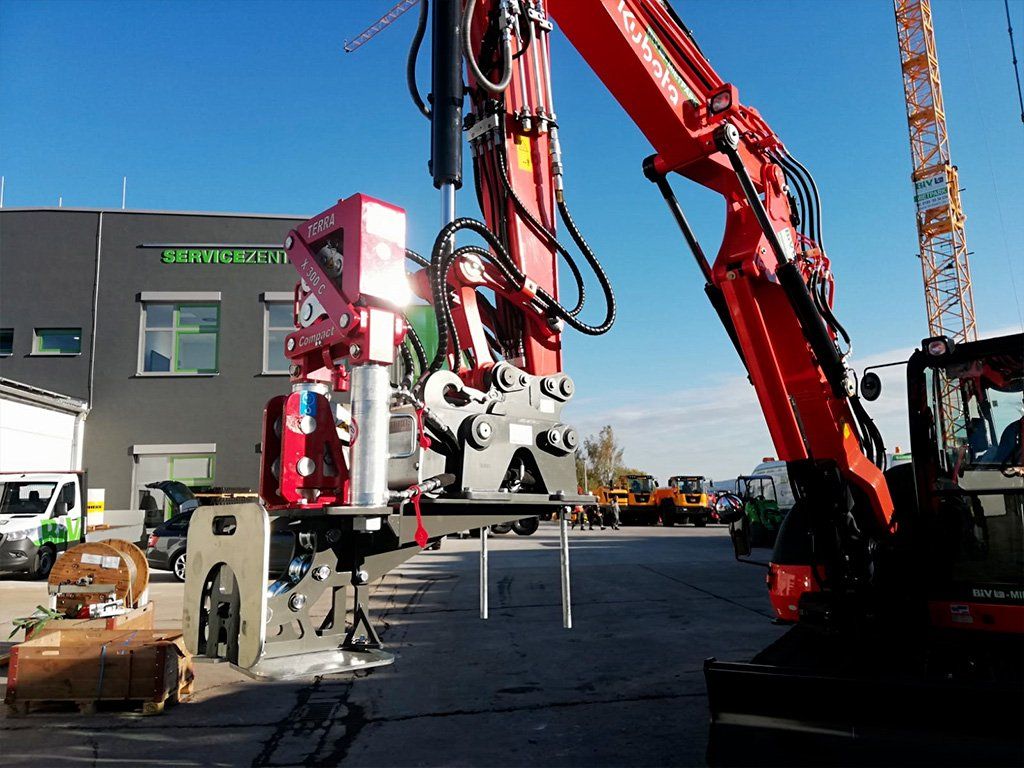

Alimentation par pelle hydraulique
La source hydraulique du X 300 C peut être votre pelle hydraulique. Connectez-le à votre système d’attache rapide et à l’alimentation auxiliaire pour actionner le X 300 C confortablement depuis la cabine.
Caractéristiques
| Force de traction | 300 kN (30 to) | |
| Vitesse de tirage maxi. | 90 m/h (1.5 m/min) | |
| Longueurs d'éclatement | 120 m | |
| Diamètre maxi. | 180 mm |

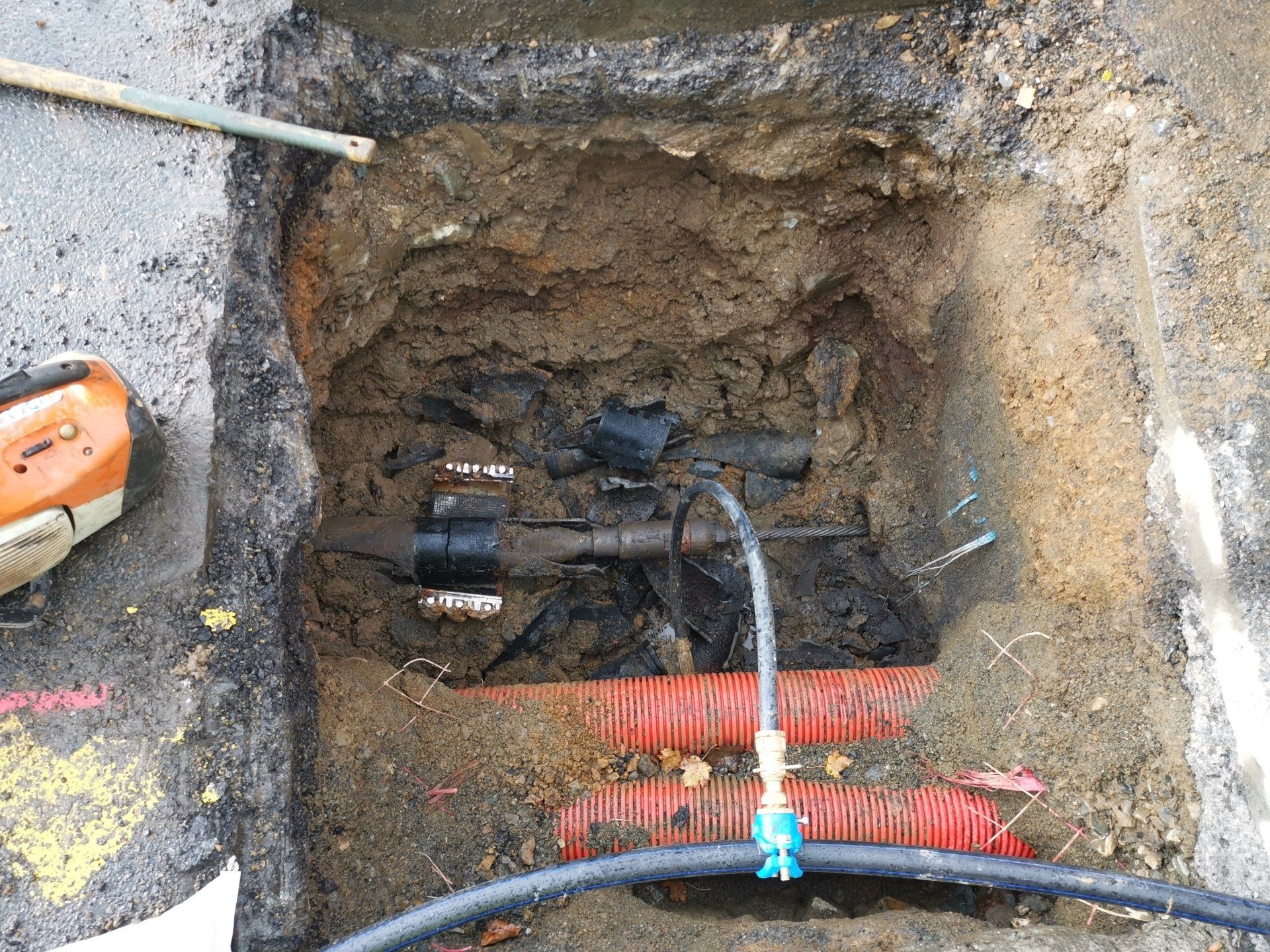

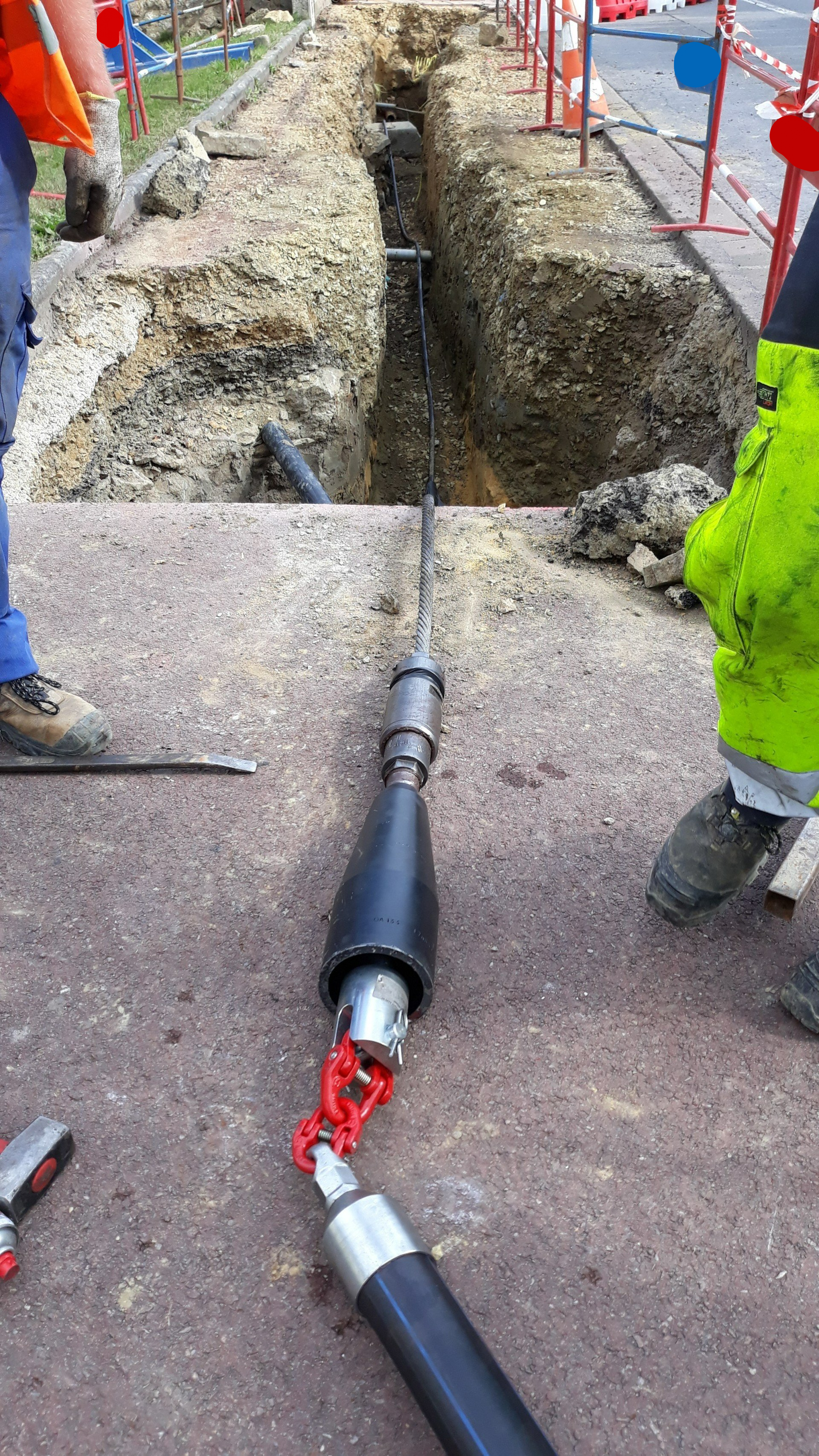

Mise en situation
