Foreuse Horizontale Dirigée de regards

Rendez-vous compte: vous pourriez utiliser les regards de canalisations existants, pour poser des réseaux de conduites pour l'électricité, le gaz et l'eau, sans avoir à ouvrir les routes et les jardins. Avec une foreuse en regard appropriée, vous pourriez effectuer des forages de regard à regard, ou bien de regard vers toutes les maisons adjacentes. A 0,80 m de profondeur, vous pourriez poser les conduites de téléphone, à 1,20 m de profondeur, les canalisations d'eau, et à 1,60 m de profondeur, les conduites de gaz ou d'électricité.

Ceci serait une nouvelle technique de pose, dans laquelle il n'y aurait plus besoin de creuser de tranchées, ni dans la route, ni dans les jardins.

Le constructeur suisse de machines de chantier TERRA SA a développé une telle foreuse en regard. Ce développement s'est fait en étroite collaboration avec un grand groupe français de travaux public, et a duré plus de deux ans.

La MINI-JET TERRA MJS 1600 est une foreuse en regard, qui réalise des forages dirigés sur des distances allant jusqu'à 40 mètres, avec un rayon de courbure minimum de 15 m. Ces trous pilotes peuvent ensuite être élargis en plusieurs passages jusqu'au ø 215 mm, même en terrain dur.

Pour ce faire, la MINI-JET TERRA MJS 1600 est équipée d'un couple de 1600 Nm, et de forces de poussée et de traction de 60 kN (6 to).

Principe et applications du forage horizontal dirigé

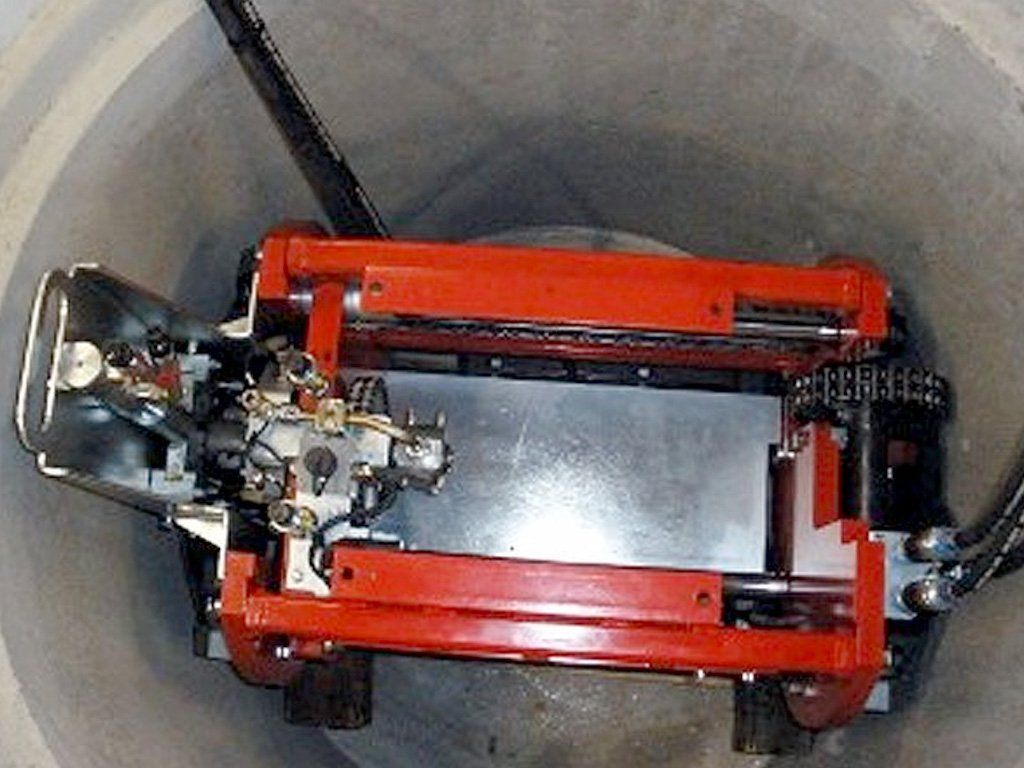

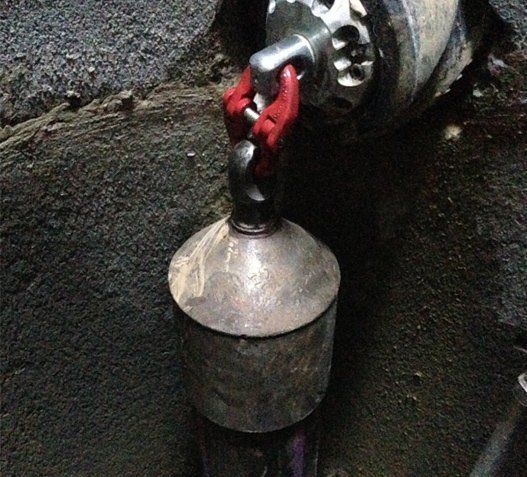

Forage depuis des regards

La MJS 1600 peut être installée dans des regards de ø 1,0 m. Le regard doit avoir une ouverture minimum de 0,62 m. Pour installer la foreuse en regard, il faut ouvrir le tampon, descendre le châssis inférieur dans le regard et le bloquer hydrauliquement à la hauteur de travail appropriée. Puis la foreuse de regard est introduite verticalement par l'ouverture du regard et est fixée sur le châssis inférieur.

Le forage et l'alésage se font à l'aide de Bentonite ou de TERRACTOMER à une pression d'injection de 0-55 bars et un débit de 0-52 ltr/min. Ceci fait de la MINI-JET TERRA MJS 1600 une véritable machine de forage horizontal dirigé (HDD).

Foreuse Horizontale Dirigée HDD de regard MINI-JET MJS1600

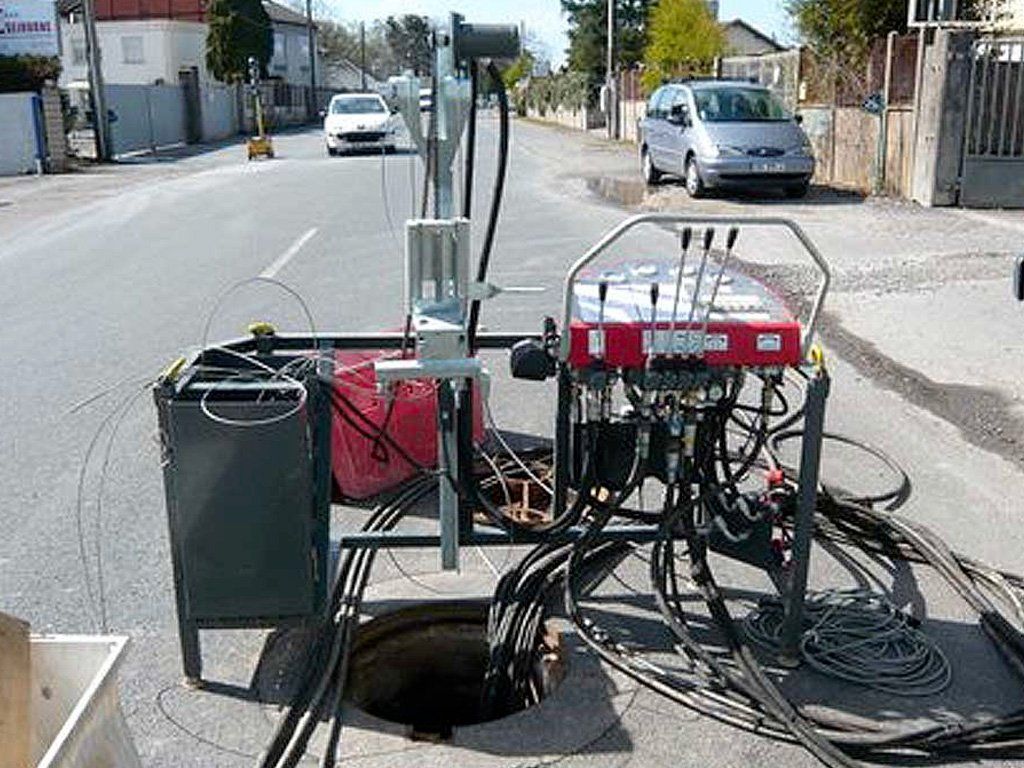

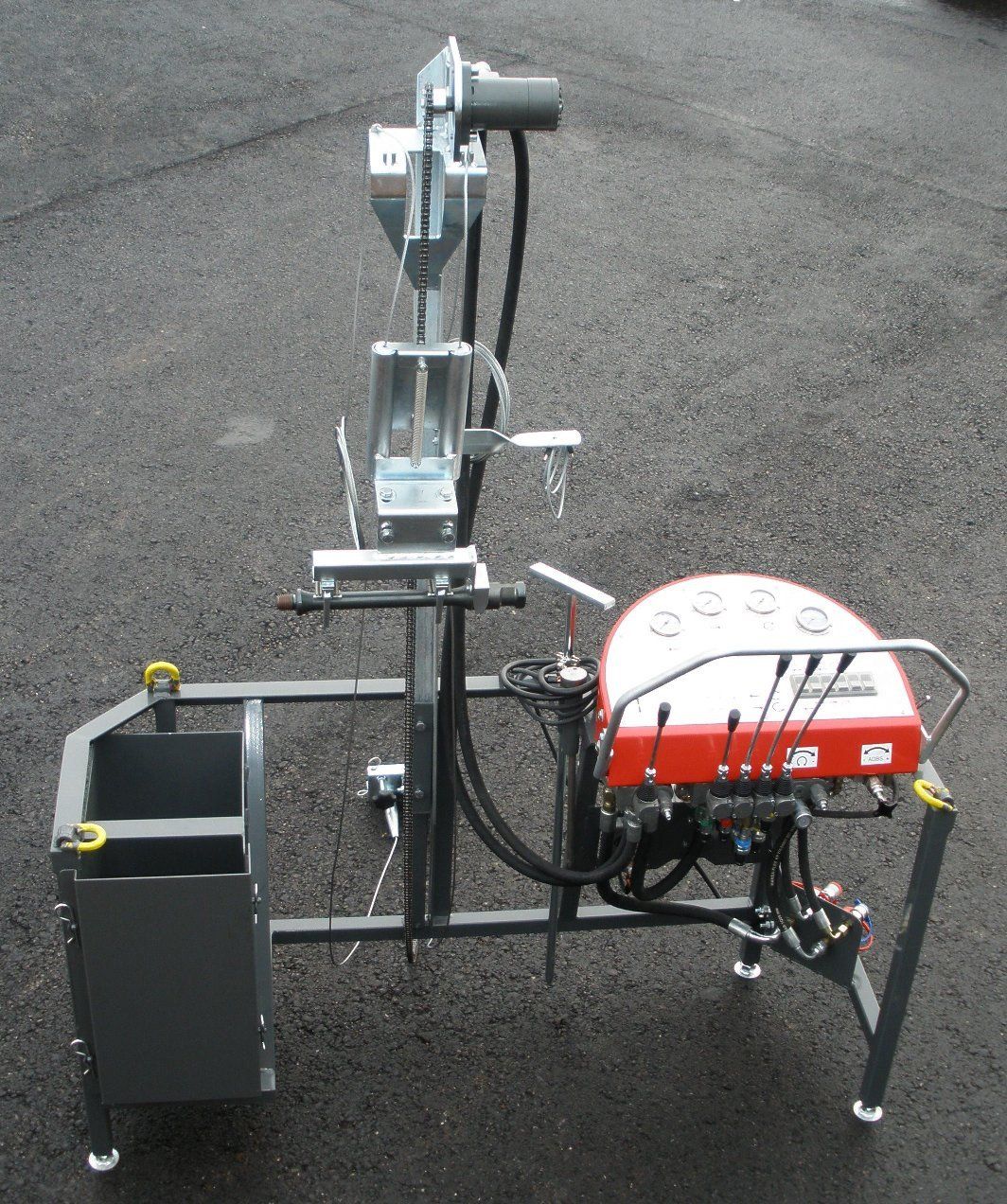

Station de commande

Le foreur pilote la TERRA MINI-JET MJS 1600 depuis la surface.

L'opérateur n'a donc pas à se tenir à l'intérieur du regard pendant les opérations de forage et d'alésage. Il se tient en dessus, sur la route, sur laquelle repose la station de commande, avec le magasin de tiges et l'ascenseur à tiges.

Le foreur pose une nouvelle tige dans l'ascenseur. La tige descend dans l'affût de la foreuse et est vissée au support d'entraînement, sans que l'opérateur n'ait à regarder la foreuse. Cette opération est réalisée grâce à des capteurs inductifs.

L'ascenseur à tiges est conçu de telle façon qu'il puisse également travailler en biais lorsque la foreuse n'est pas positionnée exactement à l'aplomb de l'ouverture du regard.

Station de commande de la Foreuse Horizontale Dirigée HDD de regard MINI-JET MJS1600

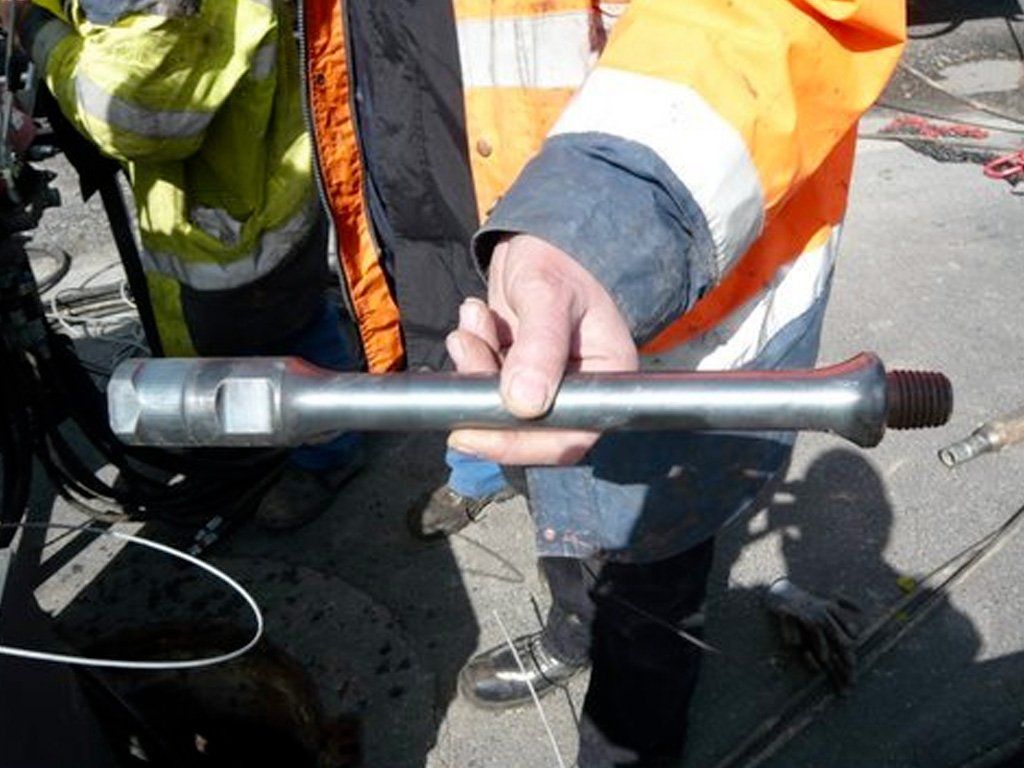

Tige de forage Haute qualité

Les tiges de forage spéciales de la MINI-JET de Regard ont une longueur de 0,5 m. Elles sont taillées dans la masse d’une seule pièce d’acier. Un rayon de courbure de 15 m peut être atteint – également unique au monde. Le guide des tiges de forage assure une longue durée de vie de vos tiges de forage.

Tige de forage de la Foreuse Horizontale Dirigée HDD de regard MINI-JET MJS1600

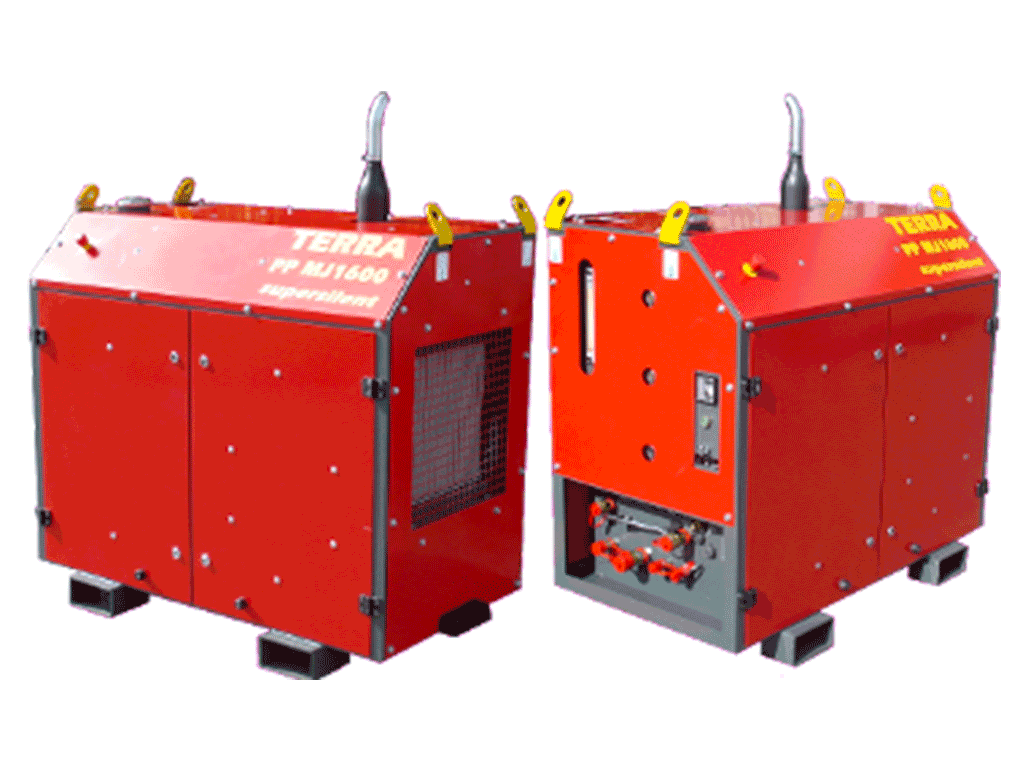

Groupe Hydraulique diesel HATZ

Moteur diesel HATZ à 3 cylindres avec 47 kW (57CV)
Le moteur tourne à 2'050 tr/min
Ajustement électrique de la vitesse moteur
Faible consommation de carburant Diesel
Avec 2 circuits hydrauliques indépendants
70 ltr/min @ 205 bars pour la foreuse
28 ltr/min @ 125 bars pour la station de mélange
Compartiment pour documentations
Gros réfrigérant d'huile, avec puissance frigorifique de 14 kW autorisant également une utilisation dans des conditions tropicales ou désertiques
Facilité d'entretien
Respectueux de l'environnement.
Trés silencieux, il respecte les directives actuelles d'émission de gaz Euro stage 5
Prise 12 Volt, 5 A (60W)

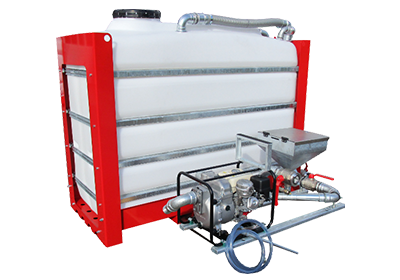

Station de Boues

Pour Bentonite ou Terractomer
Avec tablette pour 2 sacs de Bentonite de 25 kg
La Bentonite peut être déversée directement dans l'entonnoir.
Aspiration de la Bentonite en poudre par dépression (Venturi)
1'100 litres de boues de forage avec Bentonite sont prêts en 4 mi
Pompe de boues de forage haute pression FMC
Débit de boues de forage maxi: 52 l/min
Pression de boues de forage maxi: 55 bars

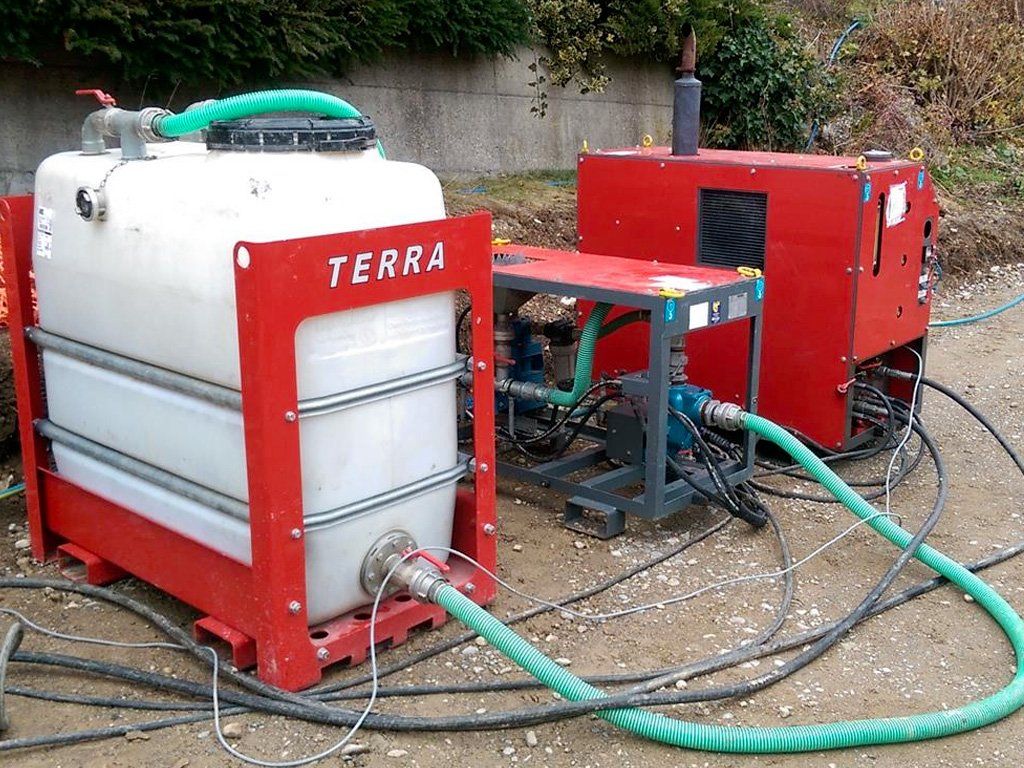

Station de boue (pompage et mélange), cuve et groupe hydraulique de la Foreuse Horizontale Dirigée HDD de regard MINI-JET MJS1600

Caractéristiques


	Forces de poussée/traction maxi.	60 KN (6 to)
	Couple maxi.	1'600 Nm
	Moteur diesel HATZ stage 5	42 KW (57 CV)
	Volume de fluide maxi.	52 ltr/min.
	Longueur du forage maxi.	40 m
	Diamètre du forage maxi.	ø 215 mm
