DJ23

TERRA-JET DJ 23

FOREUSE HORIZONTALE DIRIGÉE

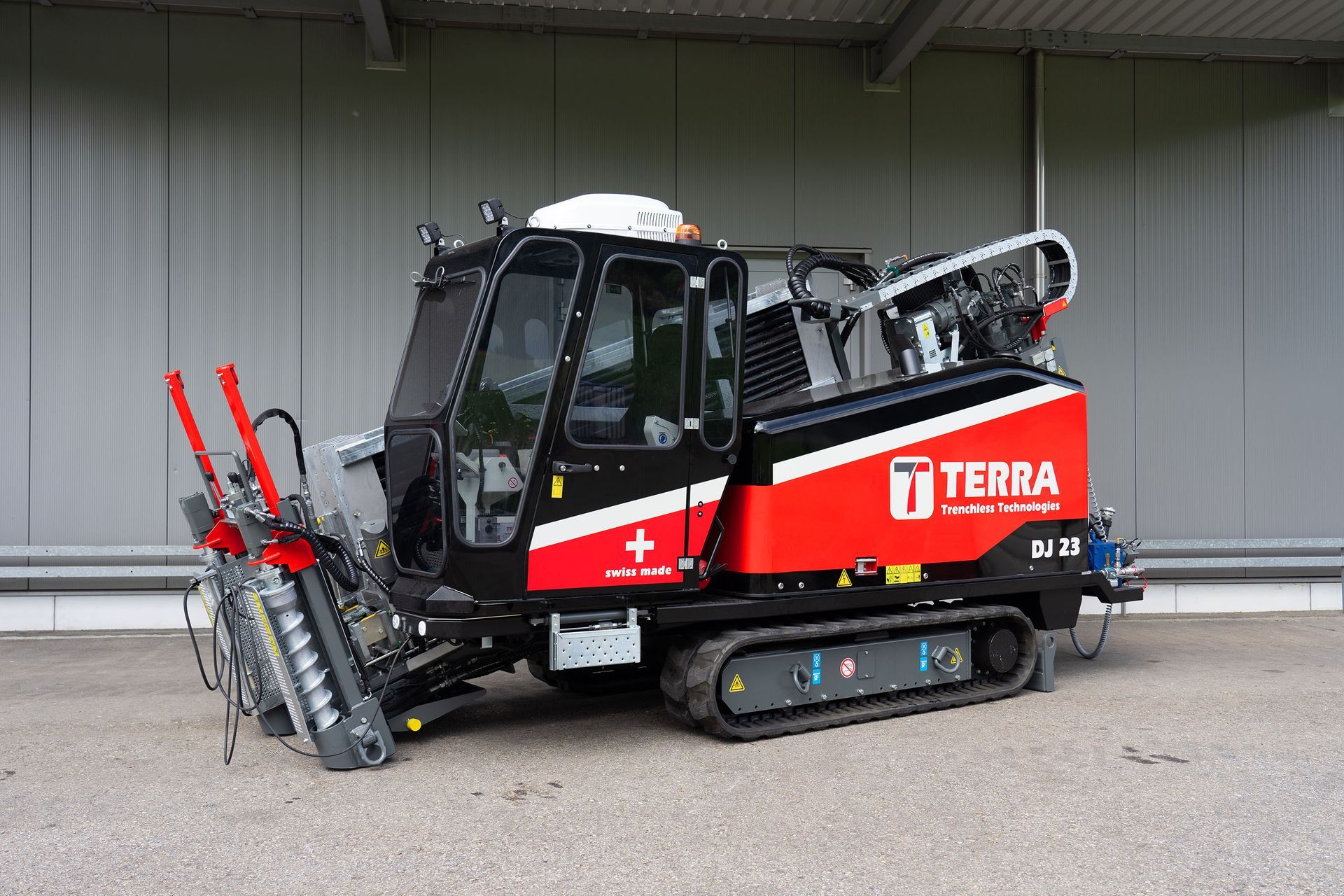

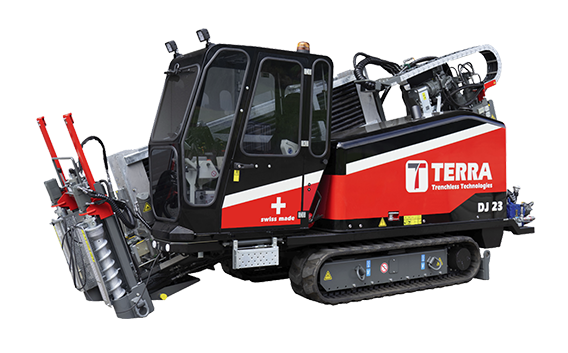

TERRA-JET DJ 23

FOREUSE HORIZONTALE DIRIGÉE

Puissant moteur DEUTZ 101 CV

La TERRA-JET DJ 23 est l'une des plus puissantes foreuses horizontales dirigées de la classe 10-13 tonnes. Elle est plus puissante, plus productive et plus rapide.

Propulsée par un puissant moteur diésel Deutz de 101 CV (Tier 4 final), la TERRA-JET DJ 23 offre jusqu’à 11 tonnes de force de traction et de poussée et 3'100 Nm de couple.

La vitesse maximum de rotation des tiges de forage est de 284 rpm. Une importante vitesse de rotation des tiges assure d'importantes vitesses de forage et d'alésage.

Le faible encombrement et le niveau de bruit réduit à l’oreille de l’opérateur rendent la TERRA-JET DJ 23 conviviale et durable. Le temps d’installation rapide et sa mobilité accrue vous aident à l’utiliser aussi en zones urbaines ou depuis des espaces restreints et difficiles d’accès.

Principe et applications du forage horizontal dirigé

Conçue pour La Productivité

Développée à partir des remarques et attentes de nos clients et de nos retours d’expérience, la TERRA-JET DJ 23 est une évolution moderne de productivité, une machine de forage horizontale dirigée améliorée et développée par TERRA. Propulsée par un puissant moteur diesel DEUTZ de 101 CV (Tier 4 final), la TERRA-JET DJ 23 offre jusqu’à 11 tonnes de poussée et de traction, 3 100 Nm de couple et une vitesse maximum de rotation des tiges de forage de 284 rpm.

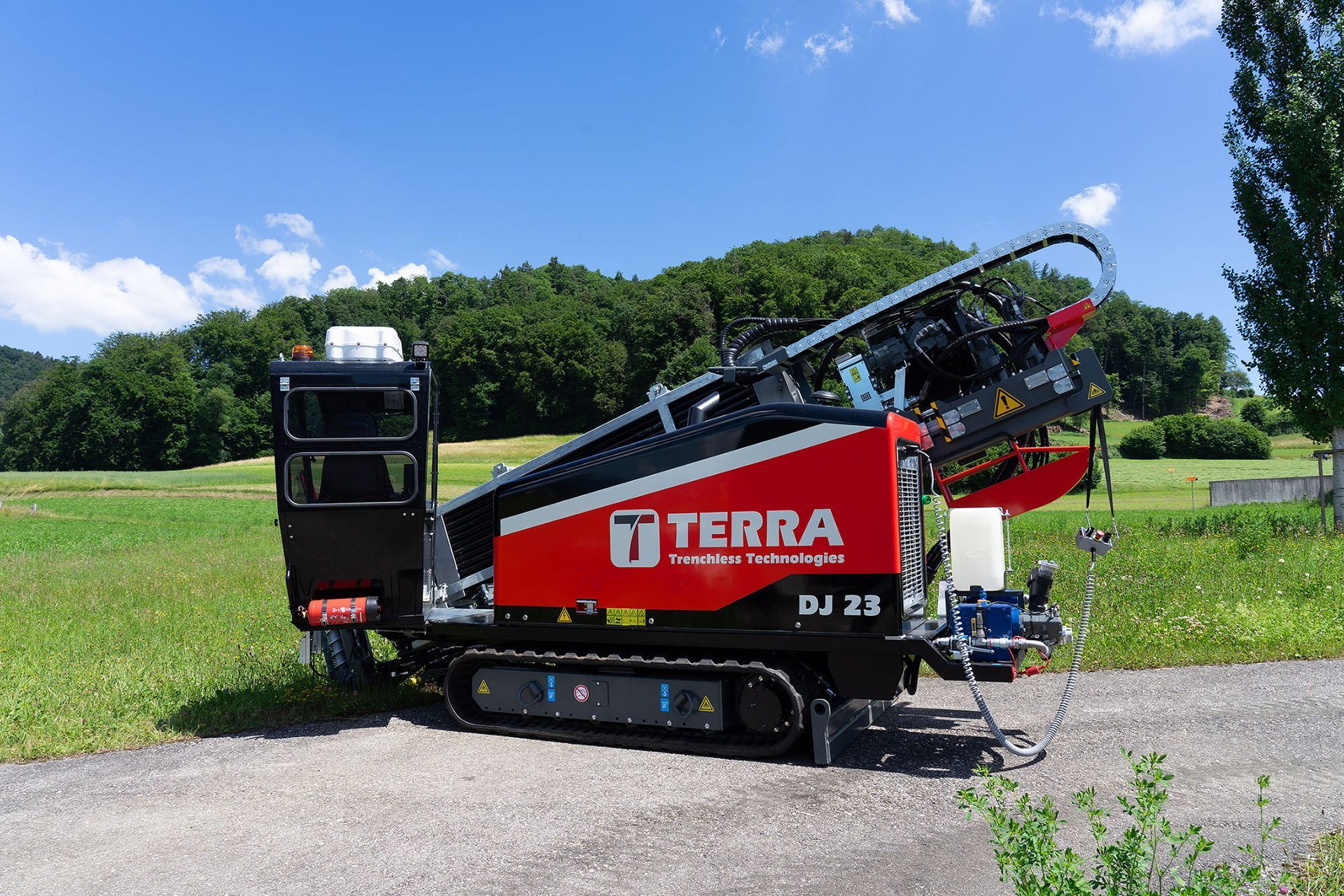

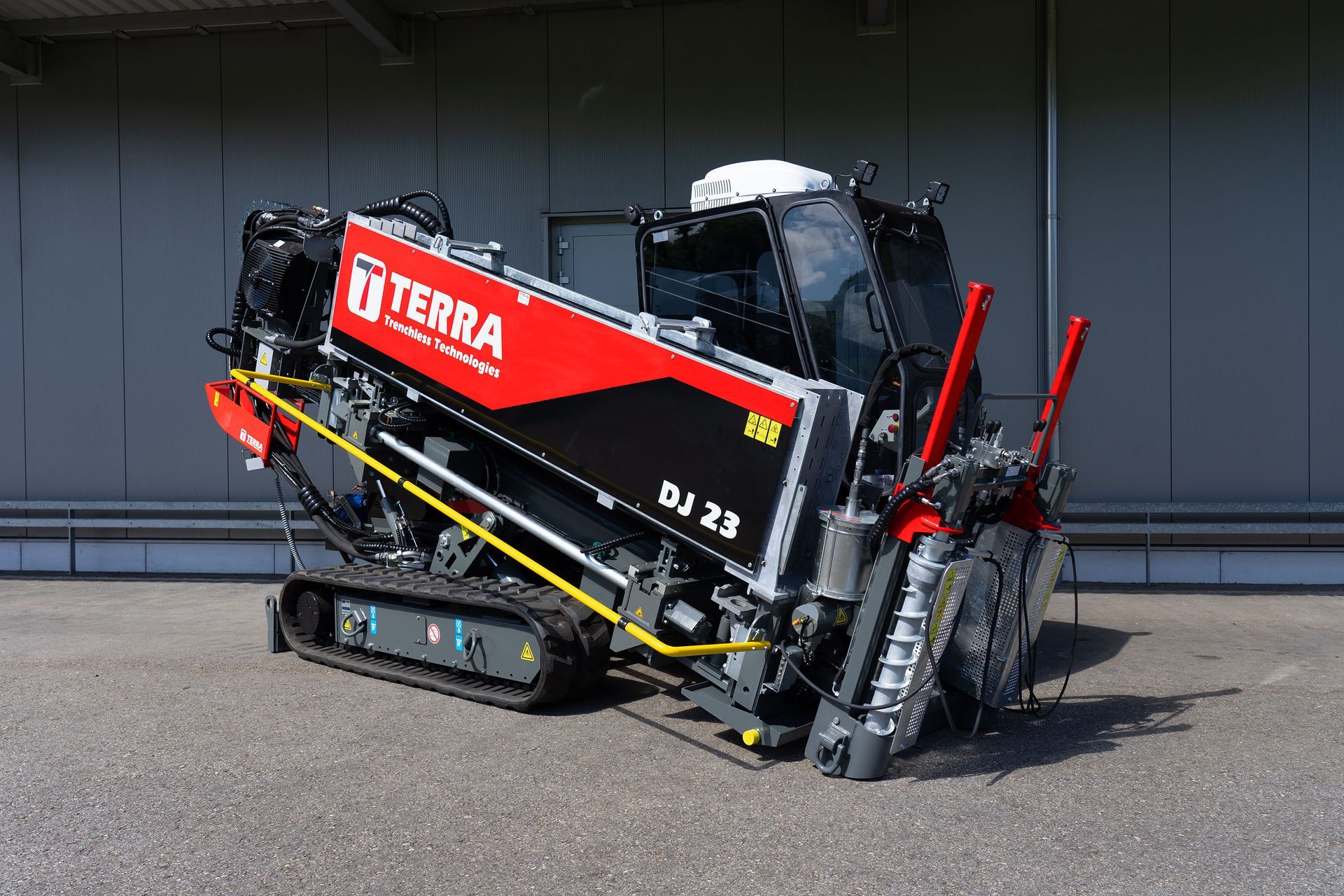

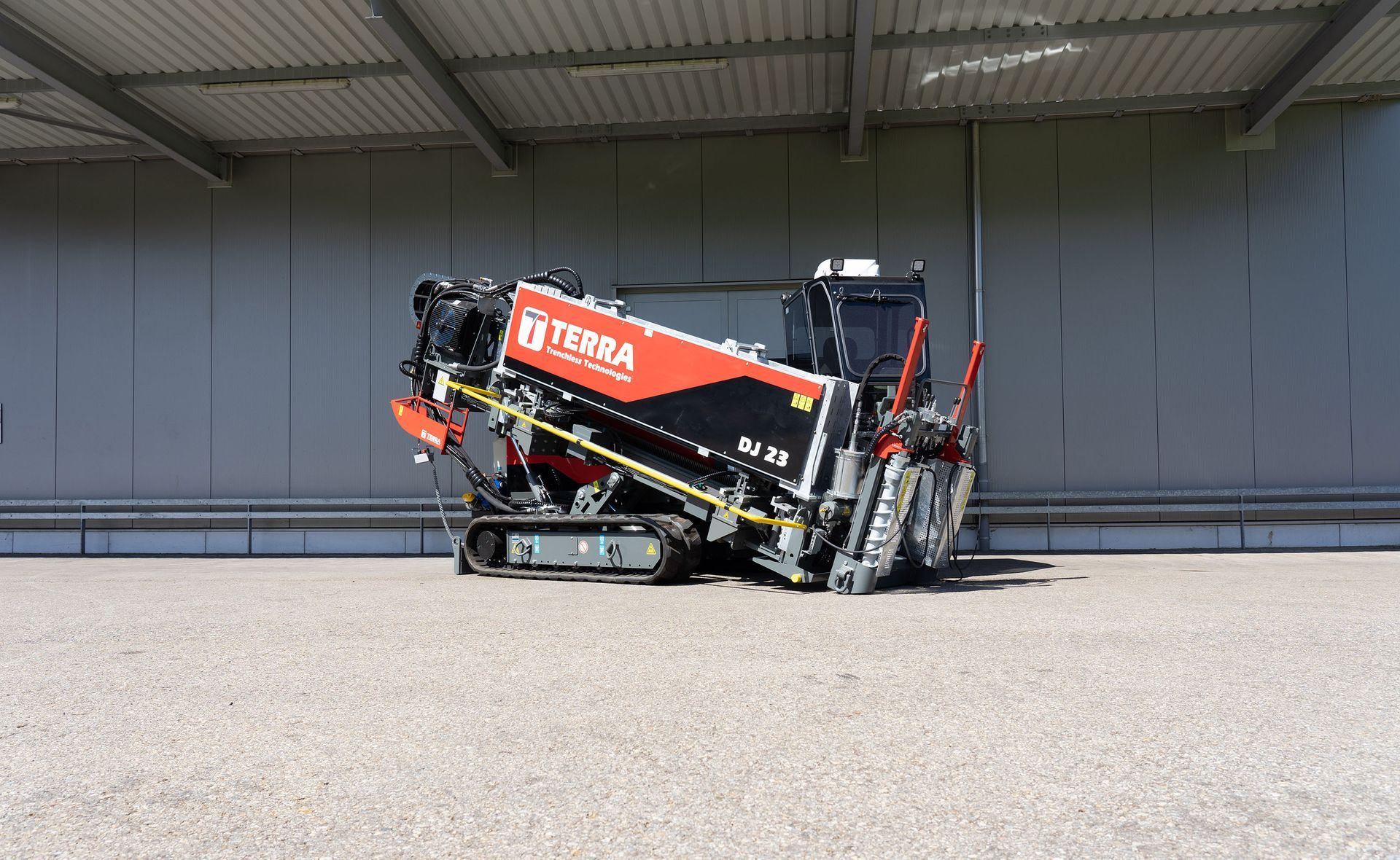

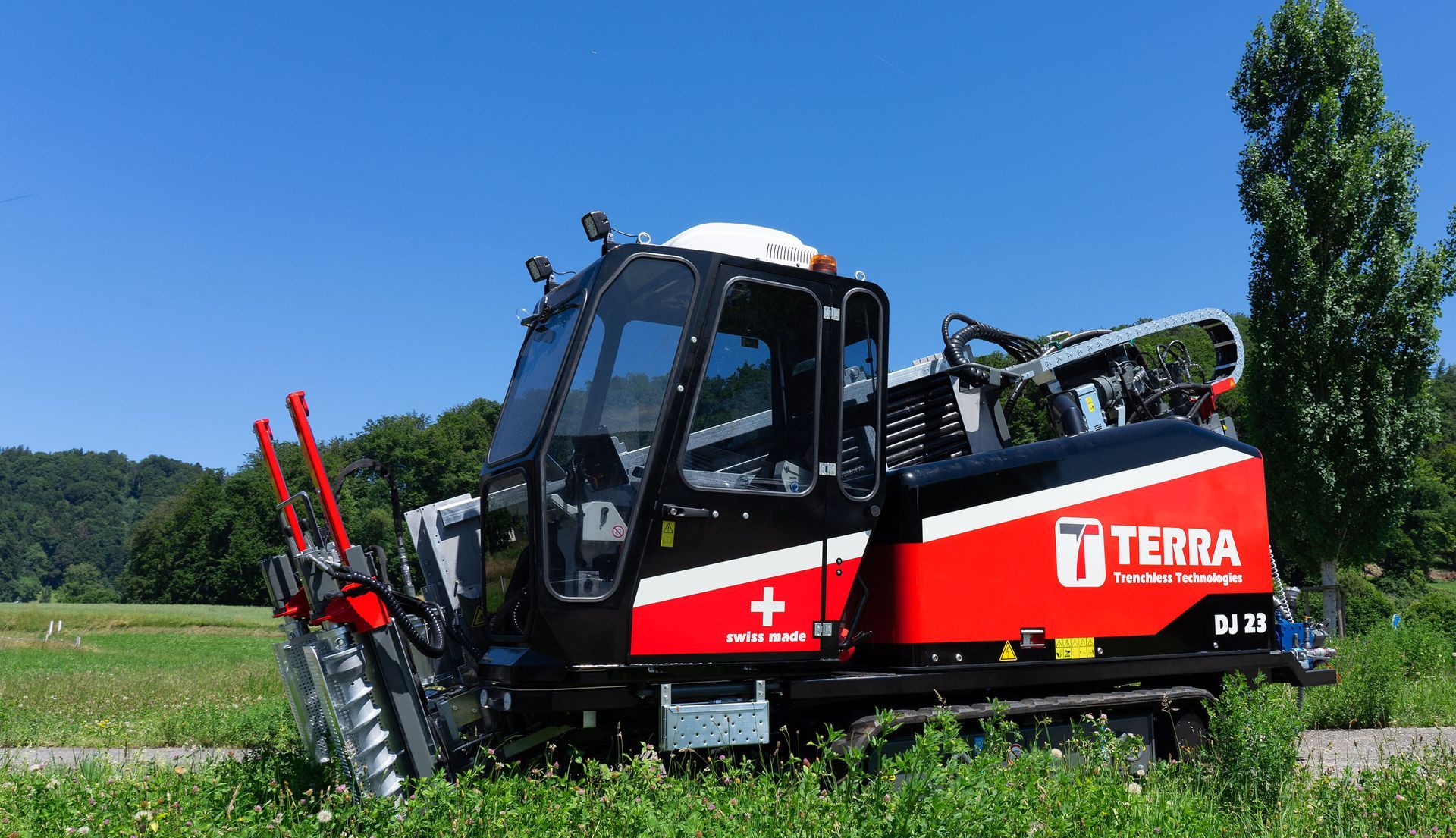

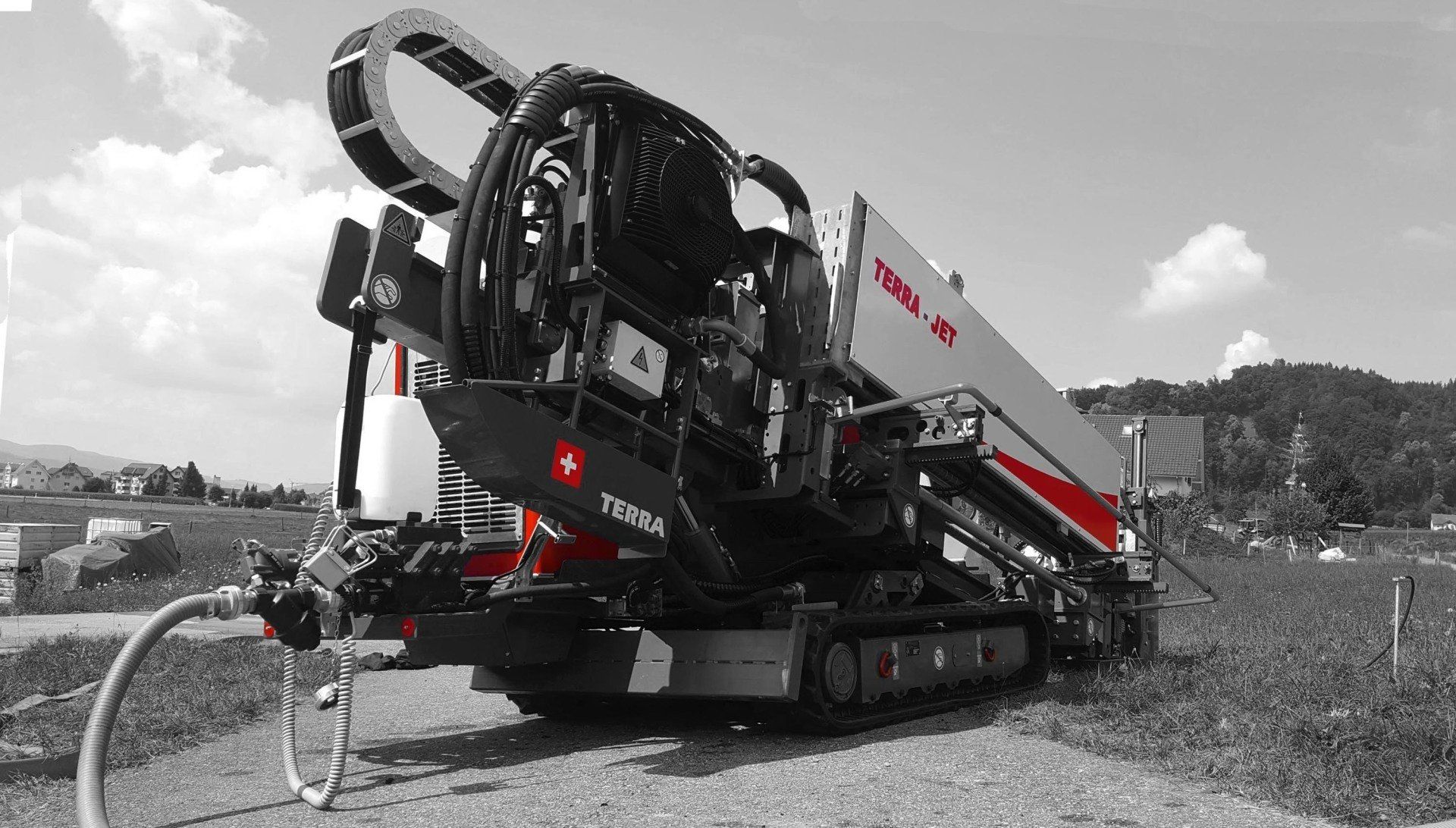

Foreuse Horizontale Dirigée HDD, TERRA-JET DJ23

Cabine Orientable Hydrauliquement

La DJ 23 inclut une cabine orientable hydrauliquement. Elle s’oriente de 0° à 60°, même si l’opérateur est assis à l’intérieur. Le foreur peut choisir sa position de forage préférée tout en restant à l'intérieur.

Systèmes d'assistance au forage intelligents

Des systèmes intelligents tels que le Thrust Mode, le Curve Mode, le Drill Speed Control et l’AUTO TORK rendent les forages plus productifs et plus simples. Le foreur reste décontracté, la machine fait le travail.

Le contrôleur électronique LCP gère tous les systèmes d’assistance au forage et "sent" le sous-sol. Ainsi, la foreuse fonctionne à la plus haute productivité.

système d’assistance au forage Intelligents Thrust Control, le Curve Mode, Le Drill Speed Control, l’ADBSe et l’AUTO TORK

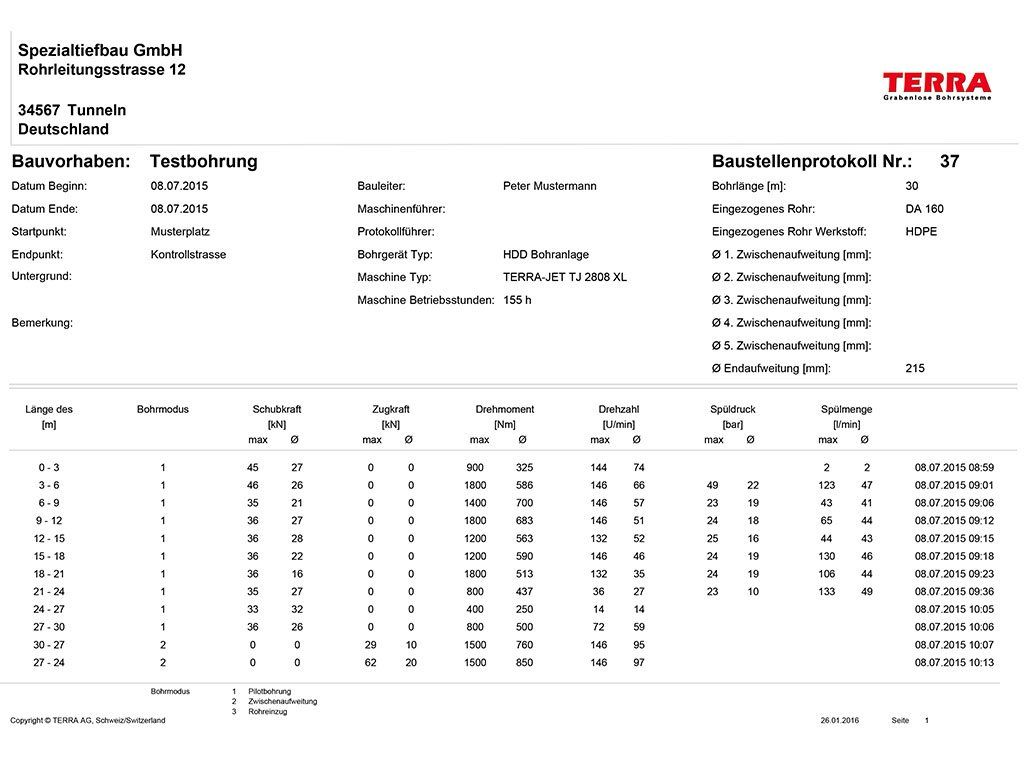

Protocole de forage suivant la norme DVGW 321

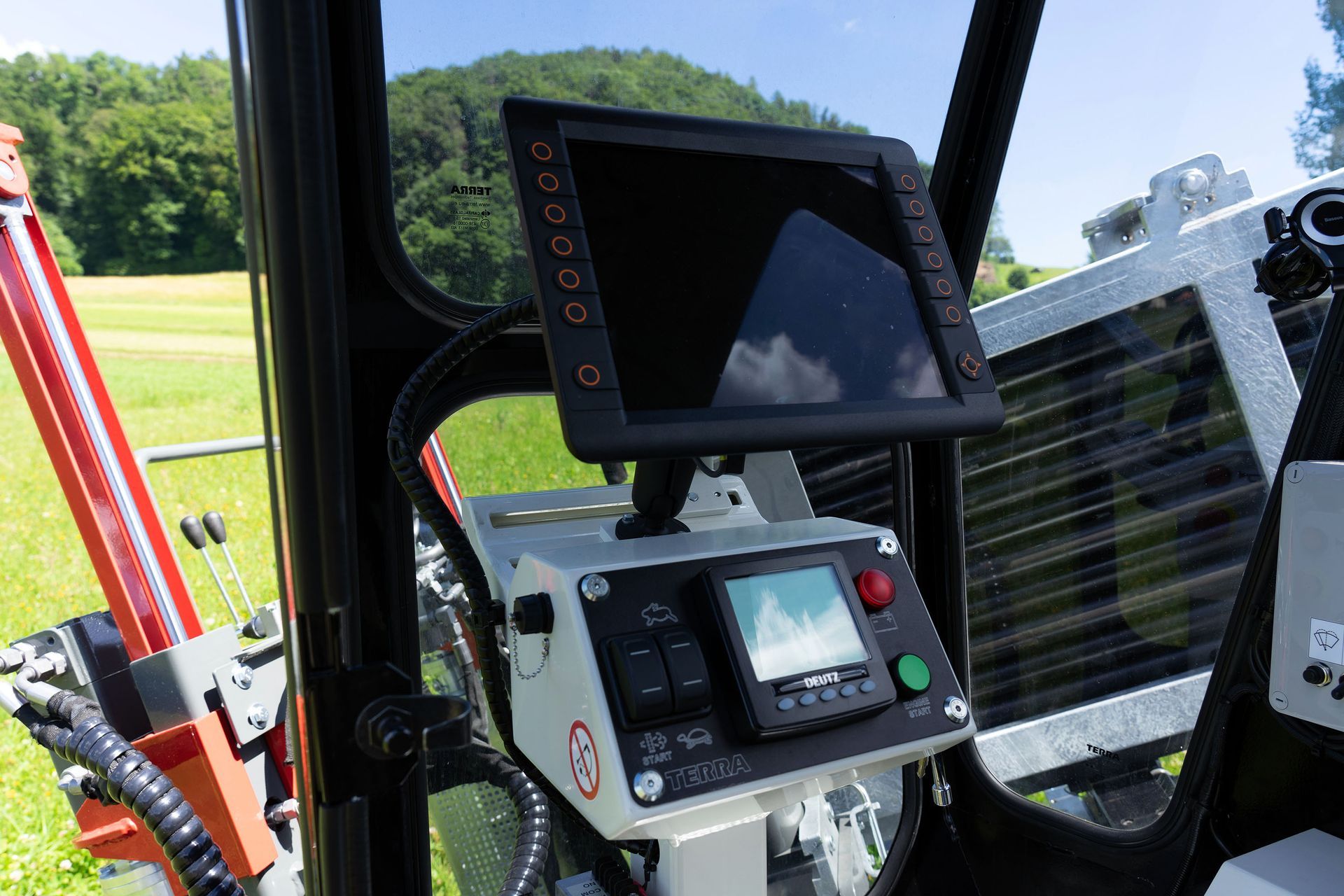

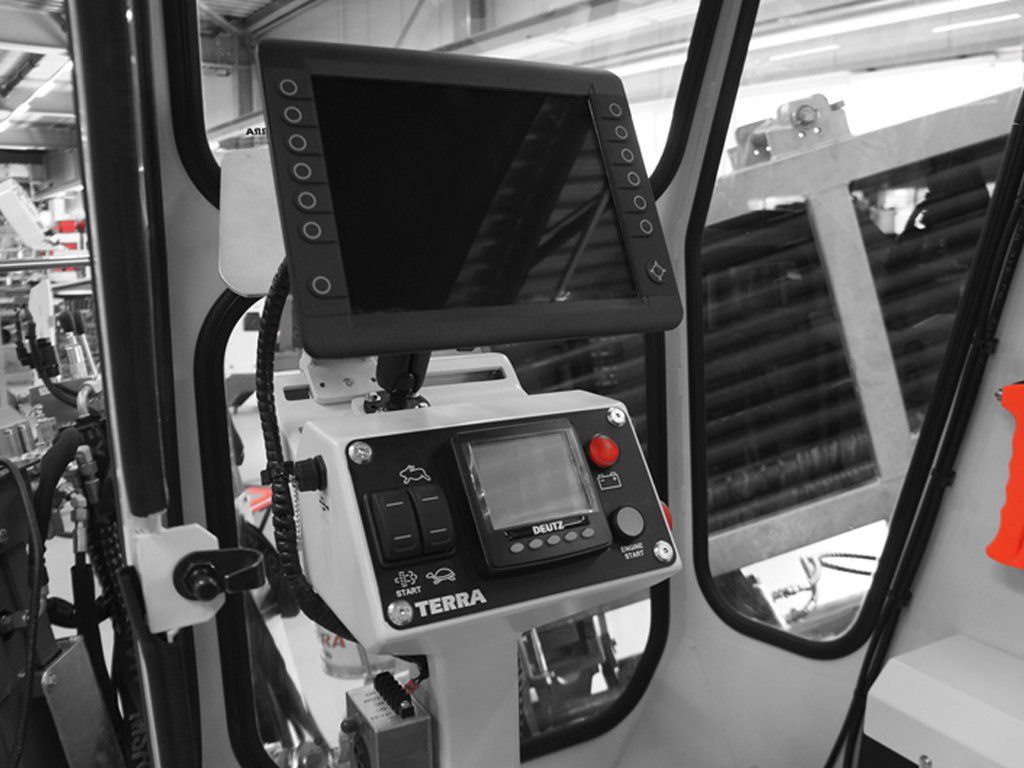

La TERRA-JET DJ 23 est équipée d'un ordinateur de bord avec un large écran de 12''. Ce dernier enregistre le couple, la vitesse de rotation, le volume et la pression des fluides de forage et les forces de poussée/traction suivant la norme allemande DVGW 321. L'écran affiche toutes les informations pertinentes. De plus, l'ordinateur de bord facilite le diagnostique.

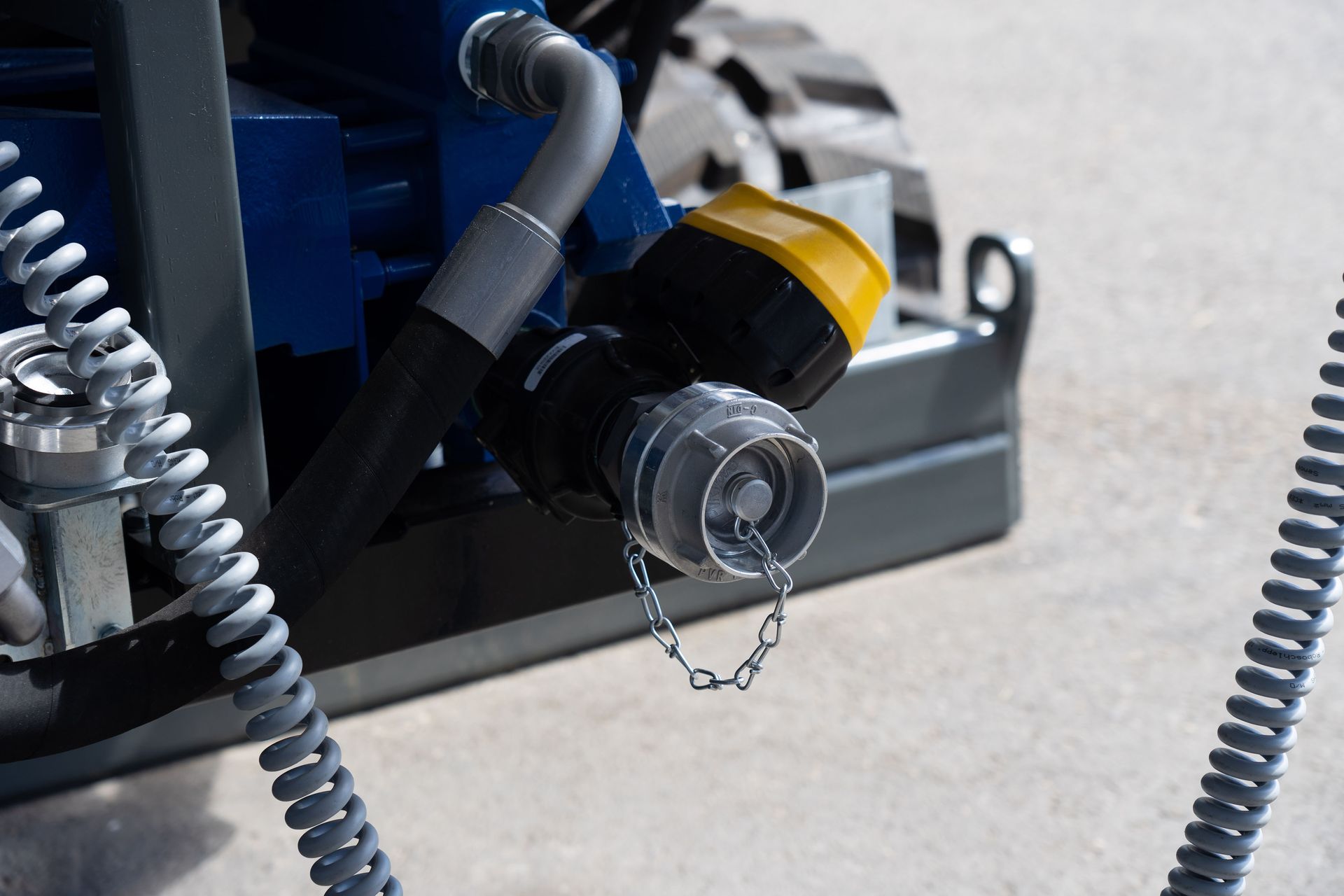

Injection des fluides

Avec un volume de boue accru de 185 l/min., les entrepreneurs peuvent faire face à des conditions de terrain difficiles. TERRA propose également en option une pompe FMC de 260 l/min. de boue de forage.

Foreuse Horizontale Dirigée HDD, TERRA-JET DJ23 avec caméra intégrée

Entraînement par 'rack and pinion'

Les forces de poussée et de traction du chariot d‘entraînement sont transmises via un entraînement par crémaillères. Trois moteurs hydrauliques à boite de vitesse déplacent le chariot d‘entraînement.

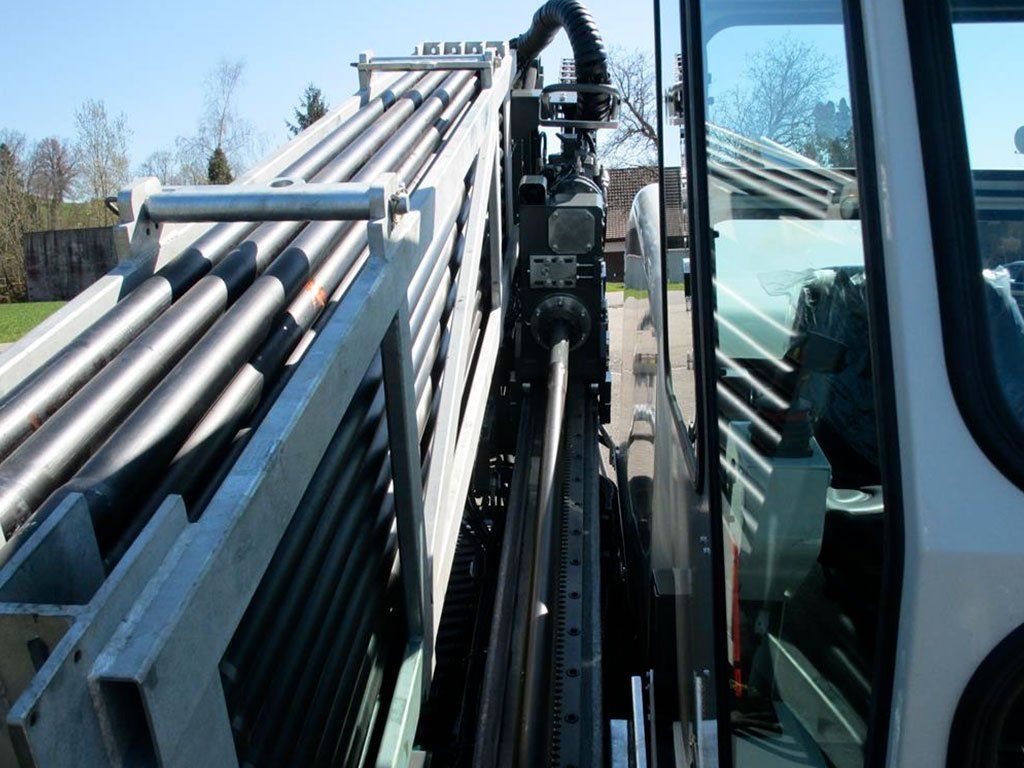

Magasin de tiges de forage avec système de rechargement

La DJ 23 a 52 tiges de forage embarquées, de 3,05 m (10 ft) chacune. Cela représente une longueur de forage de 158,5 m (495 ft). La magasin de tiges de forage est galvanisé à chaud pour une bonne protection de la surface. Pour des forages plus longs, vous remplissez le magasin de tiges de forage avec le système de rechargement ou vous remplacez simplement le magasin vide par un plein.

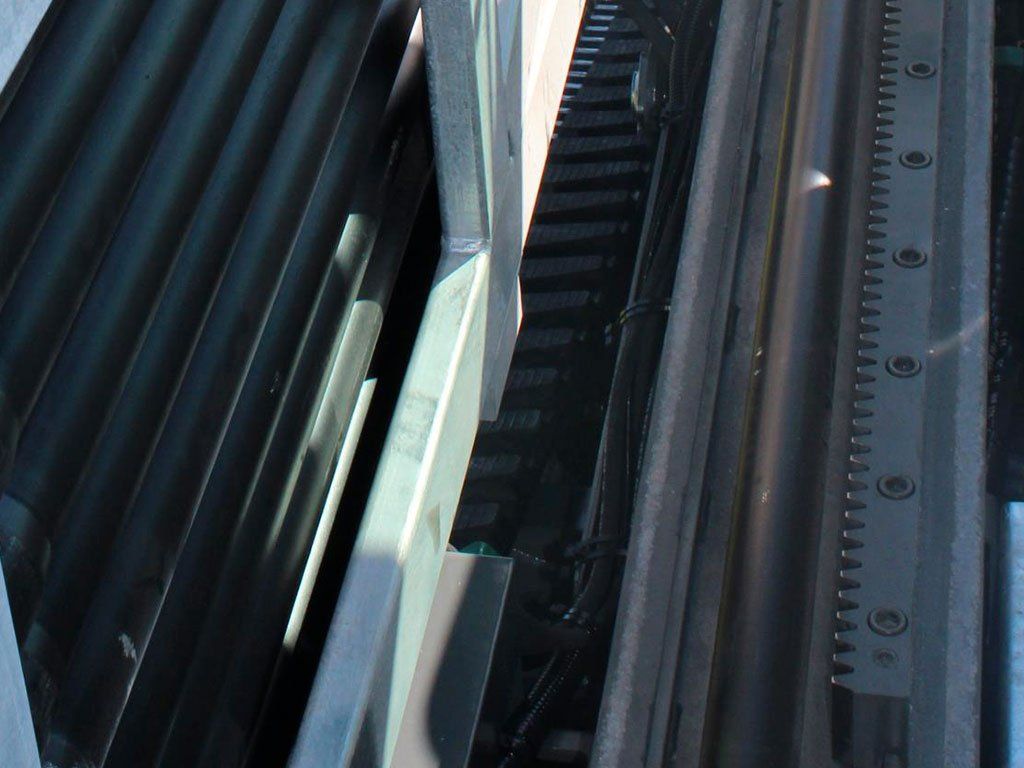

Système d'entraînement rack and pinion de la FOREUSE HORIZONTALE DIRIGÉE DE SURFACE TERRA JET DJ23

Rampe de forage oscillante

Avec ce nouveau système télémétrique vous, en tant que client, pouvez consulter les statuts de votre foreuse.. Toutes les informations pertinentes tel que sa géolocalisation, les données du forage ou l'entretien à venir sont consultables en temps réel. Les données sont stockées dans le cloud. Toutes ces informations sont disponibles depuis votre smartphone ou votre tablette.

AutoTork

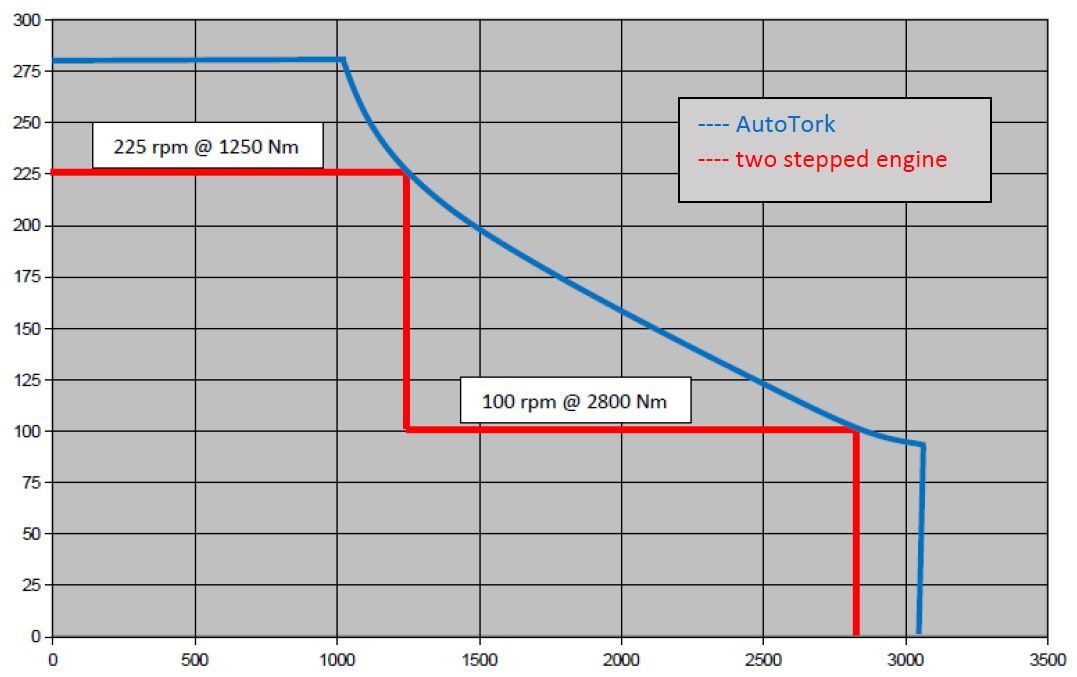

AutoTork (couple automatisé) est un nouveau régulateur hydraulique-électronique, qui mesure le sous-sol et garantit que la TERRA-JET travaille toujours à son optimum. L'AutoTork commence à une vitesse de rotation des tiges élevée avec 284 rpm. Si le terrain devient plus dur et que plus de couple est nécessaire sur l'outil de forage, l'AutoTork augmente automatiquement le couple jusqu'au niveau requis et réduit la vitesse de rotation des tiges en conséquence.

Ce nouveau régulateur devient possible grâce à des pompes hydrauliques à capacité variable sur le moteur diésel, grâce à un piston axial régulateur sur le moteur hydraulique de rotation du chariot d'entrainement des tiges et grâce à un automate intelligent.

Foreuse Horizontale Dirigée HDD, TERRA-JET DJ23 Tiges de forage de haute qualité

Magasin de tiges

La DJ 23 possède 52 tiges de forage embarquées dont chacune mesure 3,05 m de longueur. Cela permet des forages jusqu'à une longueur totale de 158 m.

Pour des forages plus longs, il suffit d'échanger le chargeur de tige de forage vide par un plein.

Les tiges de forage de la TERRA-JET DJ 23 mesurent 3,05 mètres de long, ce qui signifie moins de changement de tiges de forage et un fonctionnement plus rapide. Avec un rayon de courbure de 35 m, vous pouvez facilement contourner les tuyaux et obstacles existants dans le sol.

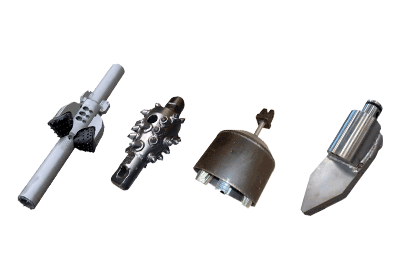

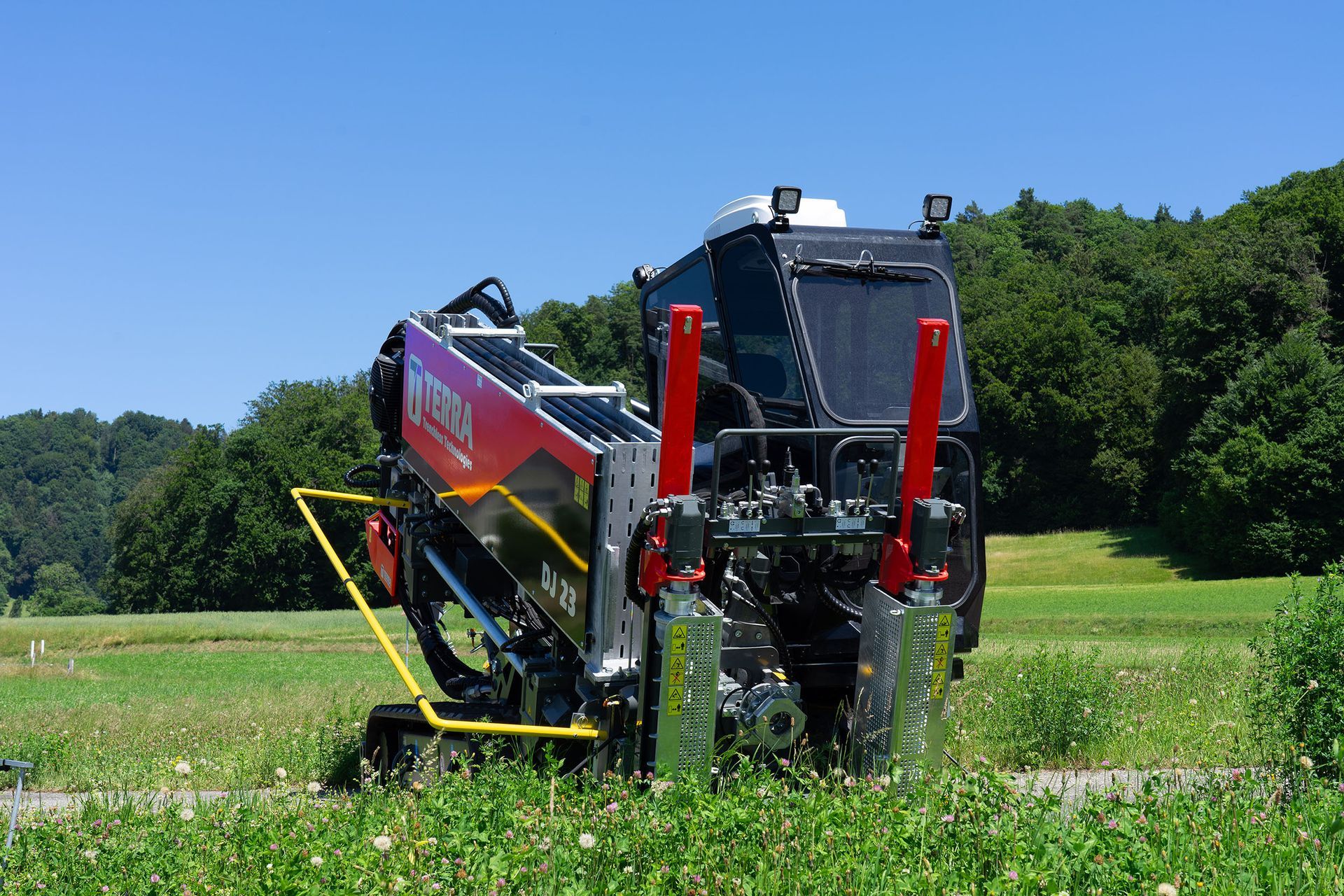

Forage Roche, TERRA-ROCK fluid rock drilling

Dessinée pour un entretien facile

Toutes les TERRA-JET sont conçues pour un entretien facile avec des composants hydrauliques à la pointe de la technologie. Le capot s’ouvre largement pour un accès facile à l’entretien et à la maintenance de la foreuse.

Télécommande

La DJ 23 a une télécommande de conduite. La foreuse dirigée compact peut être conduite en marchant sur le côté ou derrière.

Caractéristiques


	Forces de poussée/traction maxi.	110 kN (11 to)
	Couple maxi.	3'100 Nm
	Moteur diesel DEUTZ Tier 4 final	74.4 KW (101 CV)
	Volume de fluide maxi.	185 ltr/min.
	Longueur du forage maxi.	150 m
	Diamètre du forage maxi.	ø 420 mm
