Aquarex Équipement - Foreuses horizontales dirigées de fond de fouille TERRA MINI-JET MJLV 1600

MJLV 1600

MINI-JET 1600 LV

FOREUSE DIRIGÉE FOND DE FOUILLE

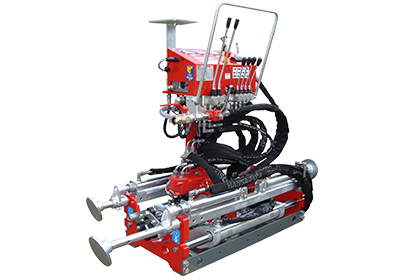

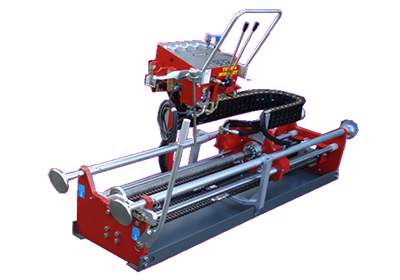

MINI-JET MJ1600 LV

FOREUSE DIRIGÉE FOND DE FOUILLE

Longue et compacte

Dans sa version longue, la MINI-JET MJLV est un mètre plus longue que la MINI-JET standard. Avec ses tiges de forage de 1,5 m de longueur, vous pouvez réaliser des forage jusqu'à 120 m de longueur et aléser jusqu'au D300 mm, également dans les terrains durs. La MINI-JET LV est entrainée par un moteur HATZ de 42 kW (57 CV), offre un couple de 1'600 Nm et des forces de poussée et de traction de 60 kN (6 to). En option, un châssis avec des chenilles en caoutchouc pour déplacer et forer depuis la surface.

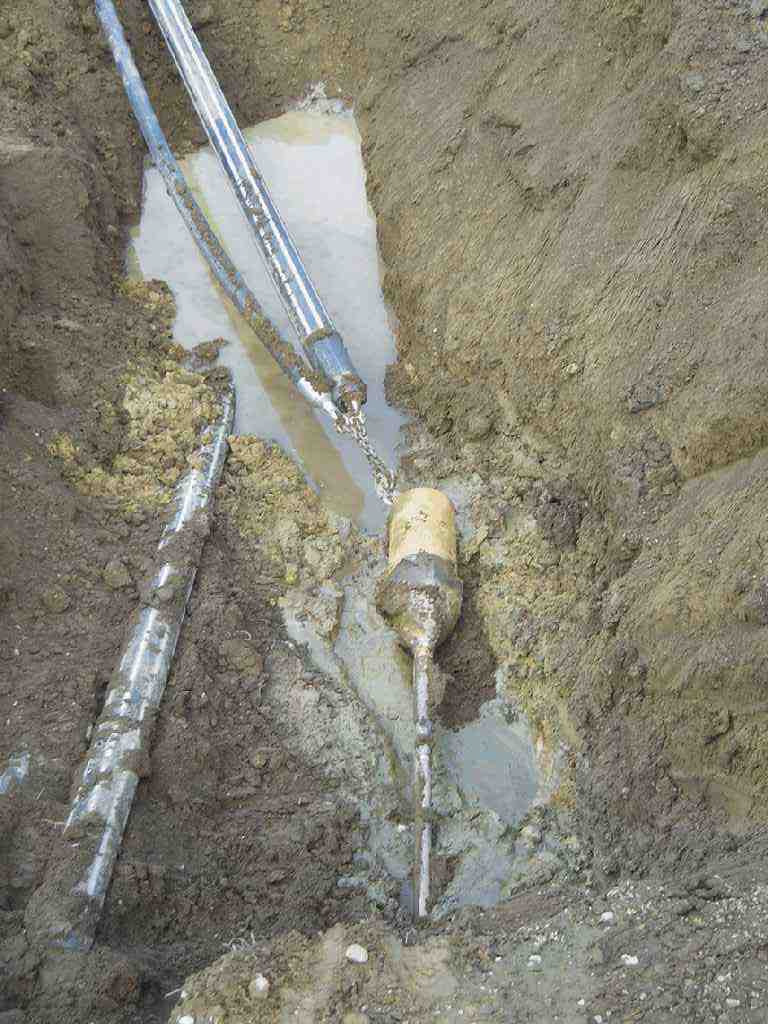

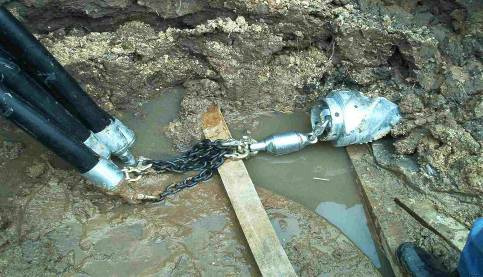

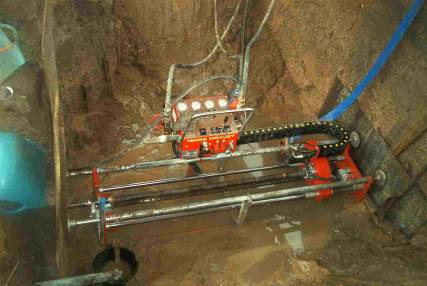

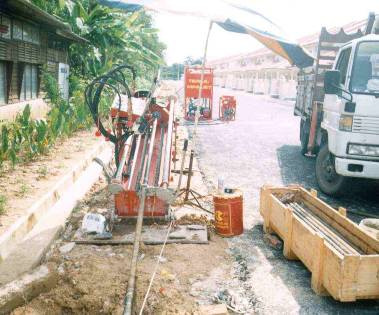

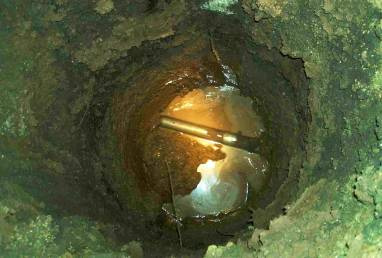

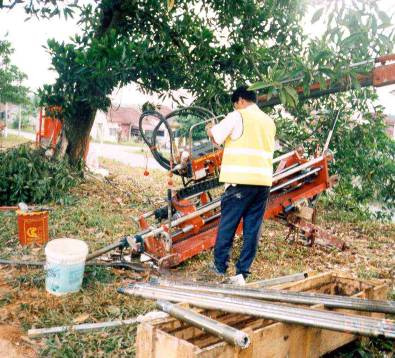

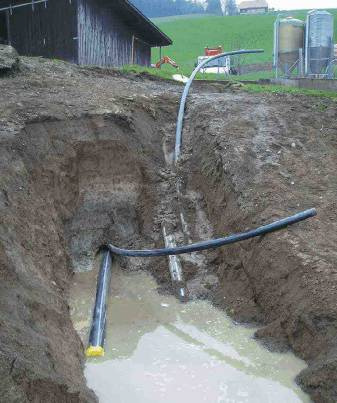

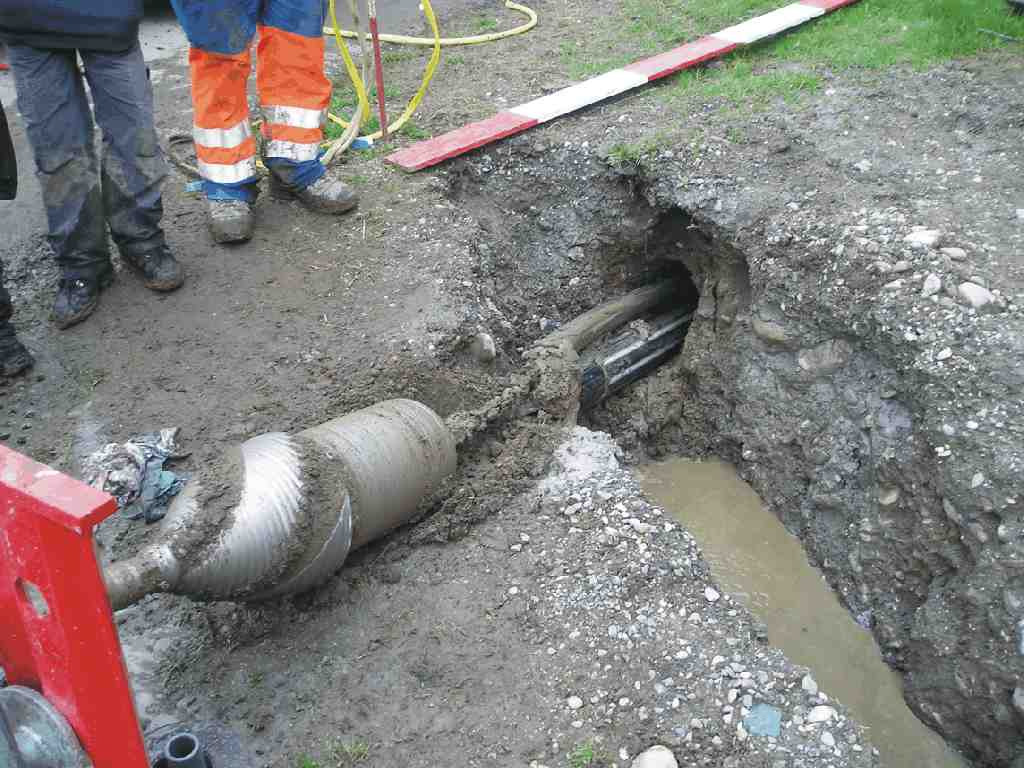

Principe et applications du forage horizontal dirigé

Longue et compacte

Ses dimensions restreintes et le niveau de bruit réduit à l’oreille de l’opérateur rendent la TERRA MINI-JET MJLV 1600 conviviale et durable dans le temps. Le temps d’installation rapide et sa maniabilité accrue vous aident à l’utiliser aussi en zones urbaines et dans des espaces restreints difficiles d’accès.

Foreuse Horizontale Dirigée HDD de fond de fouille MINI-JET MJ1600 LV

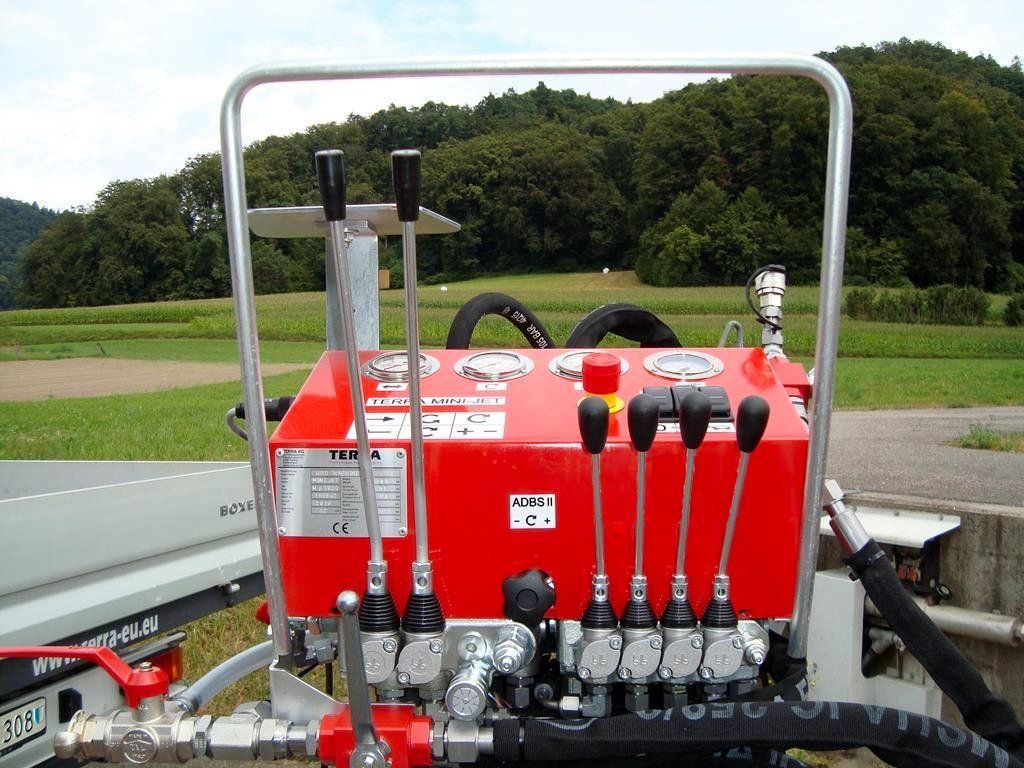

Pupitre de contrôle clair

Tous les composants sur la MINI-JET sont clairement arrangés. Les commandes intégrées du fluide de forage trouvent place sur le pupitre de commande. Pour le moniteur de la détection, une prise de 12 V est prévue. L’affût de forage est équipé d’un piquet de terre et d’une alarme sur choc électrique.

Le système automatique de forage et d’alésage ajuste la vitesse en fonction du terrain en quelques millisecondes. Avec ce système d’assistance au forage, même des exercices difficiles peuvent être effectués.

Pupitre de contrôle de la Foreuse Horizontale Dirigée HDD de fond de fouille MINI-JET MJ1600 LV

Tige de forage Haute qualité

Les tiges de forage spéciales de la MINI-JET ont une longueur de 1,5 m. Un rayon de courbure de 25 m peut être atteint. Le guide des tiges de forage assure une longue durée de vie de vos tiges de forage.

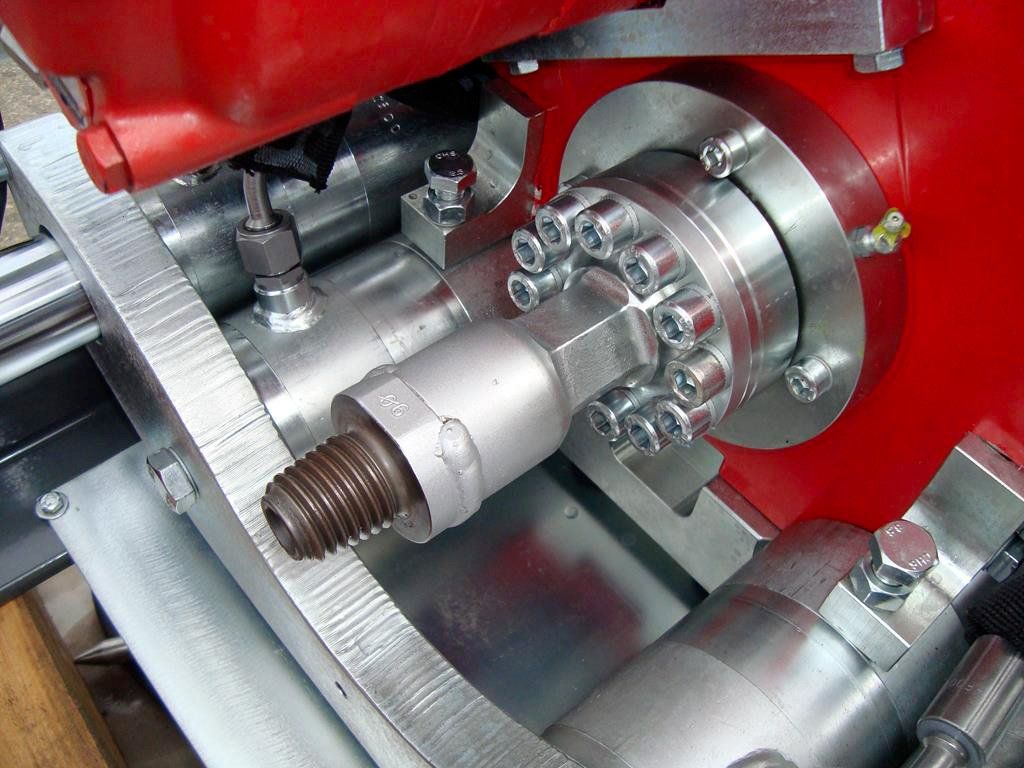

Subsaver

L’entraînement de tiges de forage est équipé d’un subsaver. Son remplacement est rapide et économique.

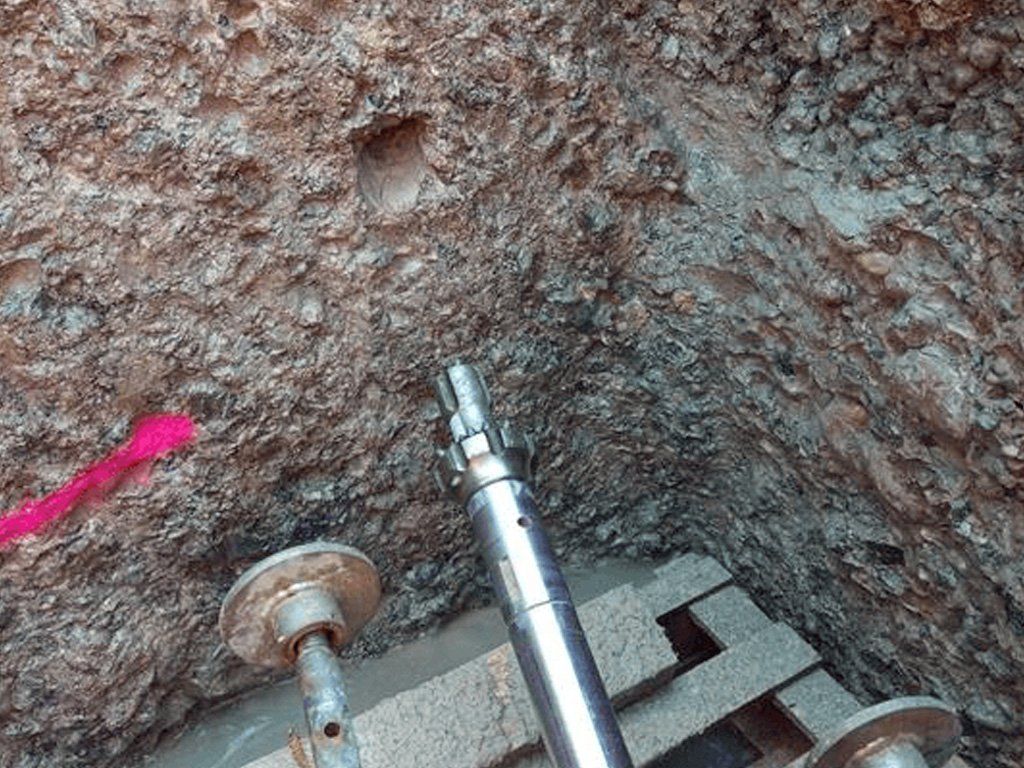

Fluid Rock Drilling

Avec le Marteau fond de trou TERRA-ROCK air + eau, la MJ 1600 peut être équipée pour forer aussi dans des roches dures et dans des terrains mixtes. Le pupitre de commande a une option de raccordement intégré pour l’air du compresseur.

Forage roche TERRA-ROCK Fluid Drilling avec la Foreuse Horizontale Dirigée HDD de fond de fouille MINI-JET MJ1600 LV

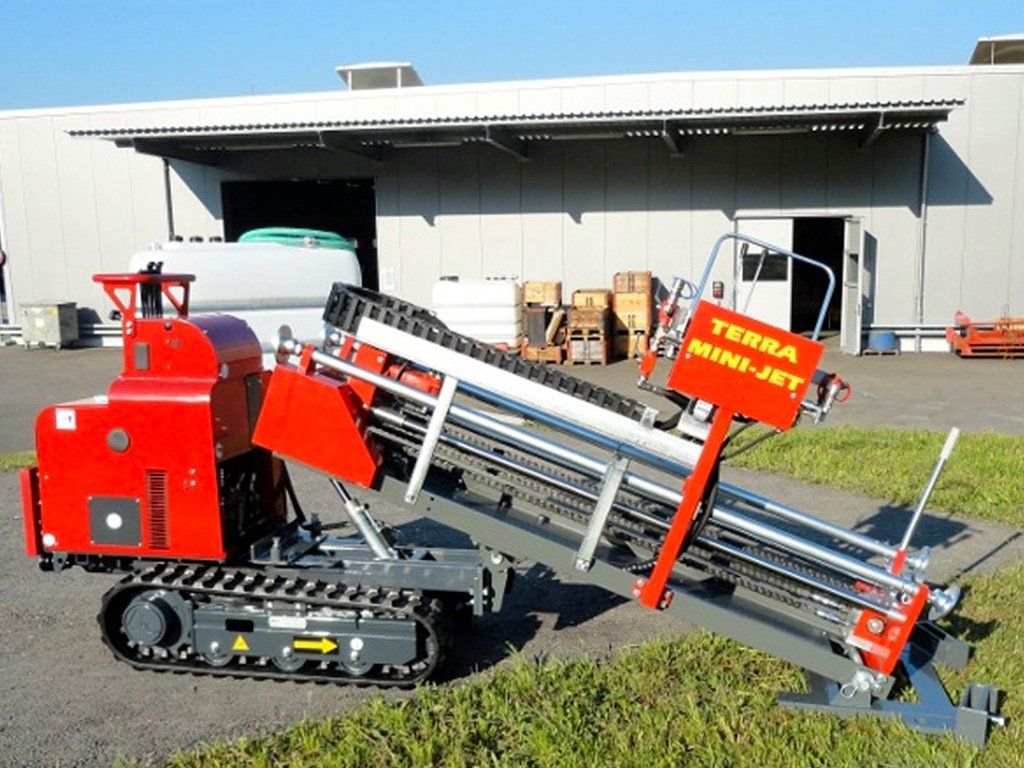

Châssis roulant et de départ en surface

La TERRA MINI-JET LV peut s'assembler sur son châssis roulant motorisé. Son déplacement et sa mise en place pour forer depuis la surface sont rapides et faciles.

Chassis roulant de la Foreuse Horizontale Dirigée HDD de fond de fouille MINI-JET MJ1600 LV

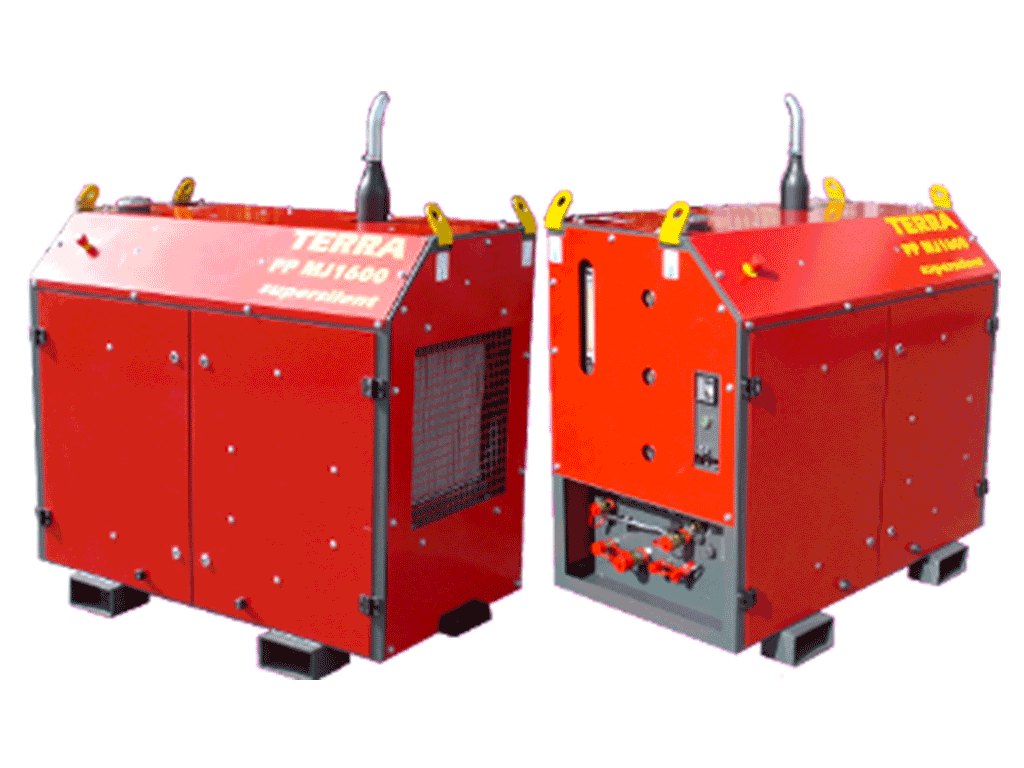

Groupe Hydraulique diesel HATZ

Moteur diesel HATZ à 3 cylindres avec 47 kW (57CV)
Le moteur tourne à 2'050 tr/min
Ajustement électrique de la vitesse moteur
Faible consommation de carburant Diesel
Avec 2 circuits hydrauliques indépendants
70 ltr/min @ 205 bars pour la foreuse
28 ltr/min @ 125 bars pour la station de mélange
Compartiment pour documentations
Gros réfrigérant d'huile, avec puissance frigorifique de 14 kW autorisant également une utilisation dans des conditions tropicales ou désertiques
Facilité d'entretien
Respectueux de l'environnement.
Trés silencieux, il respecte les directives actuelles d'émission de gaz Euro stage 5
Prise 12 Volt, 5 A (60W)

Groupe hydraulique de la Foreuse Horizontale Dirigée HDD de fond de fouille MINI-JET MJ1600 LV

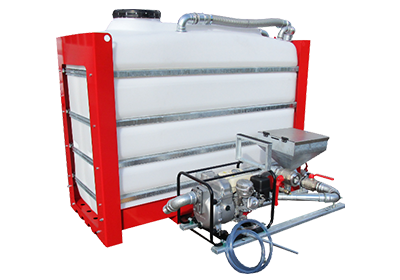

Station de Boues

Pour Bentonite ou Terractomer
Avec tablette pour 2 sacs de Bentonite de 25 kg
La Bentonite peut être déversée directement dans l'entonnoir.
Aspiration de la Bentonite en poudre par dépression (Venturi)
1'100 litres de boues de forage avec Bentonite sont prêts en 4 min
Pompe de boues de forage haute pression FMC
Débit de boues de forage maxi: 52 l/min
Pression de boues de forage maxi: 55 bars

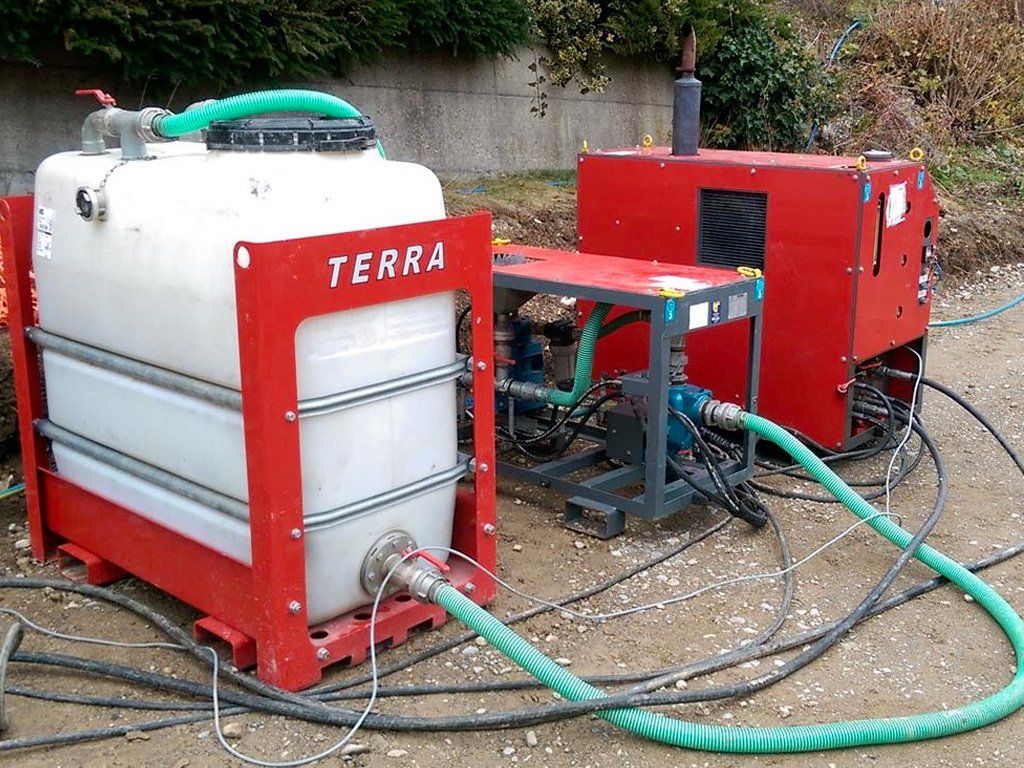

Station de boue (mélange et pompage), cuve et groupe hydraulique de la Foreuse Horizontale Dirigée HDD de fond de fouille MINI-JET MJ1600 LV

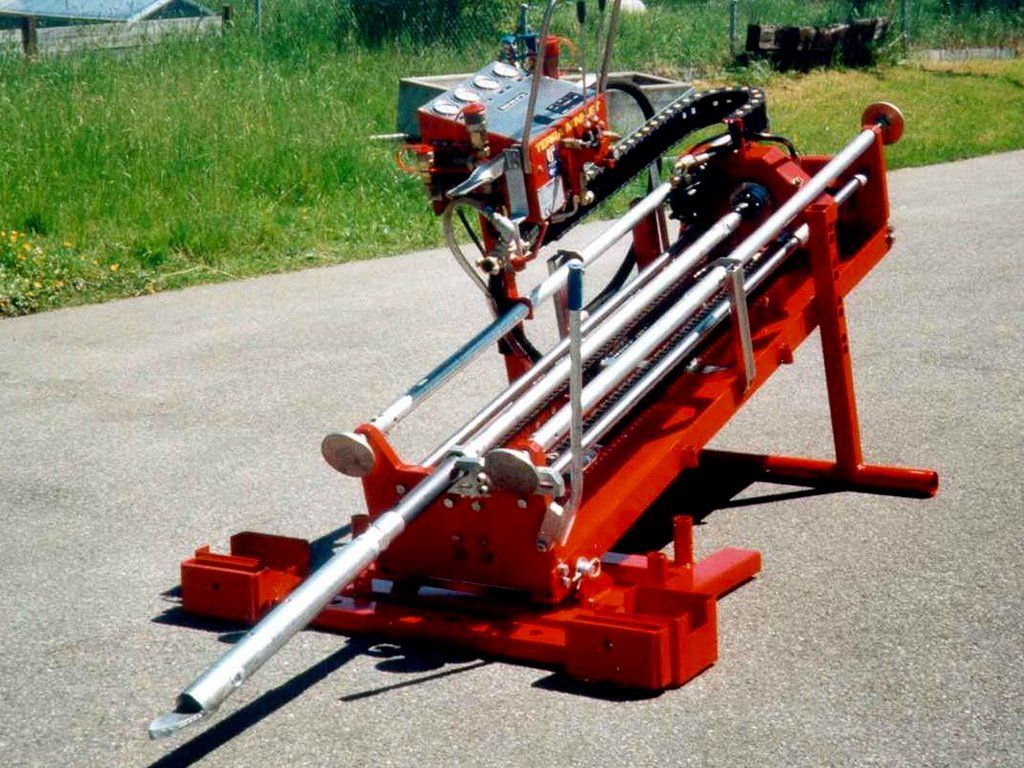

Affût de départ en surface

Pour le démarrage depuis la surface
Angle d'introduction réglable réglable
Avec deux plaques d'ancrage
Pour MINI-JET TERRA MJLV

Caractéristiques


	Forces de poussée/traction maxi.	60 KN (6 to)
	Couple maxi.	1'600 Nm
	Moteur diesel HATZ stage 5	42 KW (57 CV)
	Volume de fluide maxi.	52 ltr/min.
	Longueur du forage maxi.	120 m
	Diamètre du forage maxi.	ø 300 mm
