MJ 1600

MINI-JET 1600

FOREUSE DIRIGÉE FOND DE FOUILLE

MINI-JET MJ1600 DR

FOREUSE DIRIGÉE FOND DE FOUILLE

La plus Puissante et la plus Productive

La foreuse HDD de fond de fouille TERRA MINI-JET MJ 1600 est propulsée par un puissant moteur diesel KUBOTA de 33 CV. La MJ 1600 offre jusqu’à 6 tonnes de force de poussée et de traction, 1.600 Nm de couple et une vitesse de rotation maximum des tiges de forage de 125 tr/min. Avec sa pompe haute pression et ses 52 ltr/min vous pouvez forer jusqu’à des longueurs de 50 m et aléser jusqu’au ø 300 mm (en fonction des conditions de terrain).

La MINI-JET MJ 1600 et conçue pour les espaces urbains encombrés et limités. La MINI-JET peut être équipé d'outils et d'accessoires de forage pour les terrains durs et la roche.

Principe et applications du forage horizontal dirigé

Très Compacte

Ses petites dimensions et le niveau de bruit réduit à l’oreille de l’opérateur rendent la TERRA MINI-JET MJ 1600 conviviale et durable dans le temps. Le temps d’installation rapide et sa maniabilité accrue vous aident à l’utiliser aussi en zones urbaines et dans des espaces restreints difficiles d’accès.

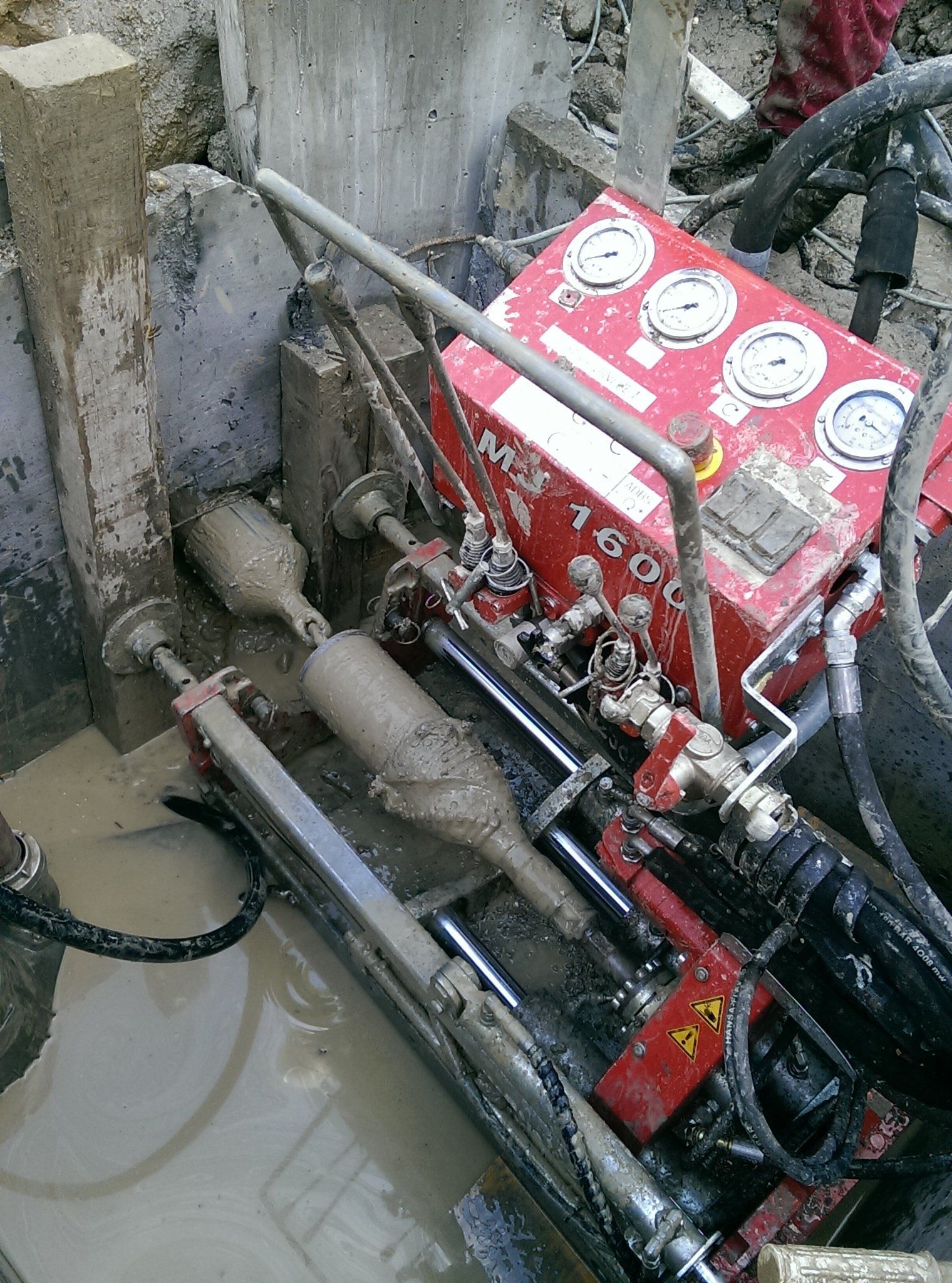

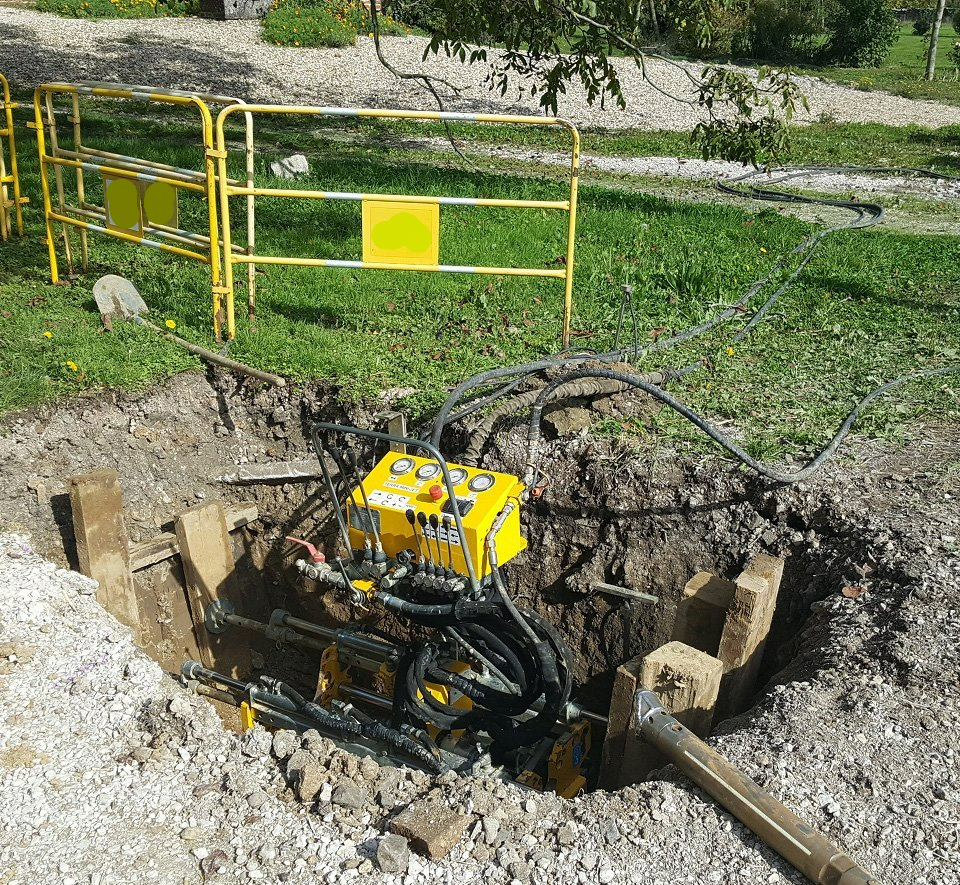

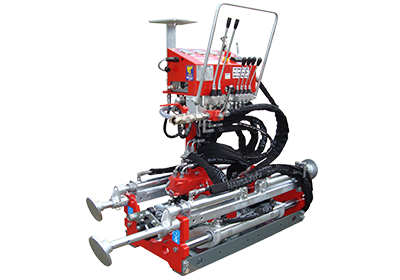

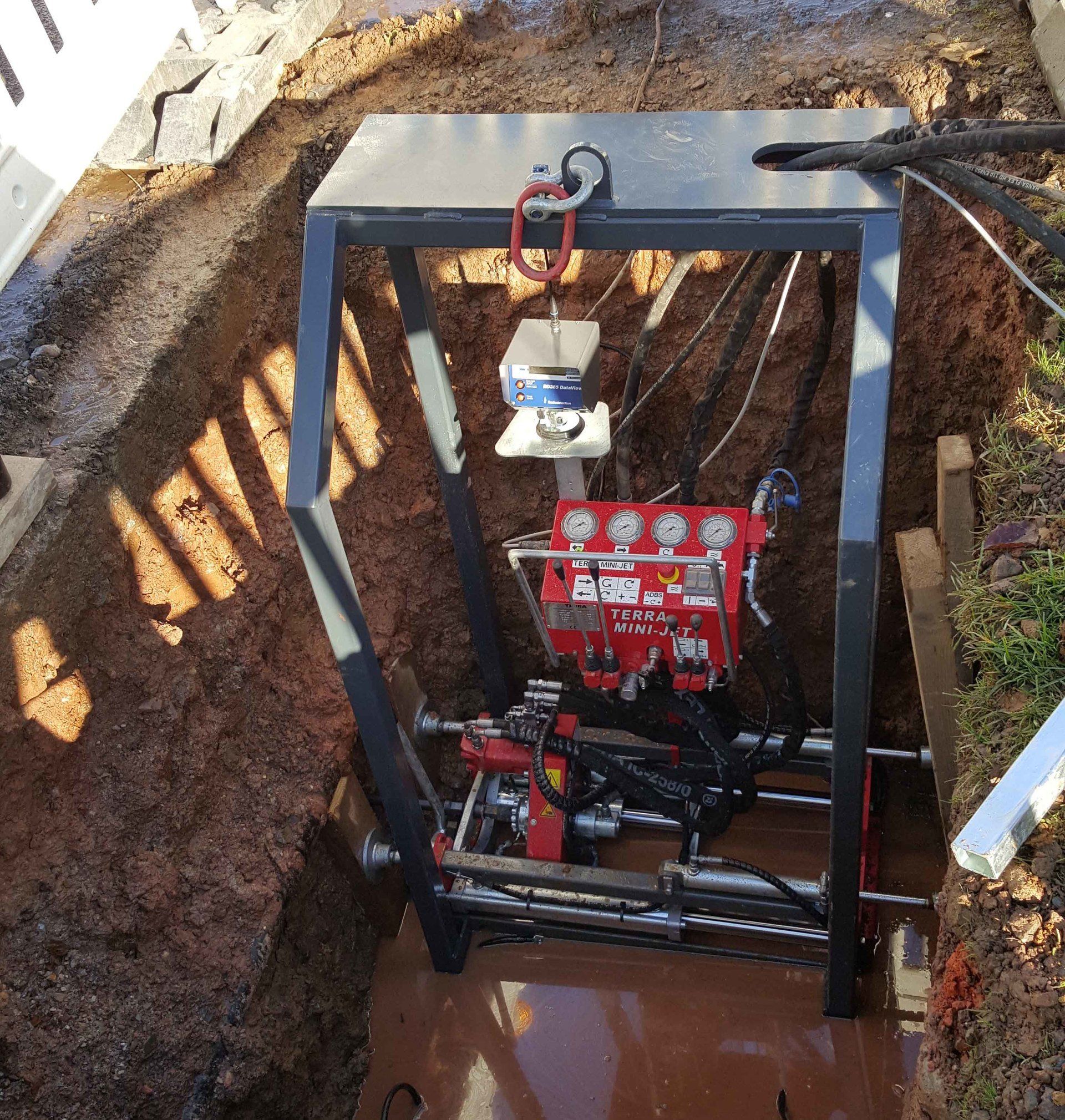

Foreuse Horizontale Dirigée de fond de fouille MINI-JET MJ1600 DR

Entraînement par Vérin Double (breveté)

Les forces de poussée et de traction sont produites directement par deux vérins doubles (Direct Ram). Ce système est sans perte, puissant, fiable et robuste. Cette nouvelle idée de TERRA permet des forces de poussée et de traction maximum. Les doubles vérins opèrent dans les deux directions avec 6 to.

Pupitre de contrôle clair

Tous les composants sur la MINI-JET sont clairement arrangés. Les commandes intégrées du fluide de forage trouvent place sur le pupitre de commande. Pour le moniteur de la détection, une prise de 12 V est prévue. L’affût de forage est équipé d’un piquet de terre et d’une alarme sur choc électrique.

Le système automatique de forage et d’alésage ajuste la vitesse en fonction du terrain en quelques millisecondes. Avec ce système d’assistance au forage, même des exercices difficiles peuvent être effectués.

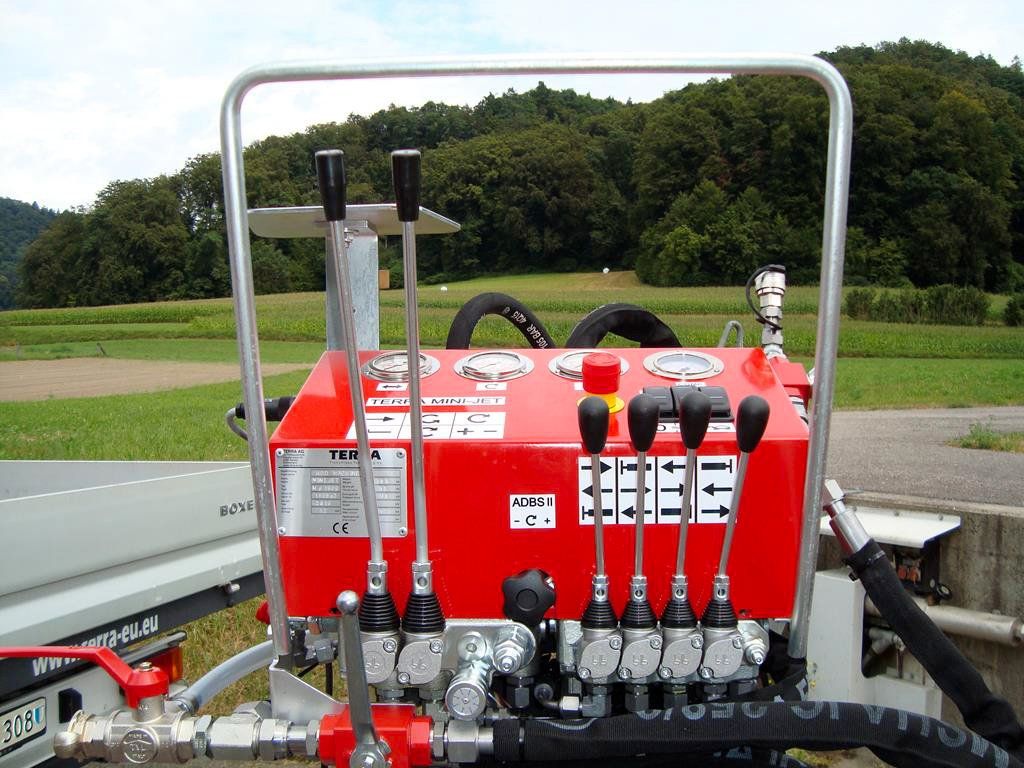

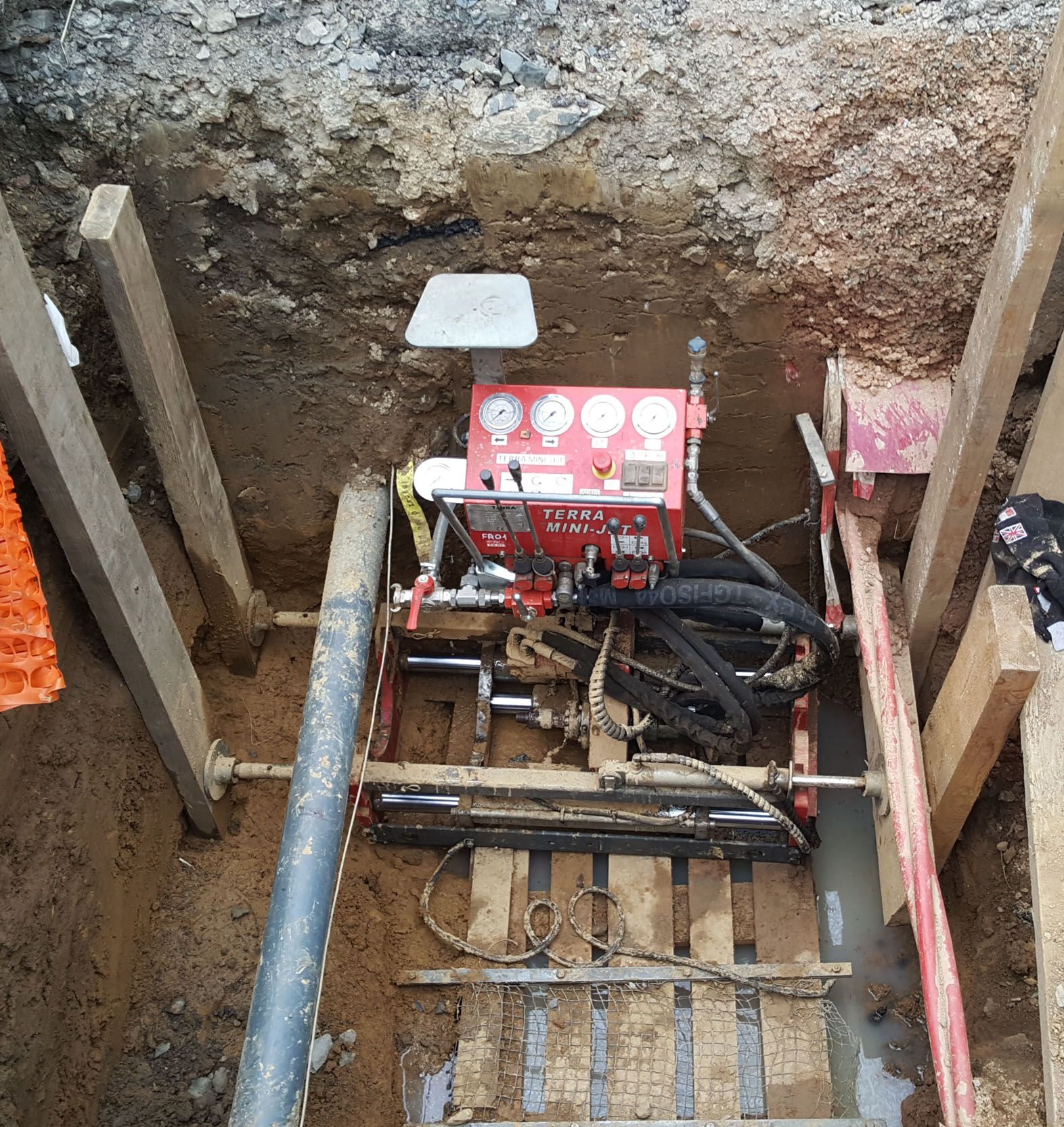

Pupitre de contrôle de la Foreuse Horizontale Dirigée de fond de fouille MINI-JET MJ1600 DR

4 Vérins de Calage

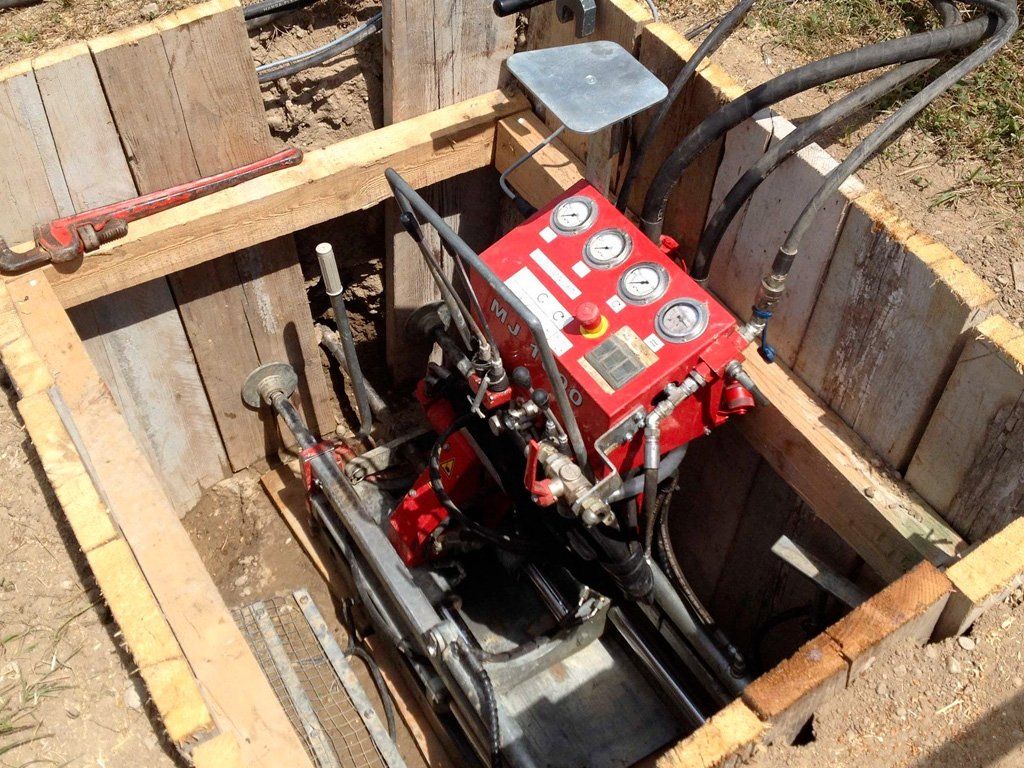

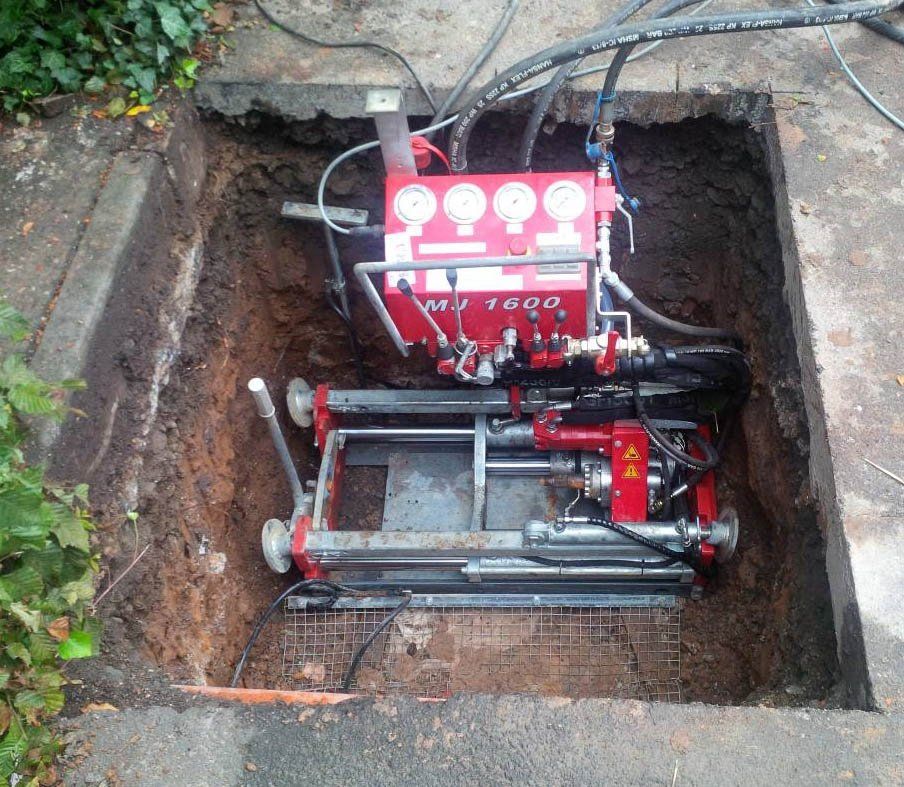

La MJ 1600 est calée dans la fouille par 4 vérins hydrauliques. Les clapets anti-retour assurent que la machine ne bouge pas dans la fouille.

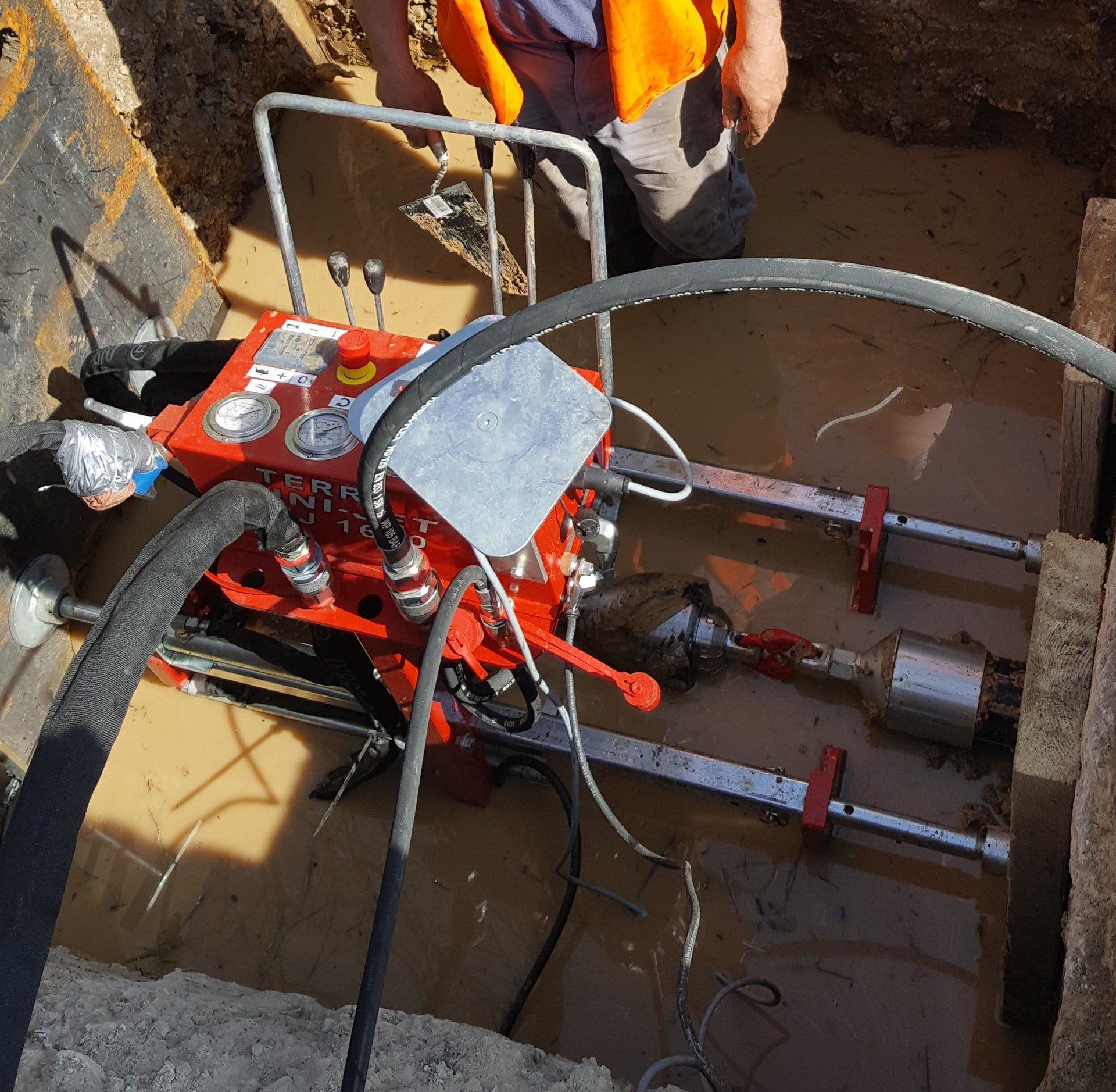

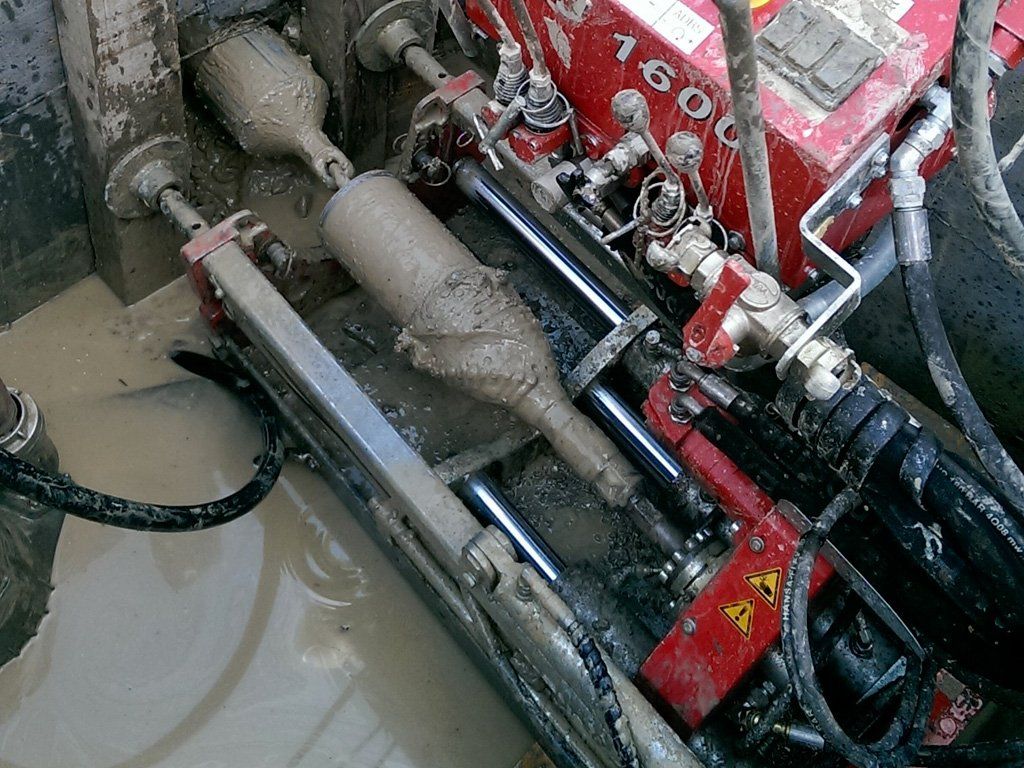

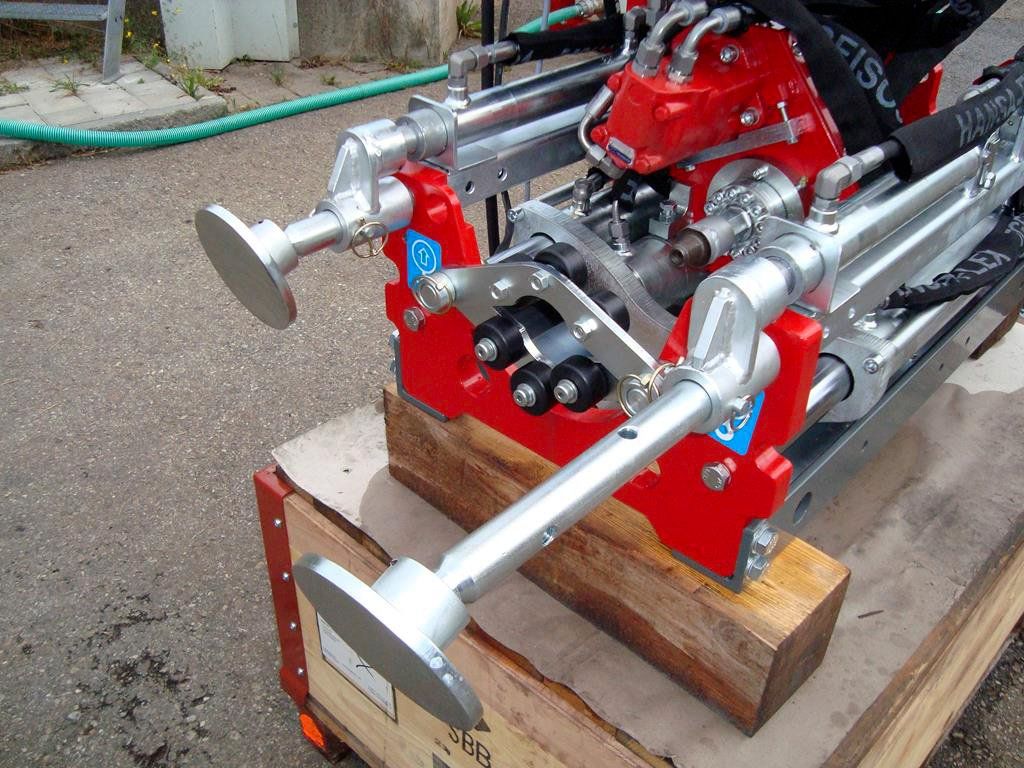

Foreuse Horizontale Dirigée de fond de fouille MINI-JET MJ1600 DR avec 4 vérins hydrauliques

Tige de forage Haute qualité

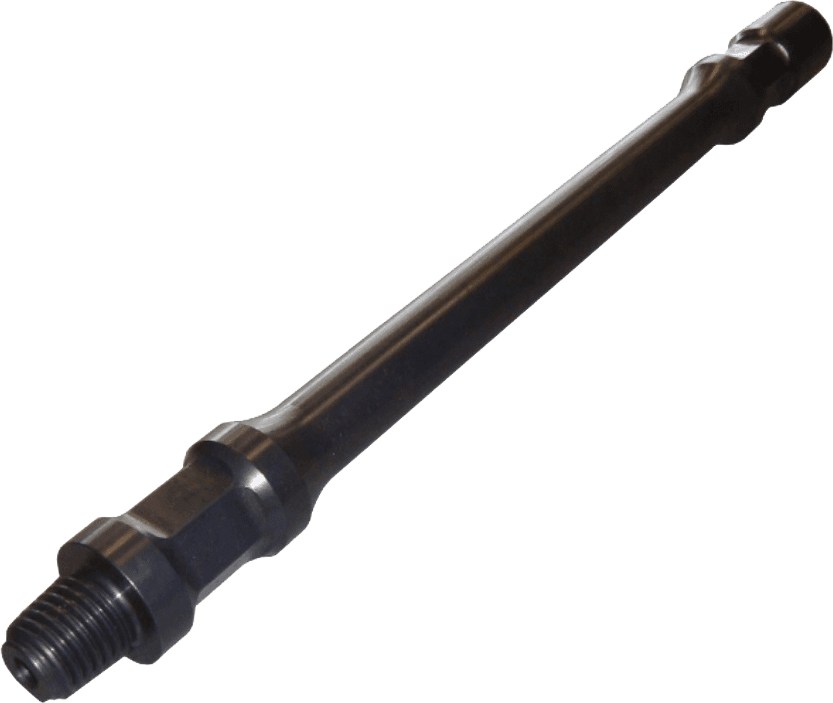

Les tiges de forage spéciales de la MINI-JET ont une longueur de 0,5 m. Elles sont taillées dans la masse d’une seule pièce d’acier. Un rayon de courbure de 15 m peut être atteint – également unique au monde. Le guide des tiges de forage assure une longue durée de vie de vos tiges de forage.

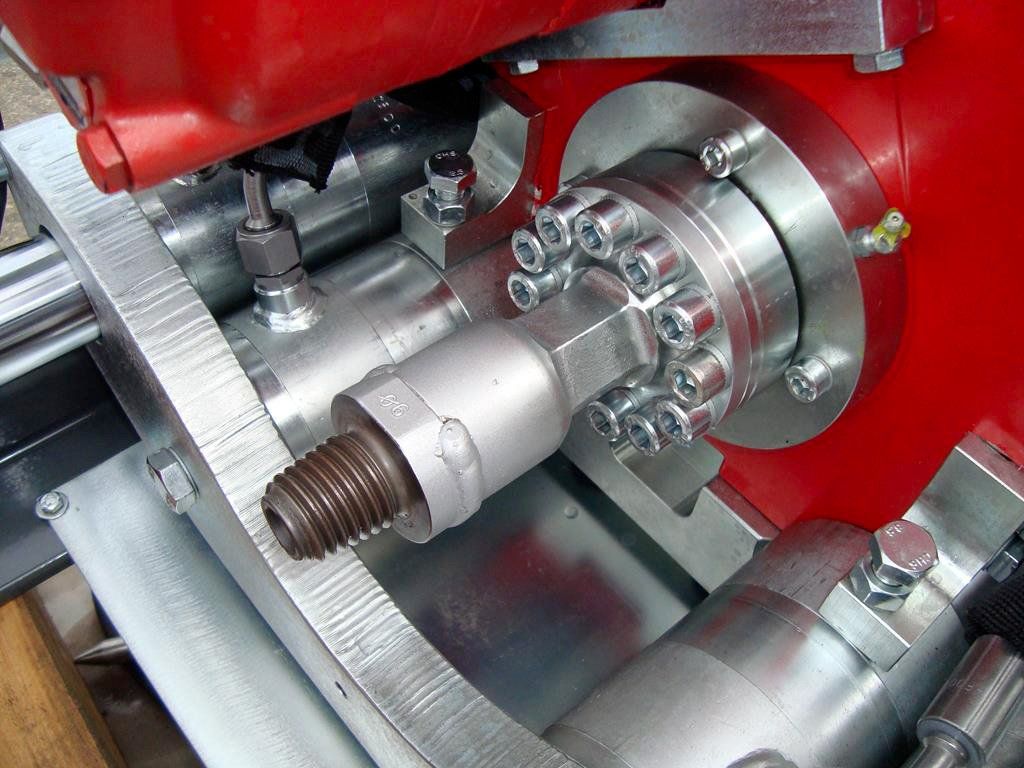

Subsaver

L’entraînement de tiges de forage est équipé d’un subsaver. Son remplacement est rapide et économique.

Fluid Rock Drilling

Avec le Marteau fond de trou TERRA-ROCK air + eau, la MJ 1600 peut être équipée pour forer aussi dans des roches dures et dans des terrains mixtes. Le pupitre de commande a une option de raccordement intégré pour l’air du compresseur.

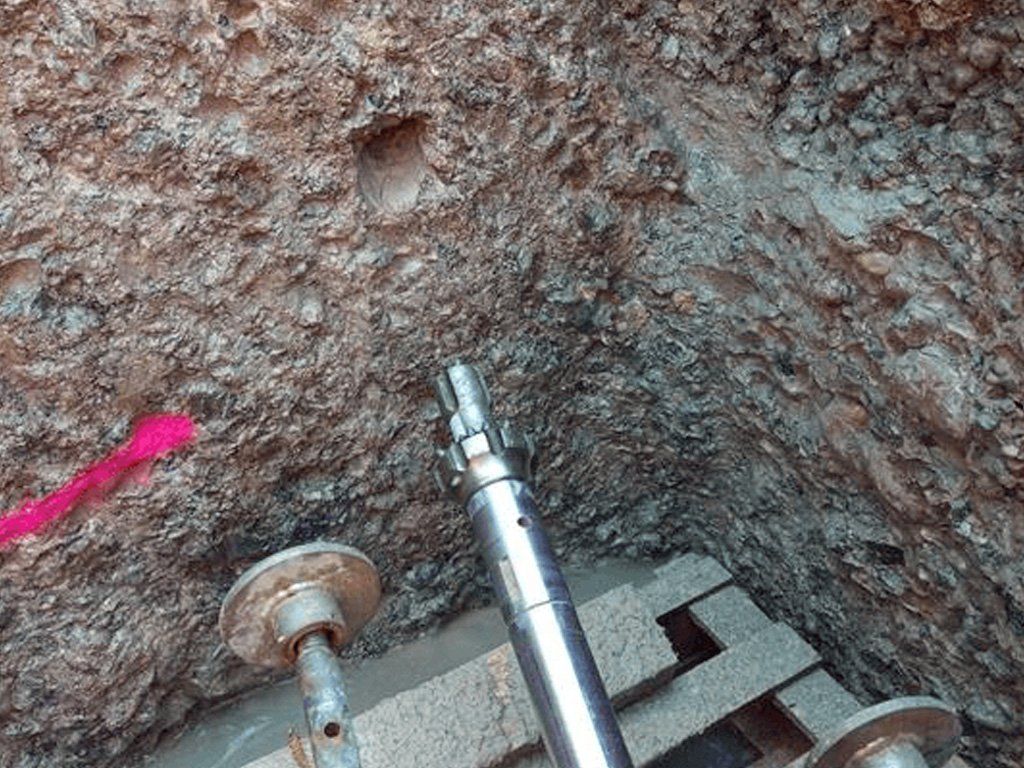

Forage Roche TERRA-ROCK Fluid Drilling avec la Foreuse Horizontale Dirigée de fond de fouille MINI-JET MJ1600 DR

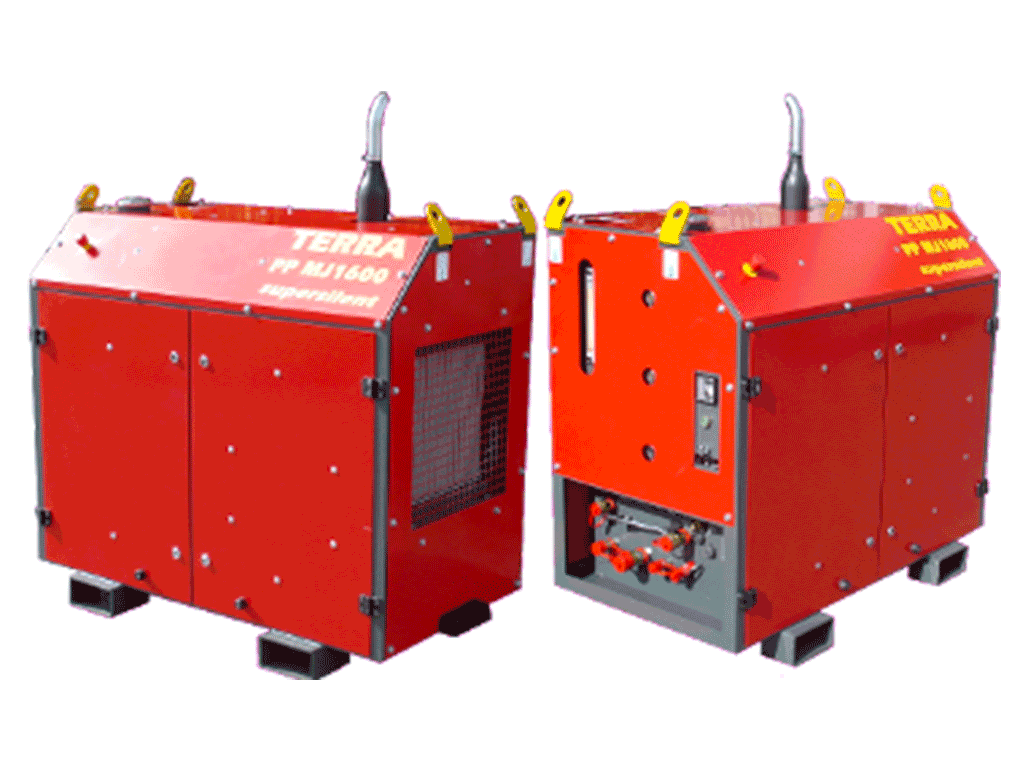

Groupe Hydraulique diesel HATZ

Moteur diesel HATZ à 3 cylindres avec 47 kW (57CV)
Le moteur tourne à 2'050 tr/min
Ajustement électrique de la vitesse moteur
Faible consommation de carburant Diesel
Avec 2 circuits hydrauliques indépendants
70 ltr/min @ 205 bars pour la foreuse
28 ltr/min @ 125 bars pour la station de mélange
Compartiment pour documentations
Gros réfrigérant d'huile, avec puissance frigorifique de 14 kW autorisant également une utilisation dans des conditions tropicales ou désertiques
Facilité d'entretien
Respectueux de l'environnement.
Trés silencieux, il respecte les directives actuelles d'émission de gaz Euro stage 5
Prise 12 Volt, 5 A (60W)

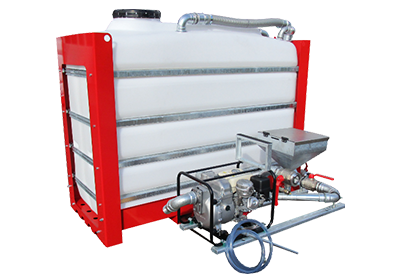

Station de Boues

Pour Bentonite ou Terractomer
Avec tablette pour 2 sacs de Bentonite de 25 kg
La Bentonite peut être déversée directement dans l'entonnoir.
Aspiration de la Bentonite en poudre par dépression (Venturi)
1'100 litres de boues de forage avec Bentonite sont prêts en 4 min
Pompe de boues de forage haute pression FMC
Débit de boues de forage maxi: 52 l/min
Pression de boues de forage maxi: 55 bars

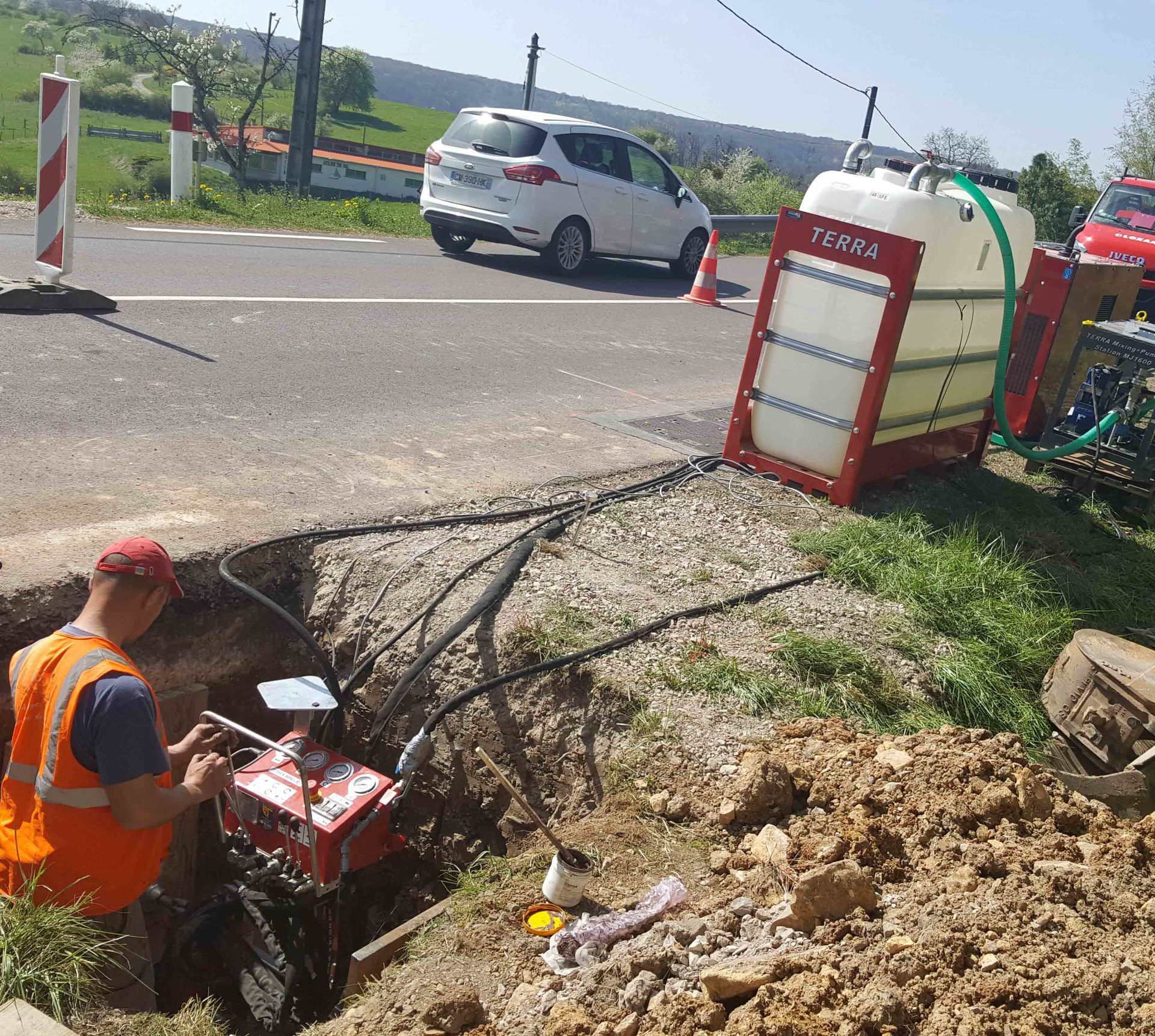

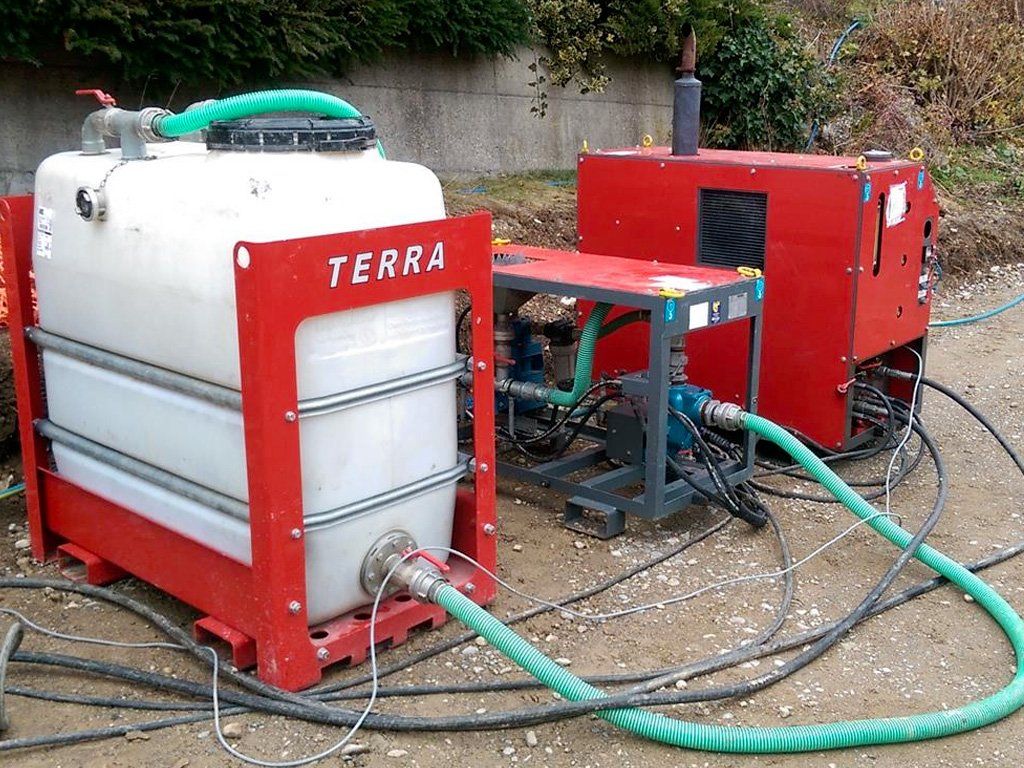

Station de boue (mélange et pompage), cuve et groupe hydraulique de la Foreuse Horizontale Dirigée de fond de fouille MINI-JET MJ1600 DR

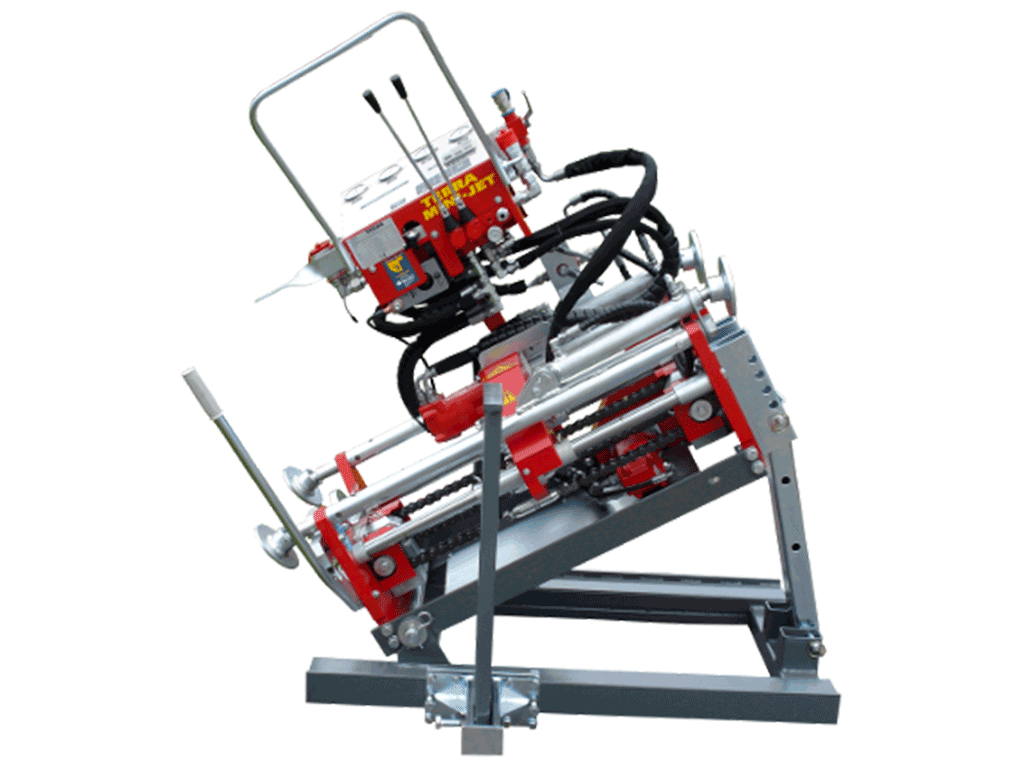

Affût de départ en surface

Pour le démarrage depuis la surface
Angle d'introduction réglable entre 0°et 45°
Avec deux plaques d'ancrage
Les plaques d'ancrage peuvent être réglées à la position longitudinale désirée
Pour MINI-JET TERRA MJ 1400 et MJ 1600
Poids: 132 kg
Dimensions: L = 1,25 m, l = 1,18 m

Chassis de départ en surface de la Foreuse Horizontale Dirigée de fond de fouille MINI-JET MJ1600 DR

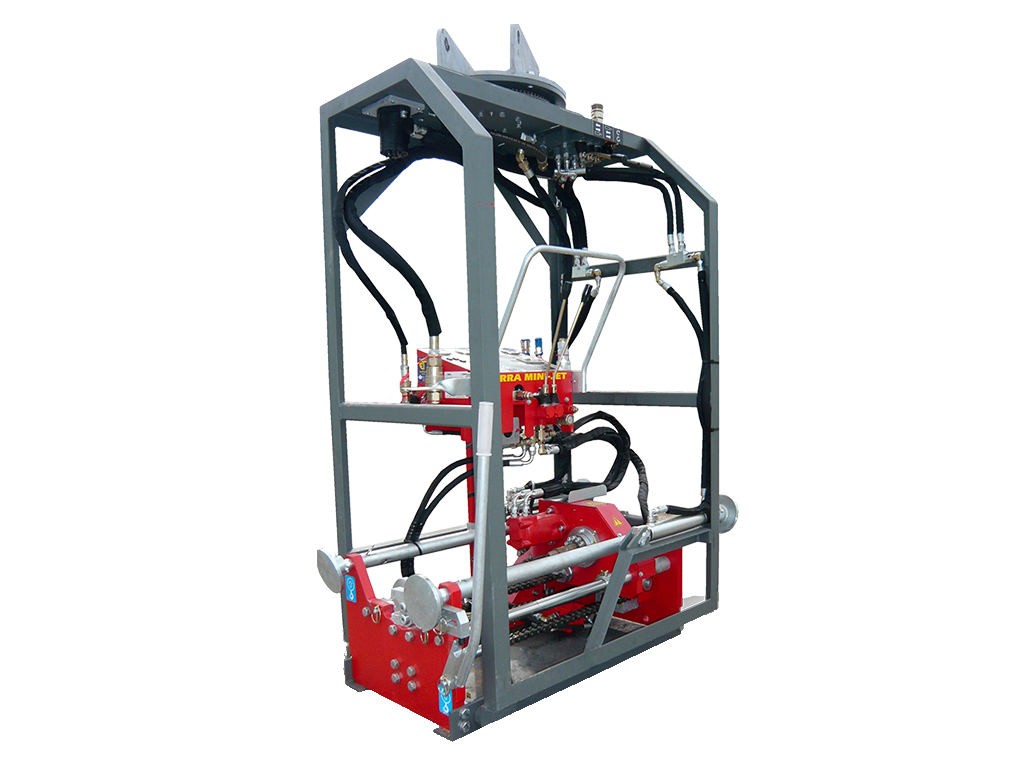

Cadre de Pelle

Pour le branchement sur le bras d'une pelle ou d'une mini-pelle.
Permet ainsi l'installation "éclair" de la foreuse dans la fouille de forage.
L'hydraulique de la pelle peut être utilisée pour l'entraînement de la foreuse.
Le cadre de pelle se glisse par-dessus la TERRA MIIN-JET et se monte facilement.
Orientable en continu sur 360°, par moteur hydraulique.
La MINI-JET TERRA se bloque dans la fouille avec deux vérins hydrauliques.

Adapté aux petits chantiers

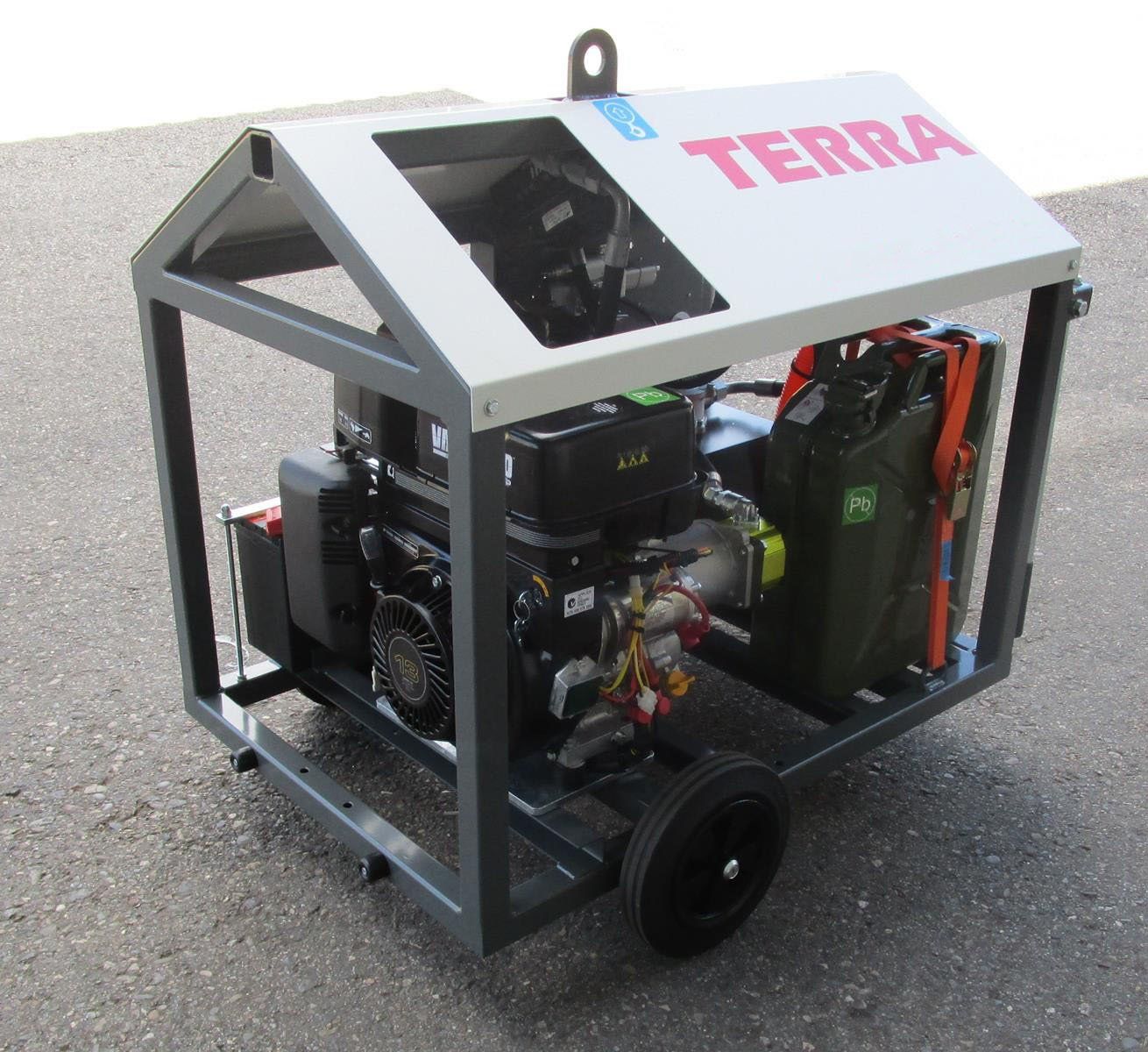

TERRA MINI-JET 1600 est aussi disponible avec un groupe hydraulique essence plus économique aux caractéristiques adaptées à des chantiers de moins grande ampleur.

Groupe hydraulique pétrole de la Foreuse Horizontale Dirigée de fond de fouille MINI-JET MJ1400 DR

Caractéristiques


	Forces de poussée/traction maxi.	60 KN (6 to)
	Couple maxi.	1'600 Nm
	Moteur diesel HATZ stage 5	42 KW (57 CV)
	Volume de fluide maxi.	52 ltr/min.
	Longueur du forage maxi.	50 m
	Diamètre du forage maxi.	ø 300 mm
