TERRA-PIT DJ 18

FOREUSE DIRIGÉE FOND DE FOUILLE

TERRA-PIT DJ 18

FOREUSE DIRIGÉE FOND DE FOUILLE
Compact, puissante, productive

La TERRA-PIT DJ 18 est la plus puissante et la plus productive foreuse HDD de fond de fouille disponible à travers le monde. Propulsée par un puissant moteur diesel HATZ de 75 CV la DJ 18L PIT offre jusqu’à 8 tonnes de force de poussée et de traction et 3.000 Nm de couple. Avec ses 95 ltr/min de fluide de forage à une pression maximum de 70 bars, vous pouvez forer jusqu’à des longueurs de 150 m et aléser jusqu’au ø 420 mm (en fonction des conditions de terrain).

La TERRA-PIT DJ 18 a été conçue aussi bien pour une utilisation en fond de fouille que pour un démarrage en surface. L'unité de forage est construite de façon modulaire . Ses principaux éléments sont, l'affût de fond de fouille, le groupe hydraulique, et la station de pompage et de mélange.

Avec ses deux circuits hydrauliques indépendants pour l'avancement et la rotation, la DJ 18 PIT peut ainsi travailler simultanément avec son couple maximum, et les forces de forage et d'introduction maxi. L'entraînement hydraulique à chaînes procure un rendement élevé, il est très résistant et peu sensible à l'encrassement. Grâce au dispositif de déblocage coulissant, il est possible de ramener les aléseurs à l'intérieur de la foreuse à la fin de l'introduction du fourreau.



Disponible en version courte et longue

Cette foreuse est disponible en version courte (L=2.0 m) et en version longue (L=2.5 m). Avec sa largeur de seulement 0.9 m, elle s’insère parfaitement dans des fouilles compactes. Ses petites dimensions et le niveau de bruit réduit à l’oreille de l’opérateur rendent la TERRA-PIT DJ 18L conviviale et durable dans le temps. Le temps d’installation rapide et sa maniabilité accrue vous aident à l’utiliser aussi en zones urbaines. La machine peut être équipée en option de chenilles caoutchouc.

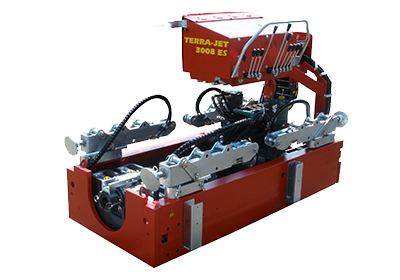

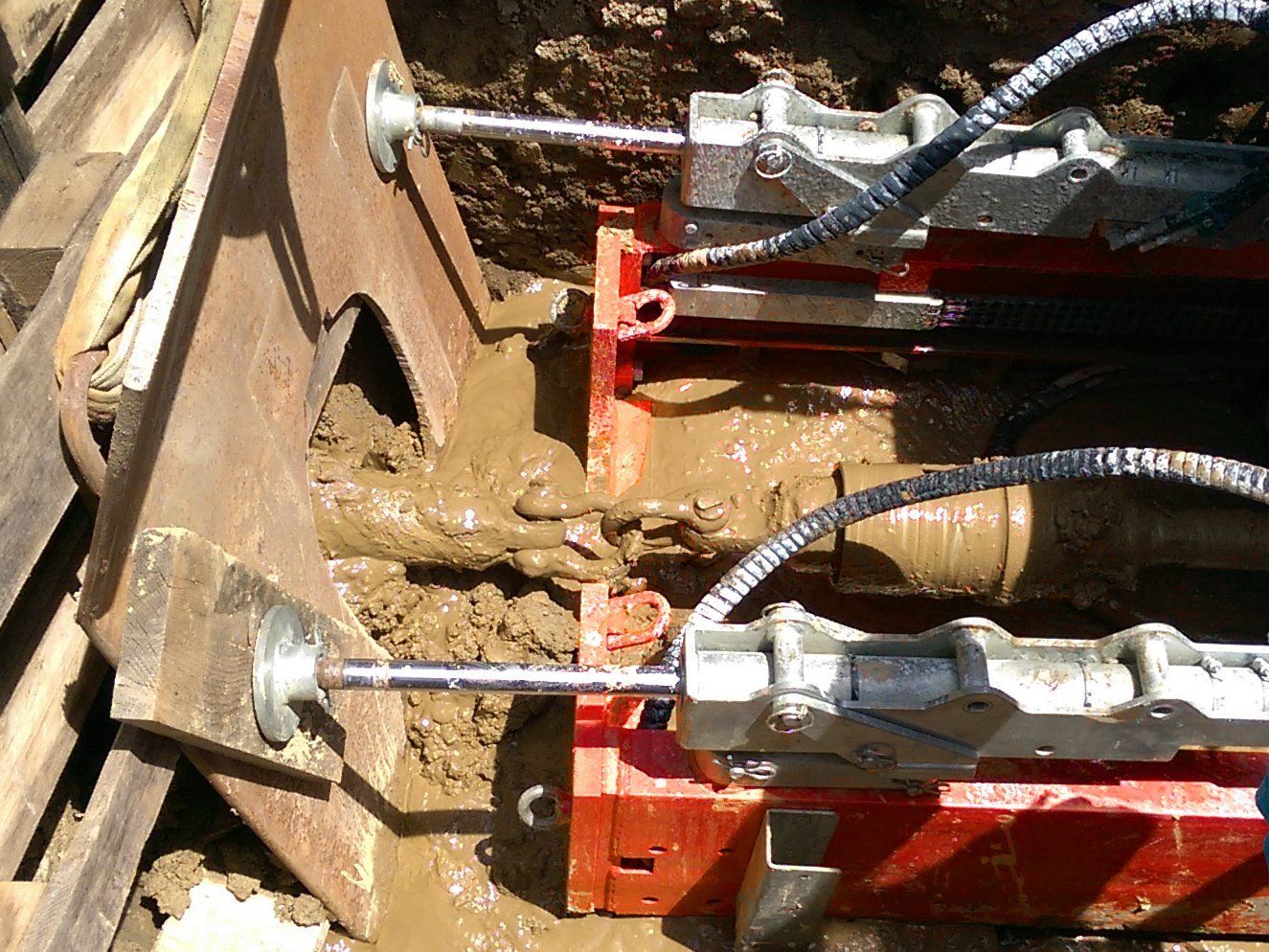

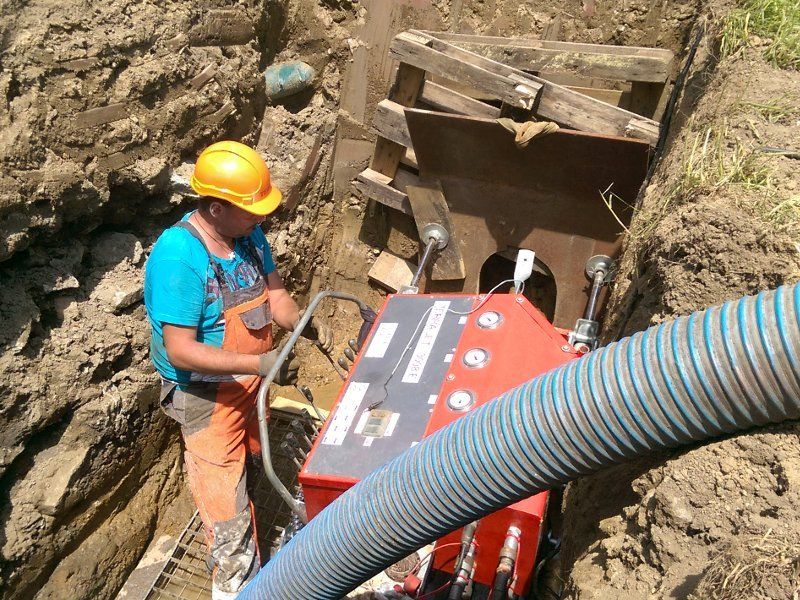

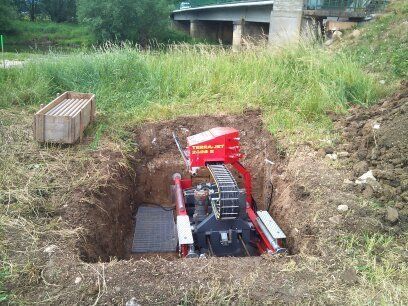

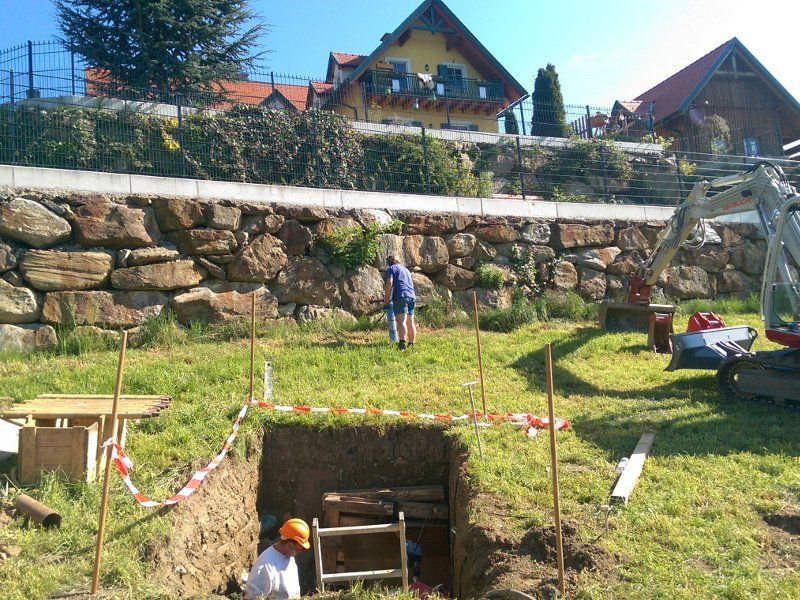

Foreuse Horizontale Dirigée HDD de fond de fouille TERRA-PIT DJ18

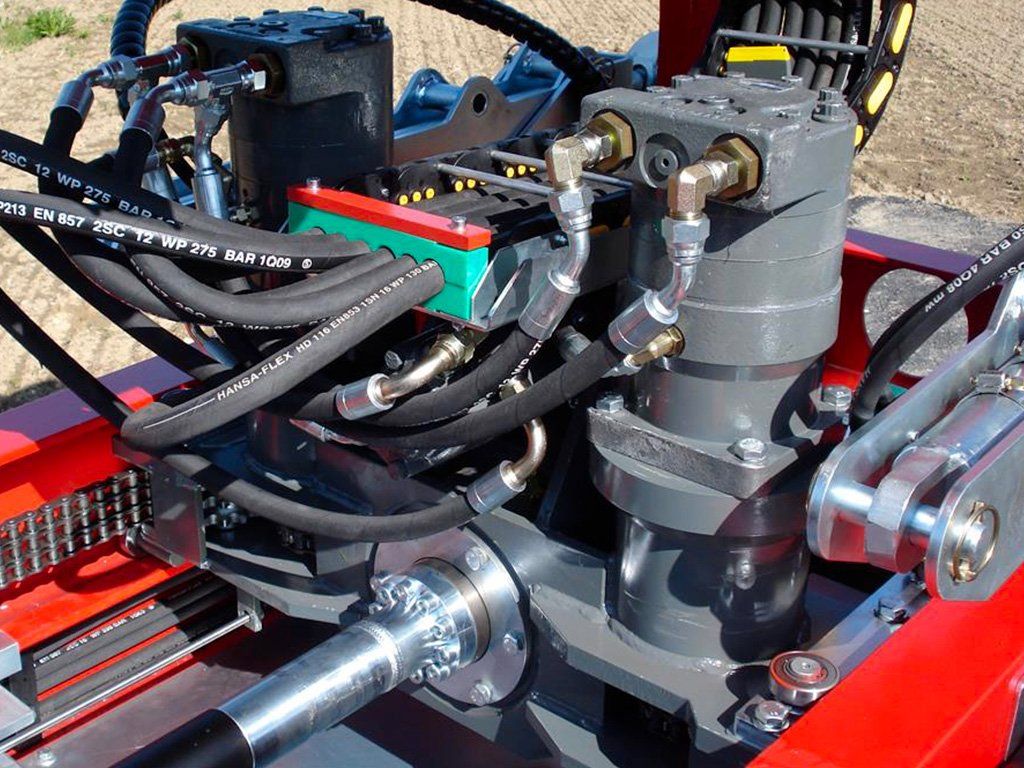

Hydro chain drive

La poussée et la traction du chariot d’entraînement sont transmises par le système hydro-chain-drive. Les deux chaînes statiques sont montées dans l’affût de forage. Les deux moteurs hydrauliques sont positionnés sur le chariot d’entraînement. Les deux moteurs se déplacent le long des chaînes. Ce système est puissant et robuste. L’ hydro-chain-drive opère dans les deux directions avec 8 tonnes. La plus grande efficacité peut être attteinte.
Foreuse Horizontale Dirigée HDD de fond de fouille TERRA-PIT DJ18 avec système hydro-chain-drive

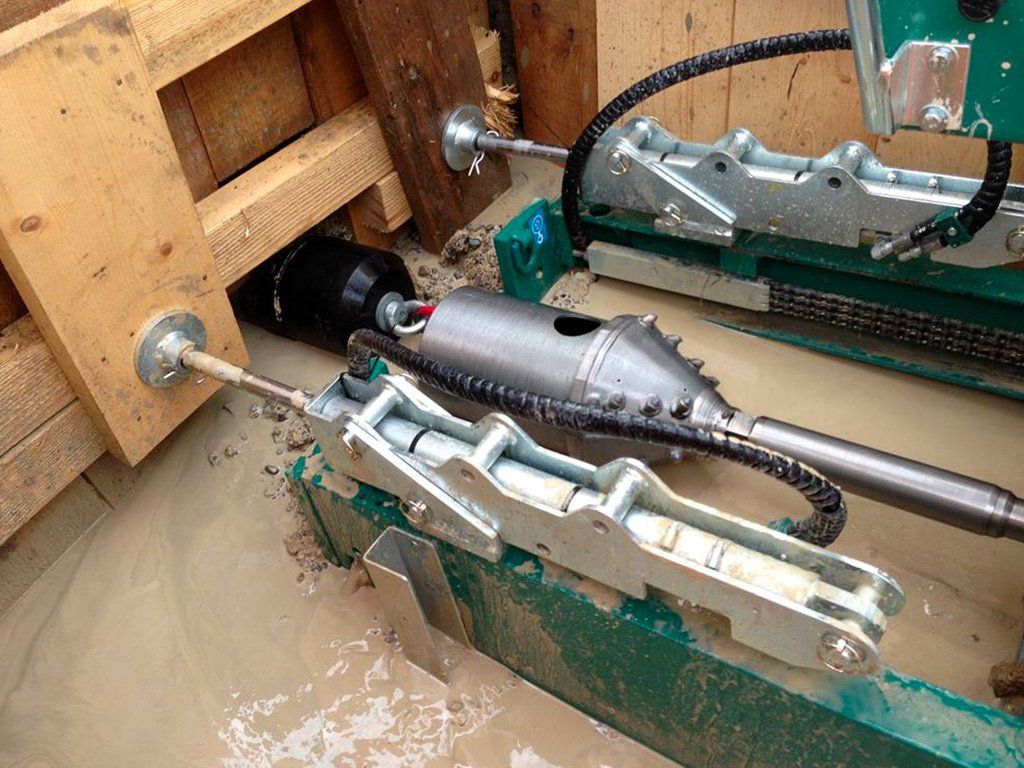

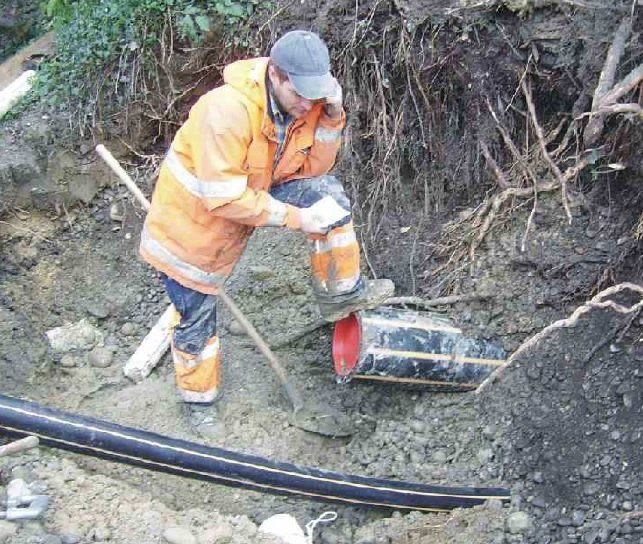

Tirage de tuyau droit dans la fouille

Le système de désaccouplement des tiges de forage se déplace en arrière. Ainsi l’aléseur et le nouveau tuyau posé peuvent être tirés dans la fouille de travail. Tous les outils peuvent être désassemblés dans la machine.

Foreuse Horizontale Dirigée HDD de fond de fouille TERRA-PIT DJ18 avec système de désaccouplement des tiges de forage

4 Vérins de calage orientables

Les 4 vérins de calage permettent de positionner et caler la TERRA‐PIT DJ 18L dans la fouille de travail et d’ajuster son inclinaison lors d’un forage depuis la surface avec son châssis de départ en surface. Ils peuvent être orientés d’avant en arrière, sur les côtés et vers le bas.

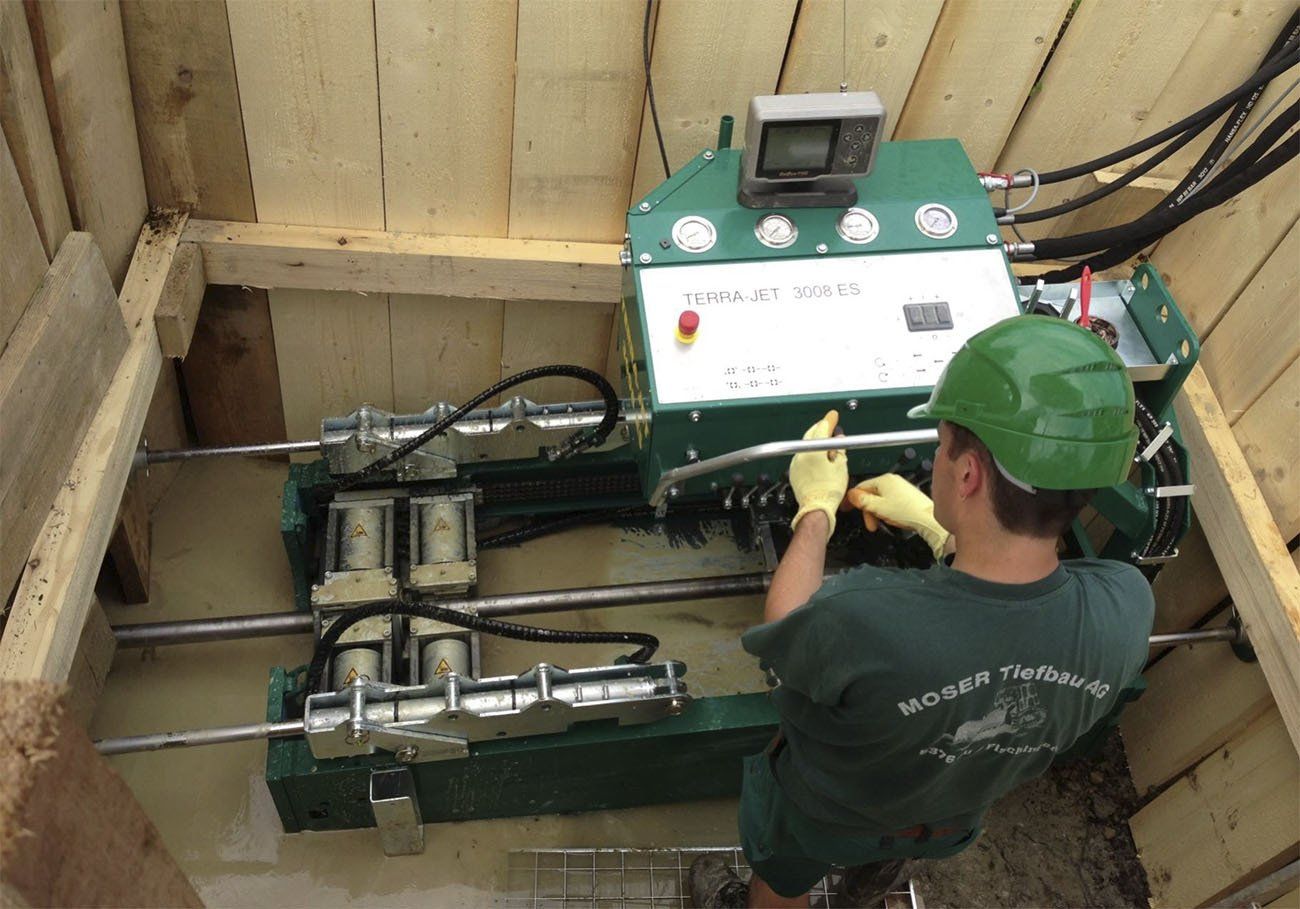

Foreuse Horizontale Dirigée HDD de fond de fouille TERRA-PIT DJ18 avec 4 vérins de calage

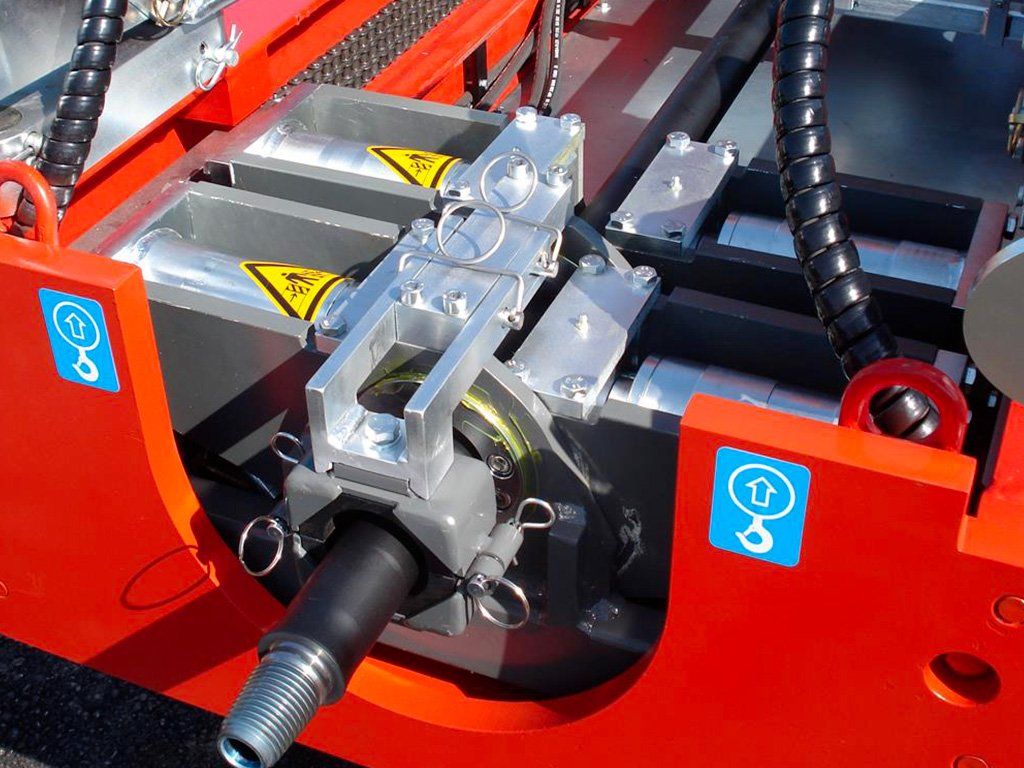

Hydraulic break-apart-system

Le système de désaccouplement dévisse hydrauliquement les tiges de forage. Les mors ont une pression de 11 tonnes et un couple de dévissage de 5 200 Nm.
Foreuse Horizontale Dirigée HDD de fond de fouille TERRA-PIT DJ18 avec système de désaccouplement

Stockage des tiges de forage

Sur la foreuse 5 tiges de forage peuvent être stockées. Les tiges de forage sont conçues dans un acier de haute qualité. Le rayon de courbure est de 24 m.
Foreuse Horizontale Dirigée HDD de fond de fouille TERRA-PIT DJ18 avec système de stockage des tiges de forage

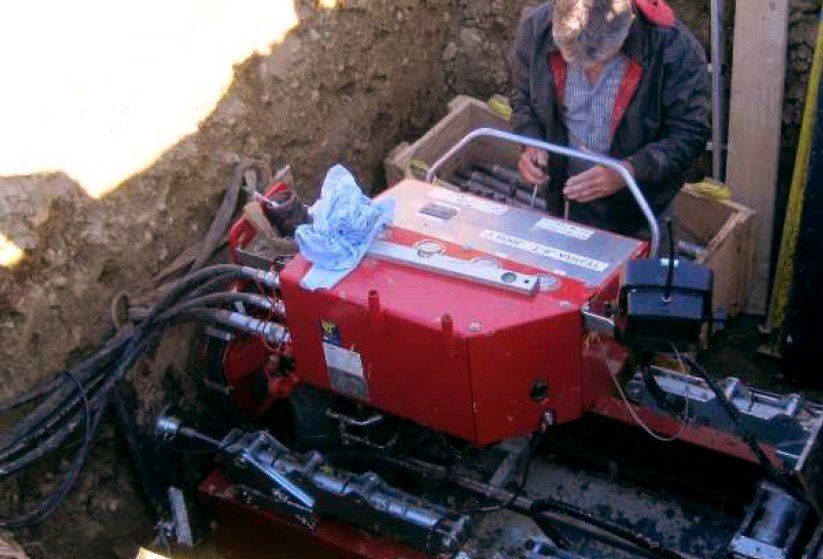

Pupitre de contrôle clair

Tous les composants sur la DJ 18 PIT sont clairement arrangés. Les commandes intégrées du fluide de forage trouvent place sur le pupitre de commande. Pour le moniteur de la détection, une prise de 12 V est prévue. L’affût de forage est équipé d’un piquet de terre et d’une alarme sur choc électrique.

Foreuse Horizontale Dirigée HDD de fond de fouille TERRA-PIT DJ18 avec Pupitre de contrôle

ADBS

La TERRA-PIT DJ 18 est équipée de l'ADBS de la deuxième génération.
Ce système de forage breveté ajuste en quelques millisecondes la vitesse du forage en fonction de la nature du terrain. Elle sera rapide en terrain mou, et lente en terrain dur, mais ce sera toujours la vitesse optimale.

Cela ménage les nerfs de l'opérateur ainsi que les tiges de forage. En outre, pendant le forage du trou pilote, la force de forage est également surveillée. Si la tête rencontre un obstacle inattendu, l'ADBS stoppe immédiatement la vitesse d'avance et fore lentement à travers l'obstacle. Tout cela automatiquement !

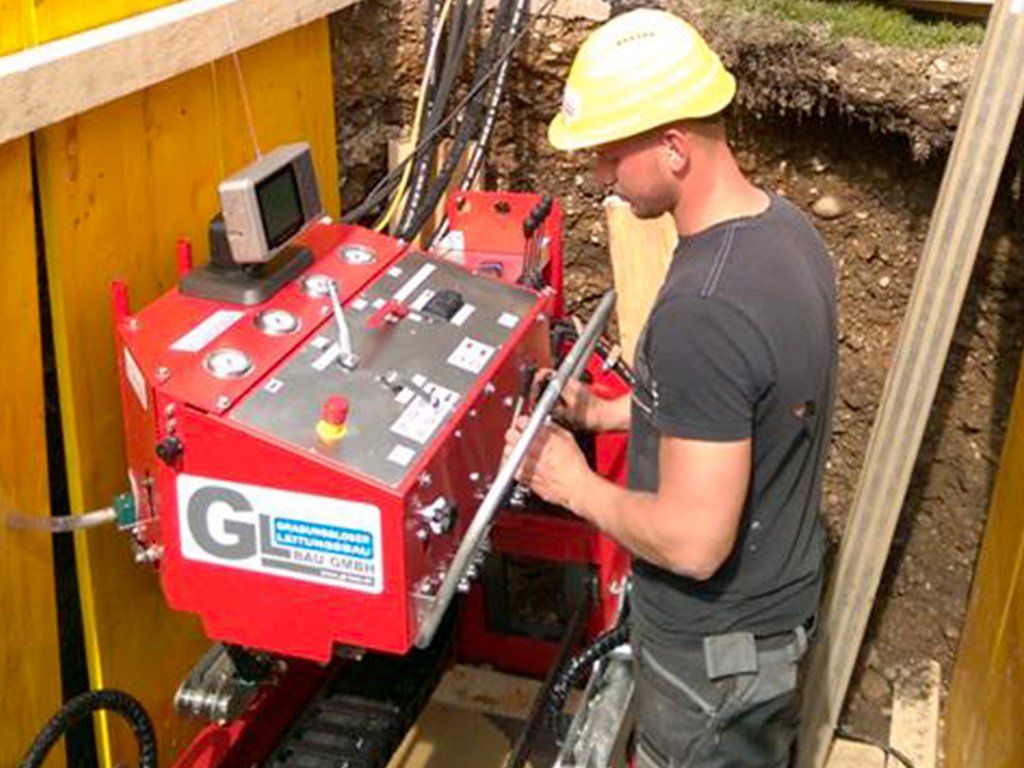

système de forage breveté ADBS de la Foreuse Horizontale Dirigée HDD de fond de fouille TERRA-PIT DJ18

Fluid Rock Drilling

Avec le Marteau fond de trou TERRA-ROCK air + eau, la DJ 18 PIT peut être équipée pour forer aussi dans des roches dures et dans des terrains mixtes. Le pupitre de commande a une option de raccordement intégré pour l’air du compresseur.

Fàorage roche TERRA-ROCK Fluid Drilling avec la Foreuse Horizontale Dirigée HDD de fond de fouille TERRA-PIT DJ18

Groupe hydraulique Hatz

La DJ 18 PIT est propulsée par un puissant moteur diesel HATZ de 75 CV. Le régime du moteur est ajustable du bas au plein régime. Avec les deux circuits hydrauliques indépendants pour la poussée/traction et la rotation, l’opérateur peut travailler avec le maximum des forces de traction et le couple de rotation en même temps.
Groupe hydraulique diesel TERRA de la Foreuse Horizontale Dirigée HDD de fond de fouille TERRA-PIT DJ18

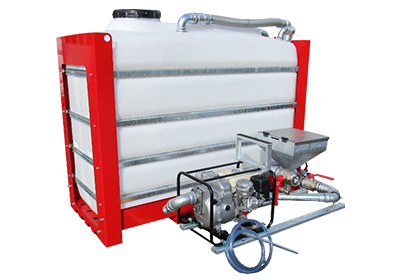

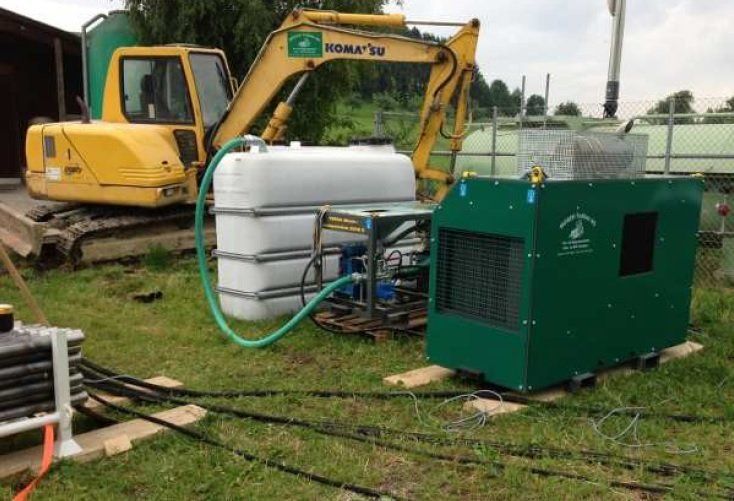

Station de mélange et d’injection

La cuve avec sa diffusion par le fond permet de mélanger la Bentonite en continu. Les cuves sont disponibles en 2’000 ltr, 4’000 ltret 8’000 ltr.

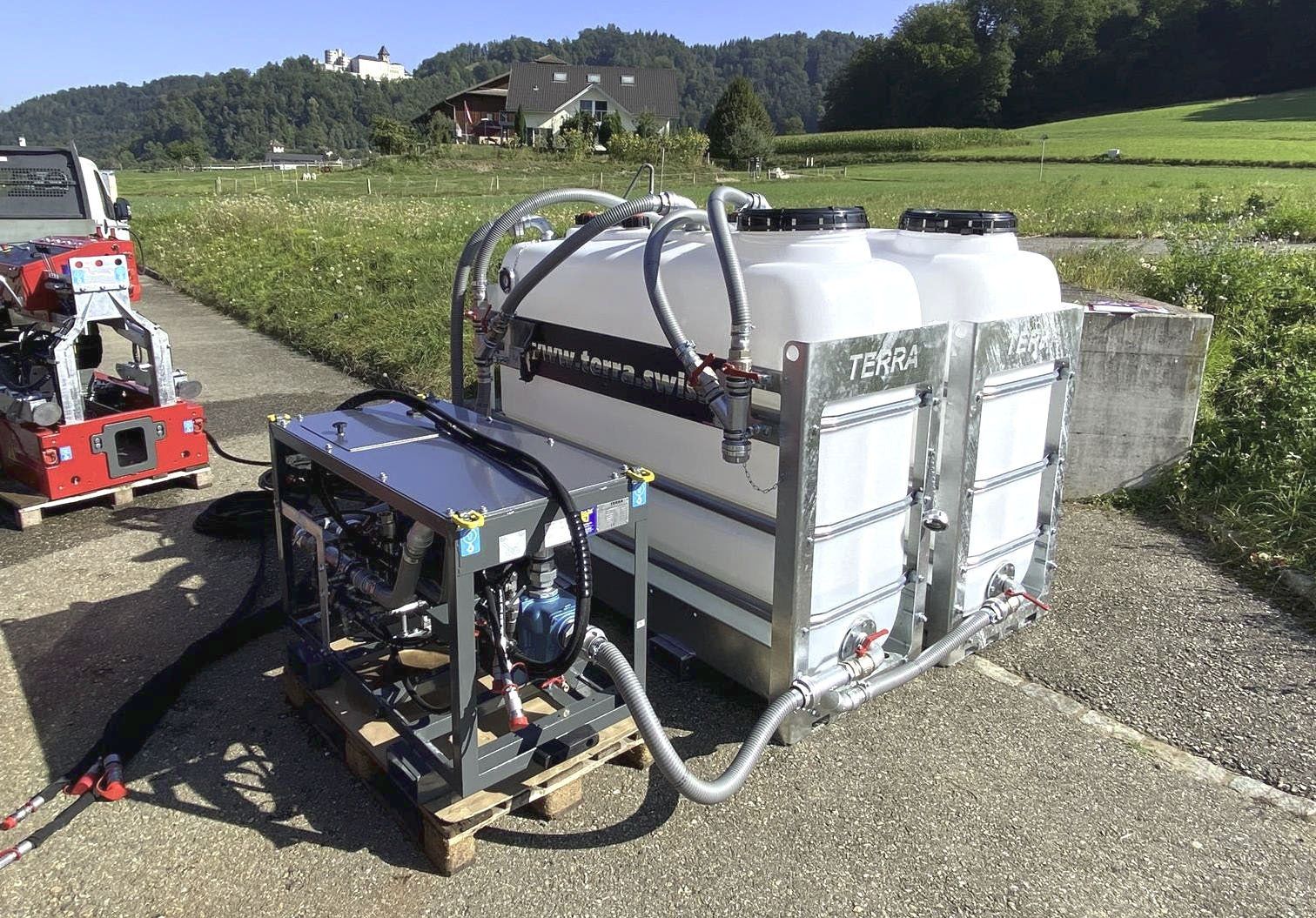

Station de boue (mélange et pompage) et cuve de la Foreuse Horizontale Dirigée HDD de fond de fouille TERRA-PIT DJ18

Caractéristiques

Forces de poussée/traction maxi. 80 KN (8 to)
Couple maxi. 3'000 Nm
Moteur diesel HATZ 55 KW (75 CV)
Volume de fluide maxi. 95 ltr/min.
Longueur du forage maxi. 150 m
Diamètre du forage maxi. ø 420 mm
