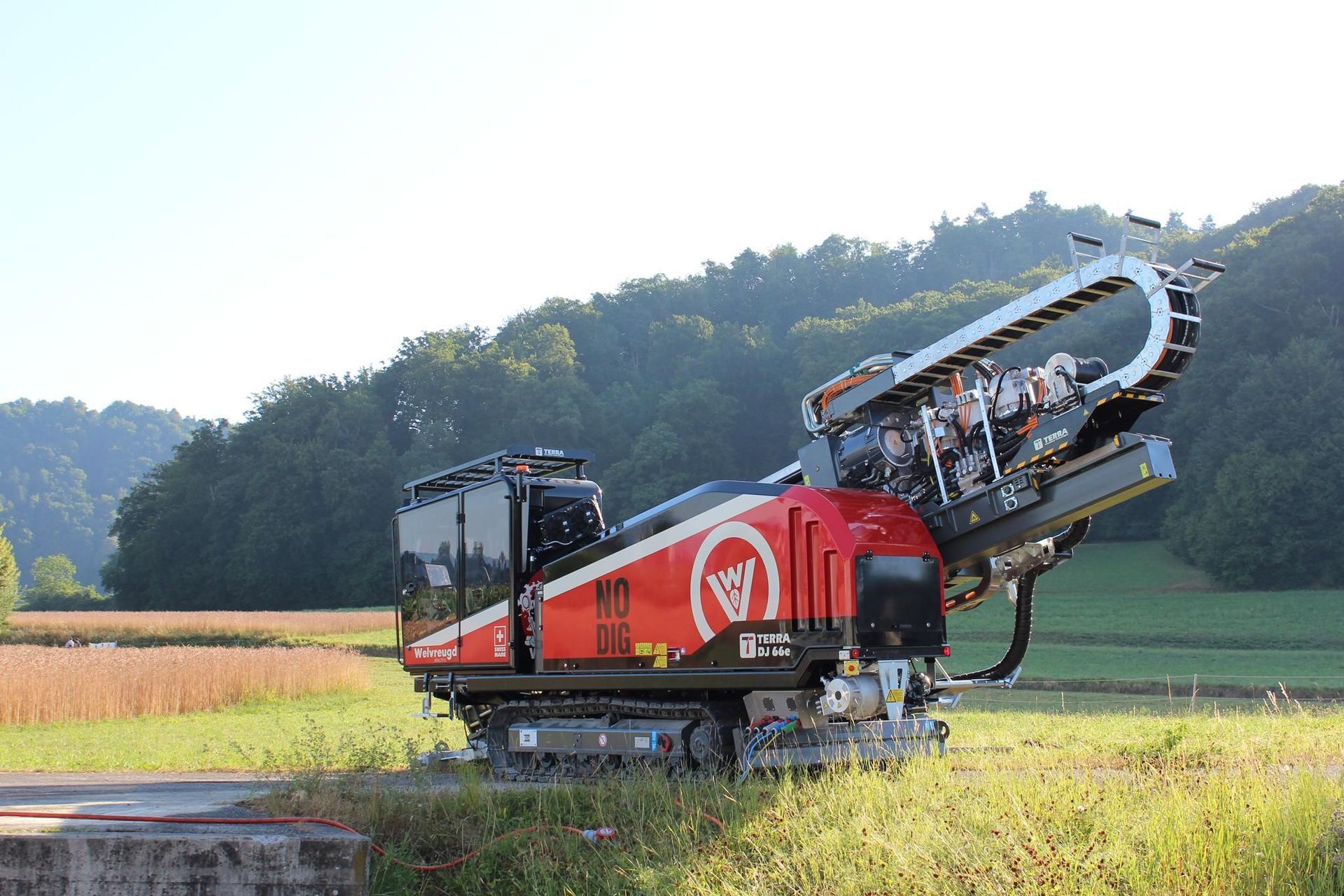

PREMIÈRE FOREUSE HDD DE 30 T ENTIÈREMENT ÉLECTRIQUE
Développée à partir des retours directs de nos clients, la DJ 66e représente la nouvelle génération de foreuses directionnelles horizontales électriques haute performance de TERRA.
Équipée de moteurs 100 % électriques, la TERRA-JET DJ 66e délivre une force de poussée et de traction allant jusqu'à 300 kN (30 t), un couple de rotation de 12 500 Nm et une vitesse de chariot maximale de 230 tr/min. Tous les moteurs électriques fonctionnent avec une efficacité maximale.
Cette combinaison performante garantit une productivité exceptionnelle pour les projets d'installation de grande envergure, permettant un travail plus rapide et plus efficace avec un temps d'arrêt minimal.
ALIMENTATION ÉNERGÉTIQUE DURABLE
La DJ 66e est alimentée par un système de propulsion entièrement électrique. Ce système comprend une batterie rechargeable d'une capacité de 100 kWh, plusieurs chargeurs embarqués et des onduleurs qui régulent la tension et le courant. Aucun carburant n'est nécessaire, ce qui réduit considérablement les émissions de CO2.
De plus, la DJ 66e est silencieuse et répond à la demande croissante de solutions de chantier respectueuses de l'environnement et peu bruyantes.
DÉBIT DE BENTONITE ÉLEVÉ
La DJ 66e est conçue pour une productivité maximale. Sa pompe externe haute pression de 1 000 l/min garantit des performances optimales. Les données de forage en temps réel sont transmises au cloud via un système télématique intégré.
RAMPE DE FORAGE OSCILLANTE (BREVETÉE)
La DJ 66e est équipée d'une rampe de forage oscillante brevetée. Elle permet des angles d'entrée exceptionnels de 19 % à 58 % (11° à 30°). Ainsi, même les tuyaux pré-cintrés peuvent être insérés.

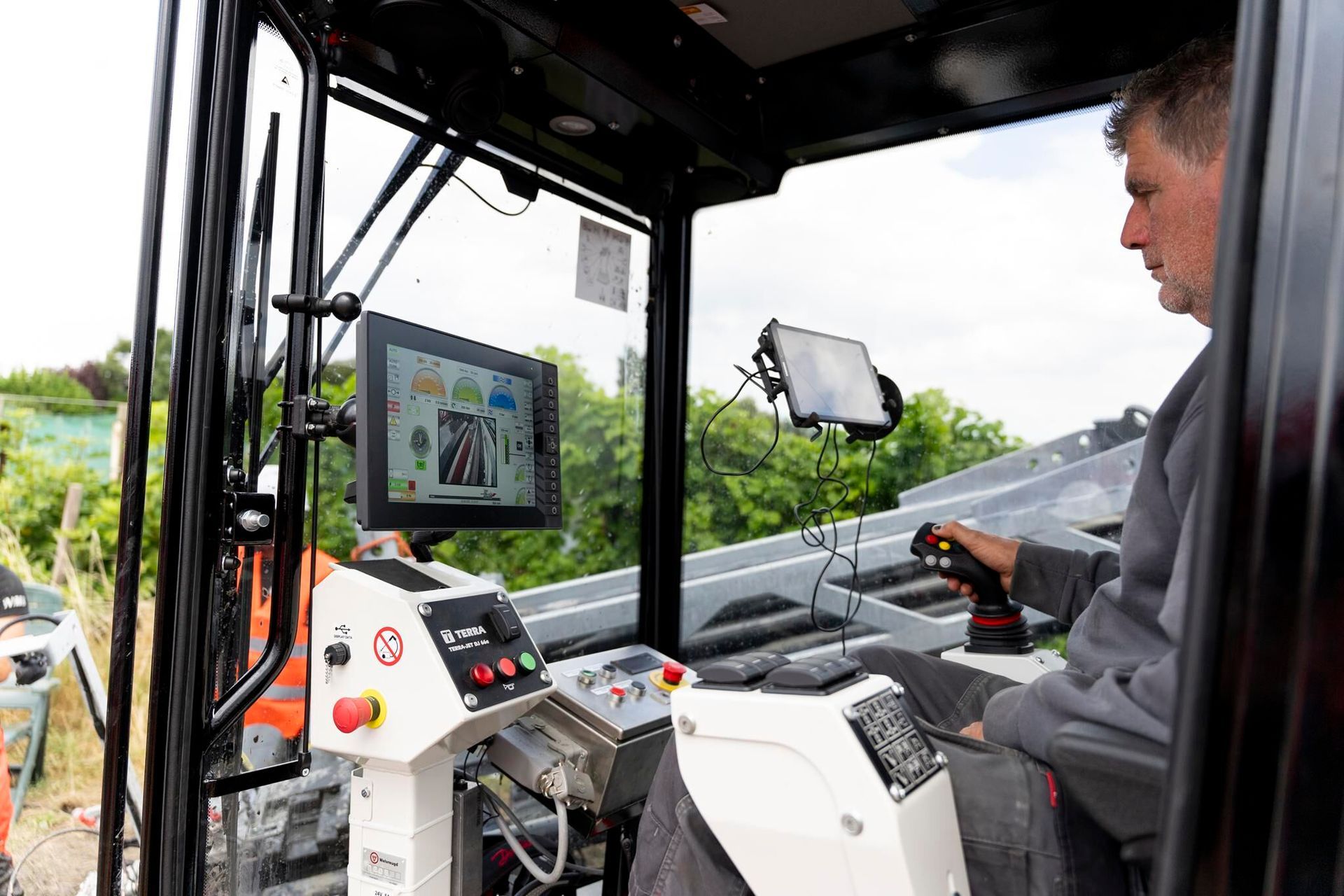

CABINE AVEC DISPOSITIF MAINS LIBRES
La DJ 66e est équipée d'une cabine entièrement fermée offrant un confort optimal à l'opérateur, avec notamment un dispositif mains libres intégré, la climatisation et un petit réfrigérateur. L'espace accru pour les jambes assure le confort des foreurs même lors de longues journées de travail. Elle offre une visibilité exceptionnelle sur les opérations de forage, avec une vue dégagée sur les points critiques, tels que l'entrée du terrain, le break-apart et le chariot d'entraînement.
ALIMENTATION EXTERNE
La DJ 66e peut être alimentée directement par le réseau électrique public, un générateur ou une batterie externe. Le système de distribution d'alimentation intégré nécessite trois phases de 400 V (CA) à 50 Hz et un courant de 125 A. Tous les composants sont mis à la terre via un système de sécurité intégré.
SYSTÈME POWERLOCK
La DJ 66e utilise un système de connecteurs PowerLock haute performance pour un transfert d'énergie sûr et efficace entre la source d'alimentation externe et l'unité de distribution d'énergie de la machine. Cette interface enfichable de qualité industrielle permet un raccordement rapide et fiable à l'alimentation électrique haute tension, garantissant un temps d'installation minimal et une sécurité maximale.

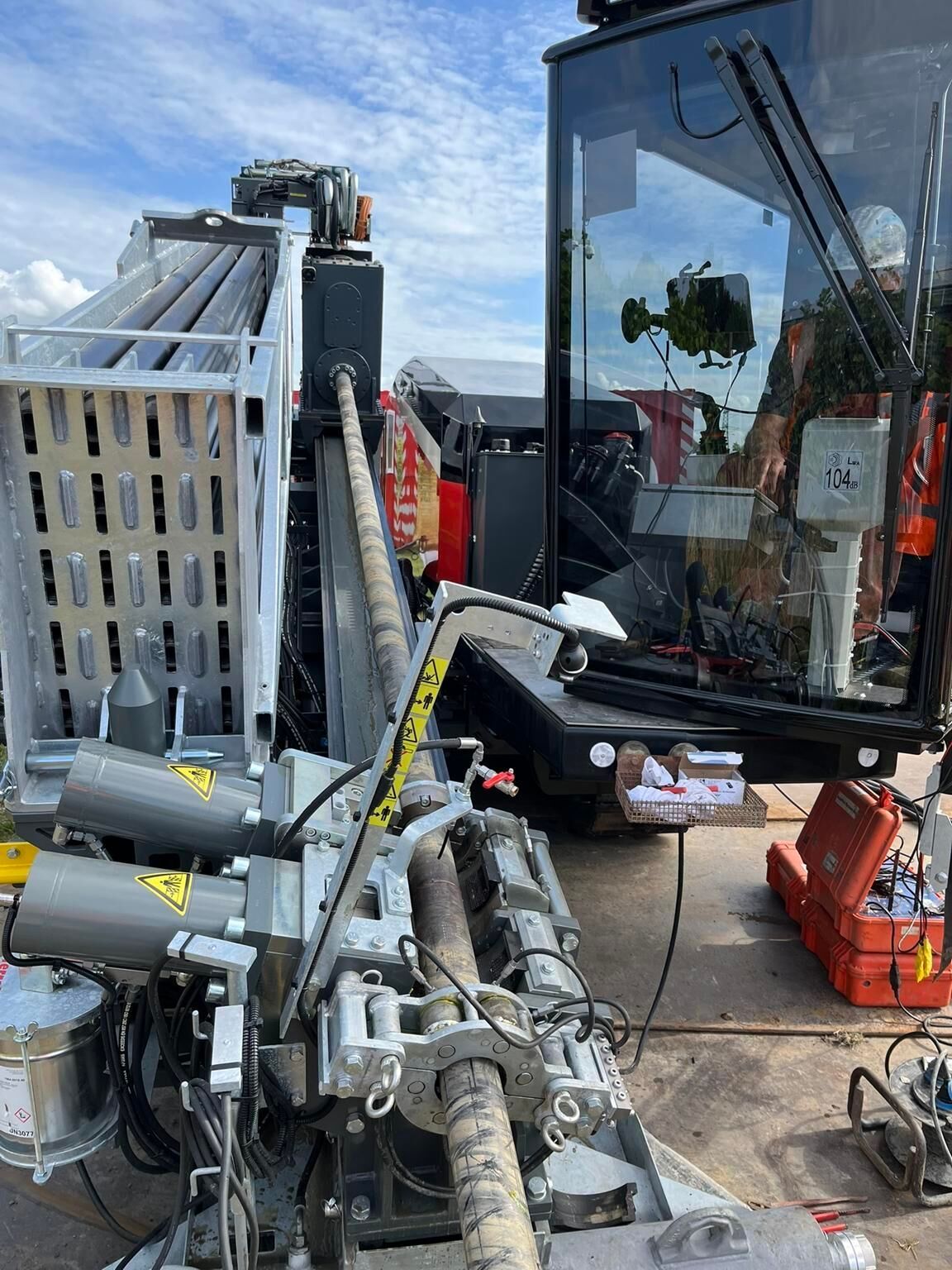

MAGASIN DE TIGES DE FORAGE (GALVANISÉ À CHAUD)
La DJ 66e embarque 32 tiges de forage de 4,57 m de long chacune. Pour une productivité accrue, il suffit de remplacer le magasin vide par un magasin plein. Toutes les pièces en acier sont galvanisées à chaud pour une durabilité optimale.
L'écartement des mâchoires du break-apart de la DJ 66e est suffisamment large pour permettre l'insertion du système gyroscopique Brownline dans l'unité de serrage. Ceci facilite l'utilisation du système gyroscopique sur le chantier.
SYSTÈME GYROSCOPIQUE BROWNLINE
En option, TERRA propose un enrouleur de câble électrique pour le système gyroscopique Brownline. Ce système permet le forage avec des outils de guidage par câble. Le câble est directement connecté à l'écran de la cabine pour une utilisation simplifiée.
Caractéristiques
| Forces de poussée/traction maxi. | 300 kN (30 to) | |
| Couple maxi. | 12'500 Nm | |
| Moteurs | électrique | |
| Alimentation | 3x 400V(AC), 125A, 50Hz | |
| Volume de fluide maxi. | 1000 ltr/min | |
| Niveau sonore | 65 dB(A) |
