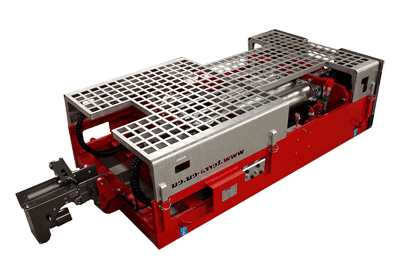

X 1000
Puissant

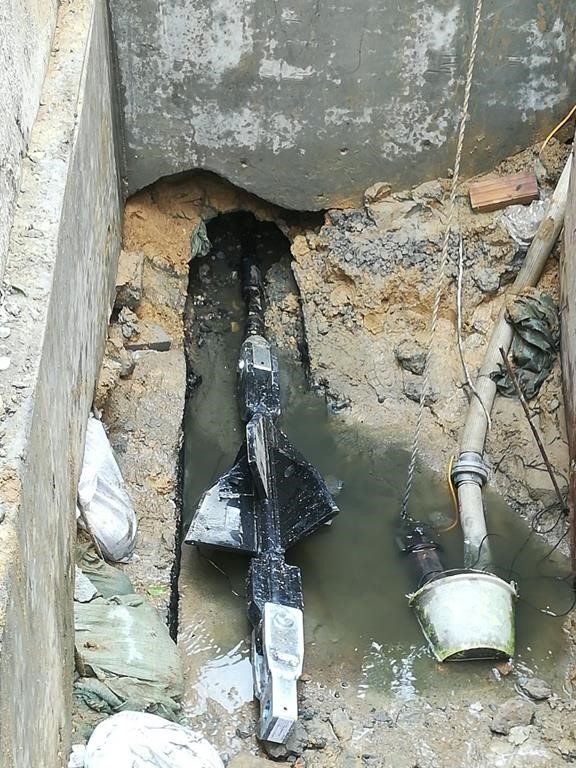

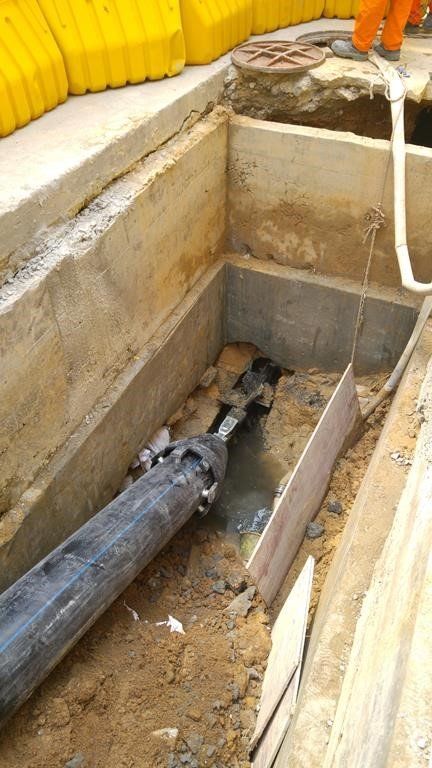

Le TERRA-EXTRACTOR X 1000 est l’un des éclateurs à barres les plus puissants pour la réhabilitation d’anciennes canalisations ø 100-600 mm (4’’ – 24’’) en fonte, acier, argile et PE/PVC. Avec une force de traction de 100 tonnes à 250 bars, des canalisations jusqu’au ø 600 mm peuvent être remplacées par de nouveaux tuyaux en PEHD. Des canalisations plus petites peuvent être réhabilitées jusqu’à 250 m de longueur. La vitesse de travail est de 96 m/h. Le X 1000 est propulsé par un puissant moteur John DEERE qui respecte les dernières émissions environnementales Tier 4 interim (Euro 3B).

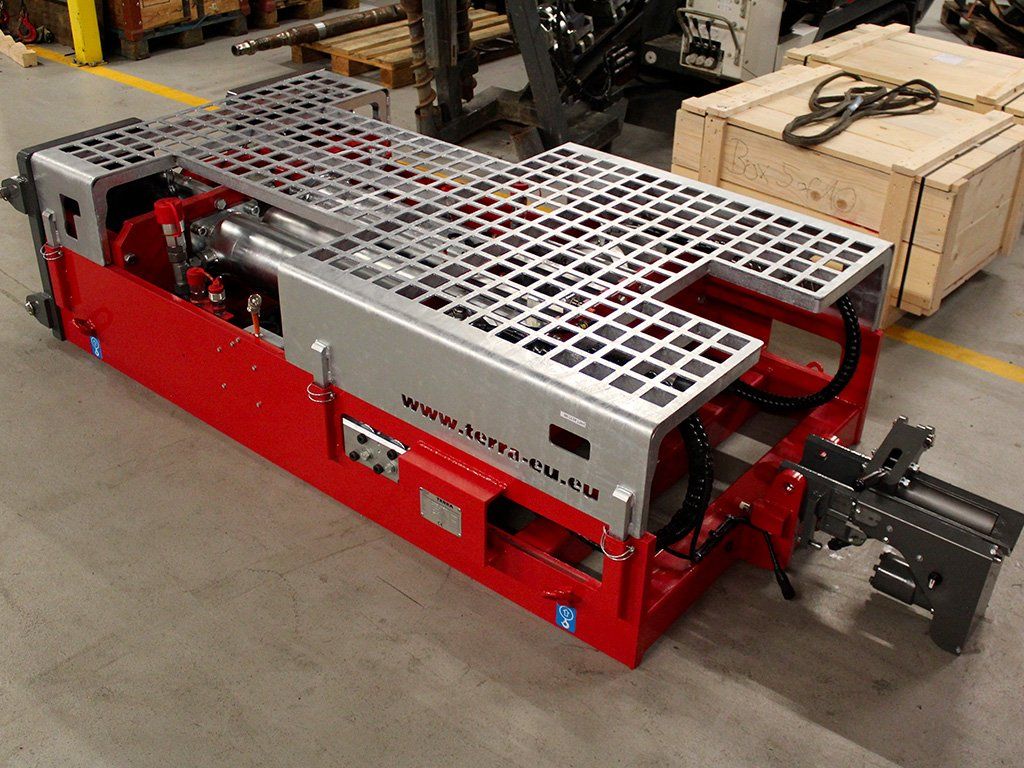

Éclateur à barres entièrement automatique
Le TERRA-EXTRACTOR X 1000 est équipé d’un contrôleur PLC. L’opération de tirage est entièrement automatique à l’appui sur un bouton. Différents capteurs ainsi qu’une commande conviviale facilitent le travail de l’opérateur avec la machine. Le X 1000 offre aussi une assistance hydraulique pour le (dé)vissage des barres.

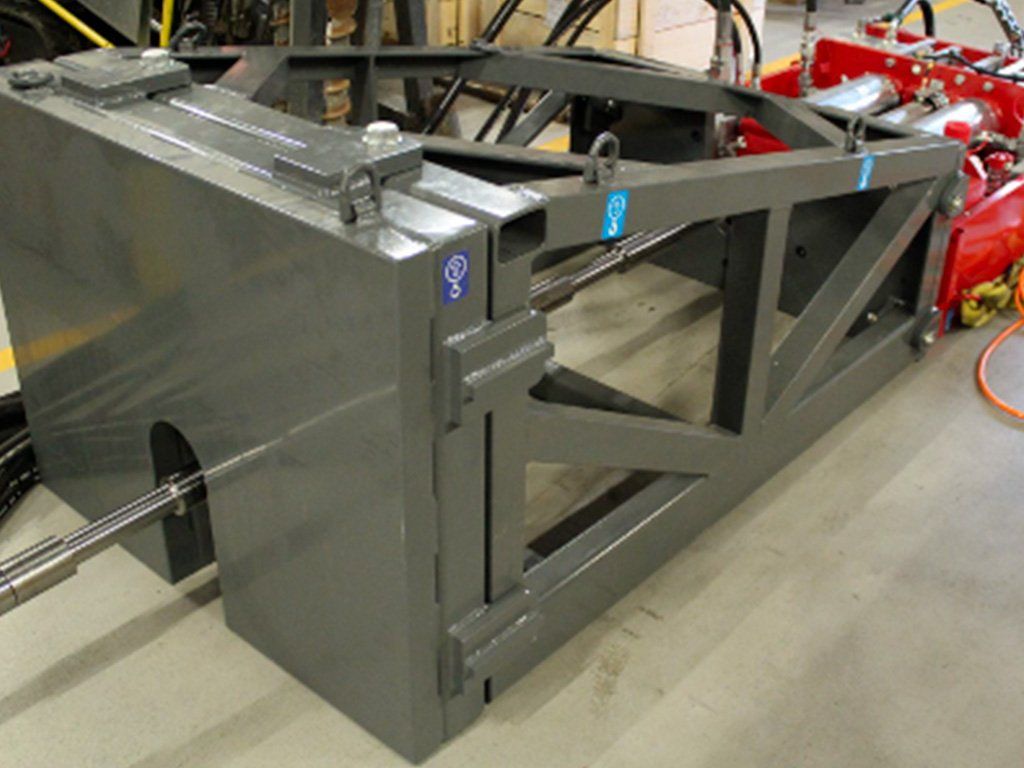

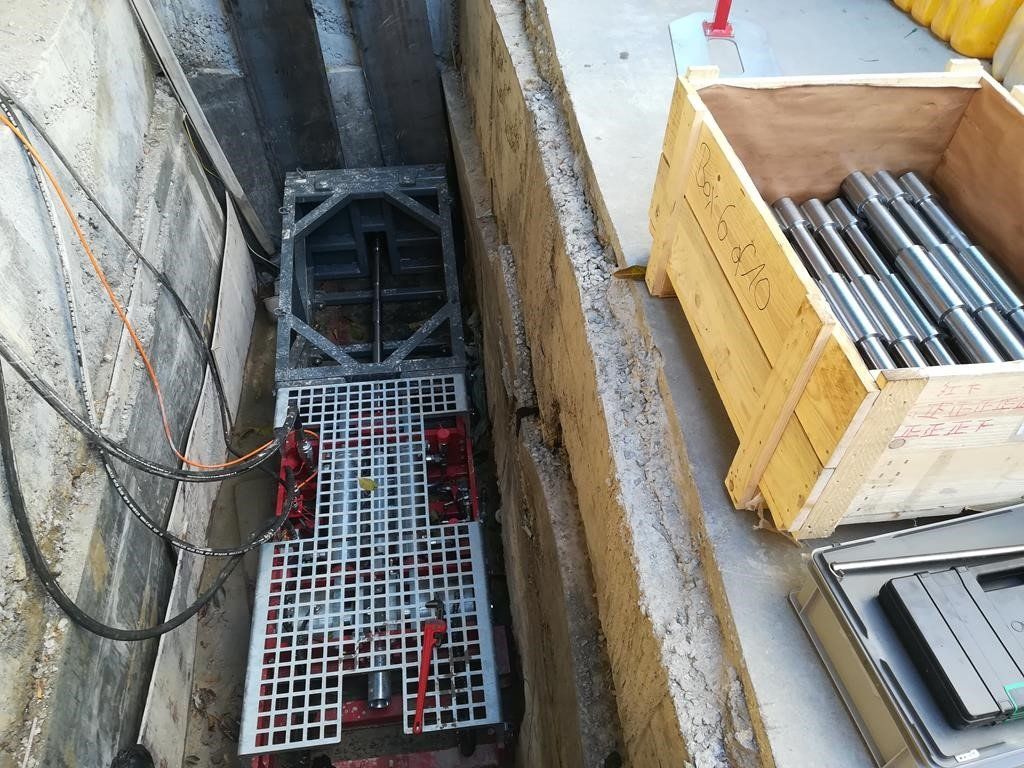

Plaque d'appui et cadre avant
La plaque d’appui répartit les 100 tonnes de force de traction sur le front de fouille. A la fin de l’éclatement, tous les outils peuvent facilement être démontés dans le cadre avant.

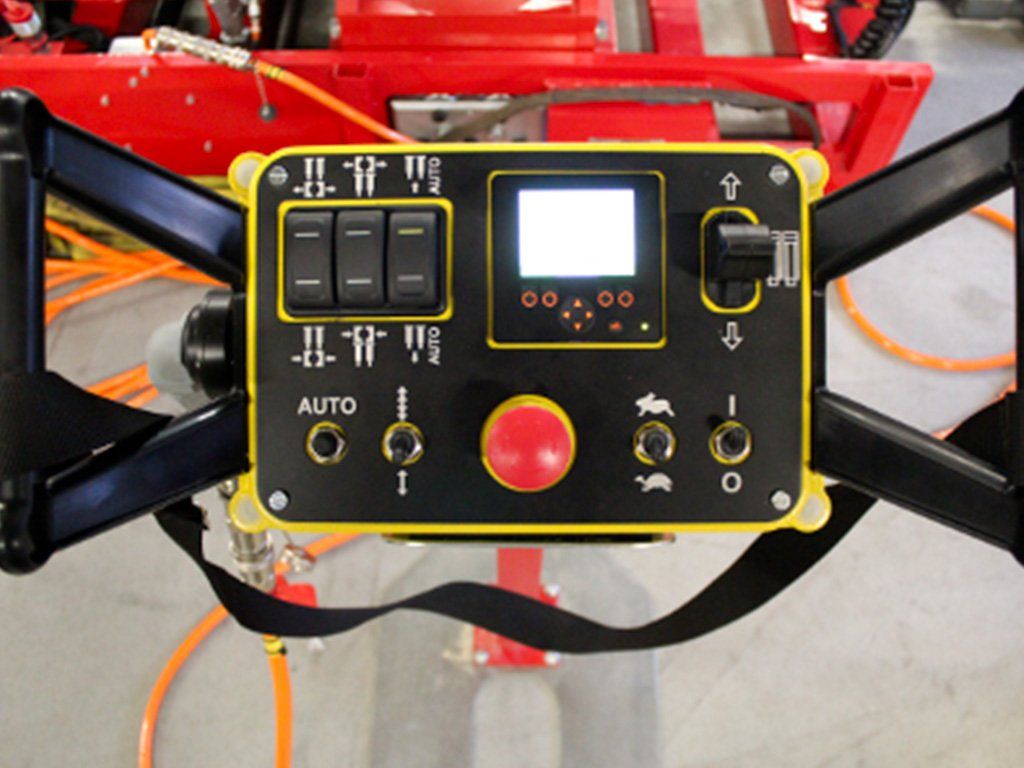

Télécommande simple
La télécommande portable avec son écran couleur facilite le travail de l’opérateur. La procédure de tirage peut être complètement automatique à l’appui sur un bouton ou manuelle en utilisant les commandes simples du joystick et des boutons. La pression hydraulique, la force de traction et les capteurs sont indiqués en permanence sur l’écran couleur.

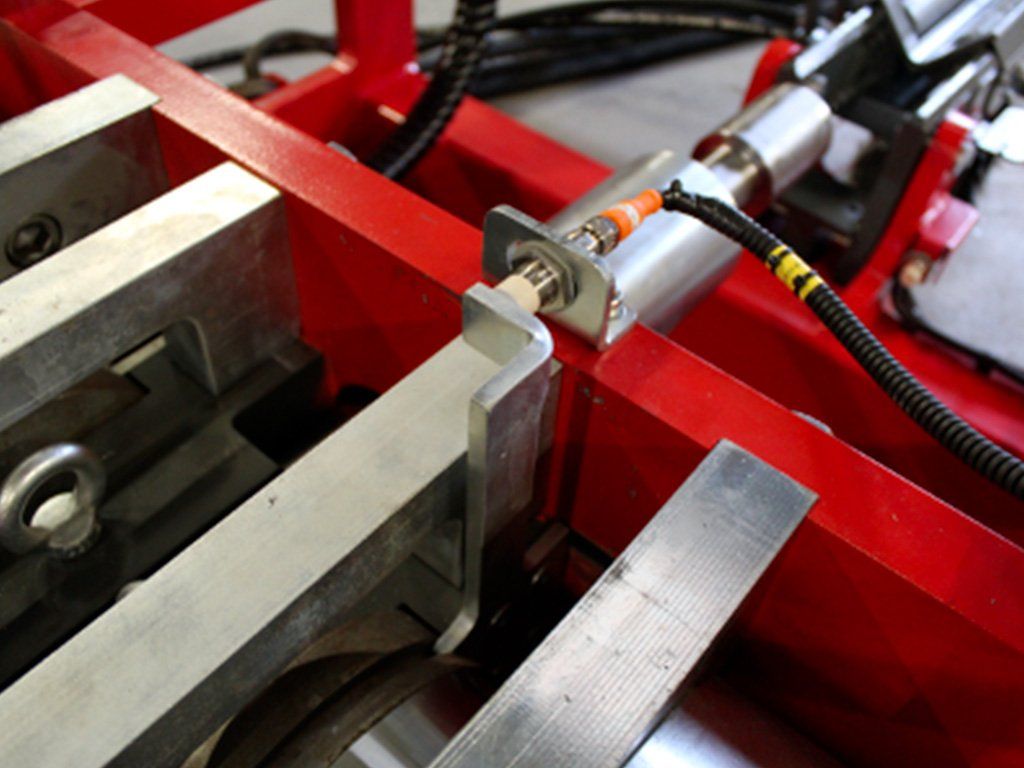

Capteurs de pression
Plusieurs capteurs surveillent la procédure de tirage et les forces de serrage. Les capteurs de position mesurent la position des barres et des mors de serrage.

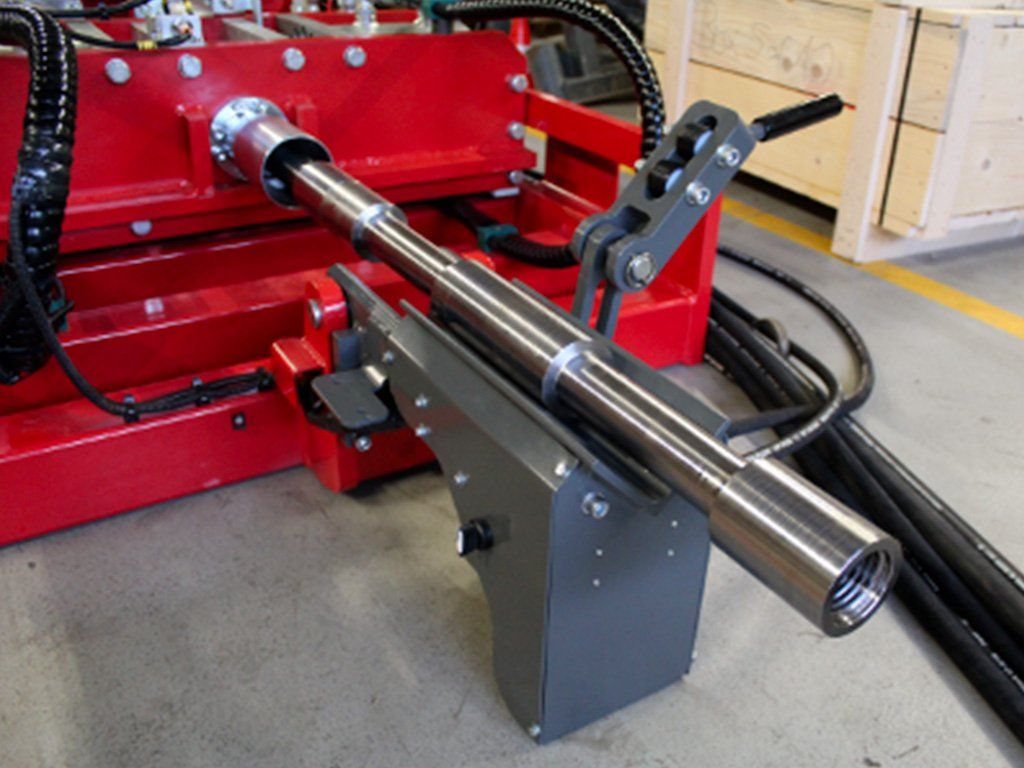

Aide au vissage des barres
Lors des opérations d’insertion et de traction les barres sont montées/démontées hydrauliquement. Développée spécialement, la poignée avec ses rouleaux de pression aide au vissage/dévissage des barres. Cela rend l’opération beaucoup plus facile.

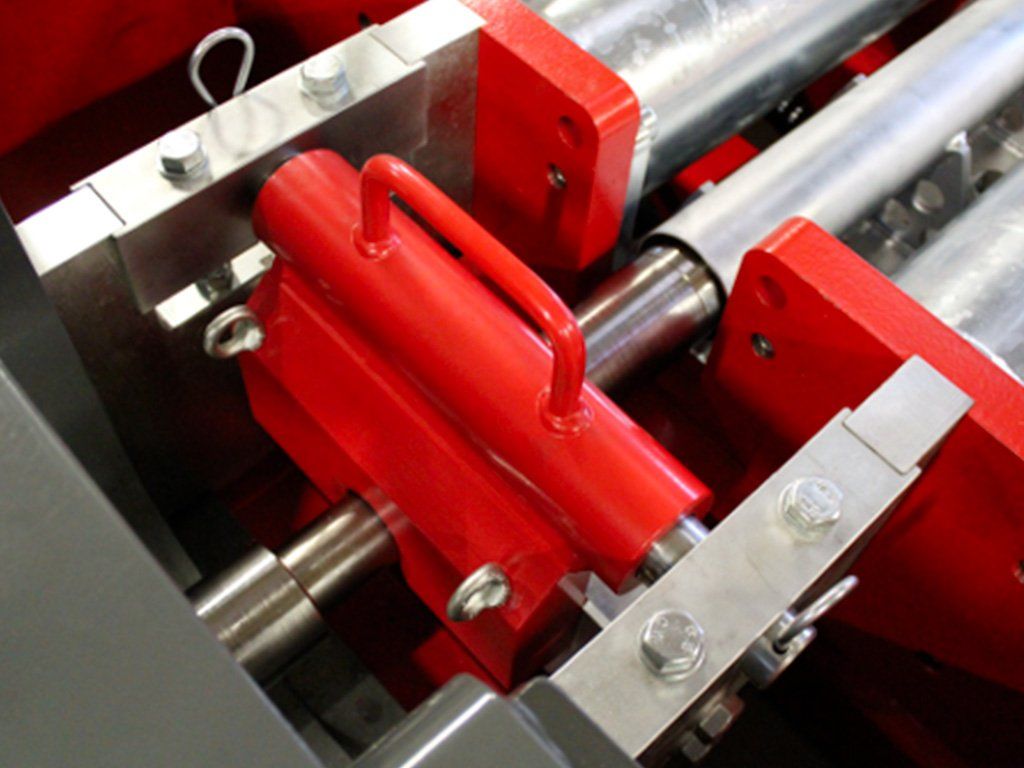

Contre mors
Le contre mors consiste en un système purement mécanique. Il bloque les barres lorsque les mors de traction sont ouverts pour la sécurité et prévenir du retour en arrière des barres.

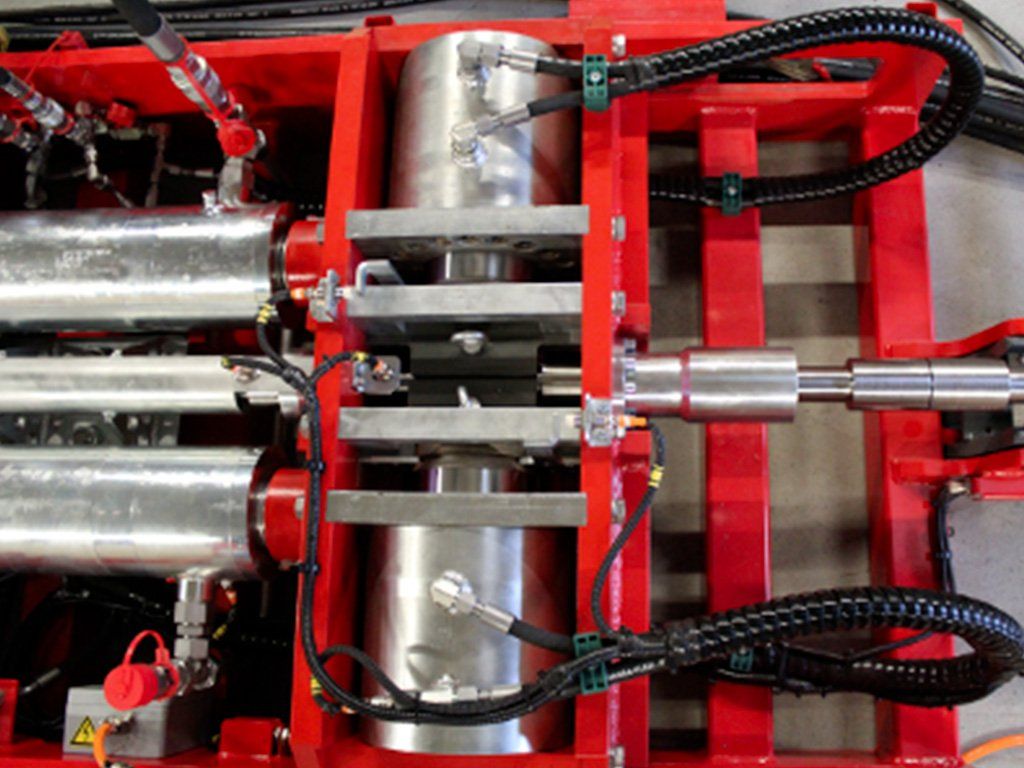

Mors principal
Le mors principal se compose de deux mors de serrage hydrauliques. Ils garantissent une prise sûre et fiable des barres.

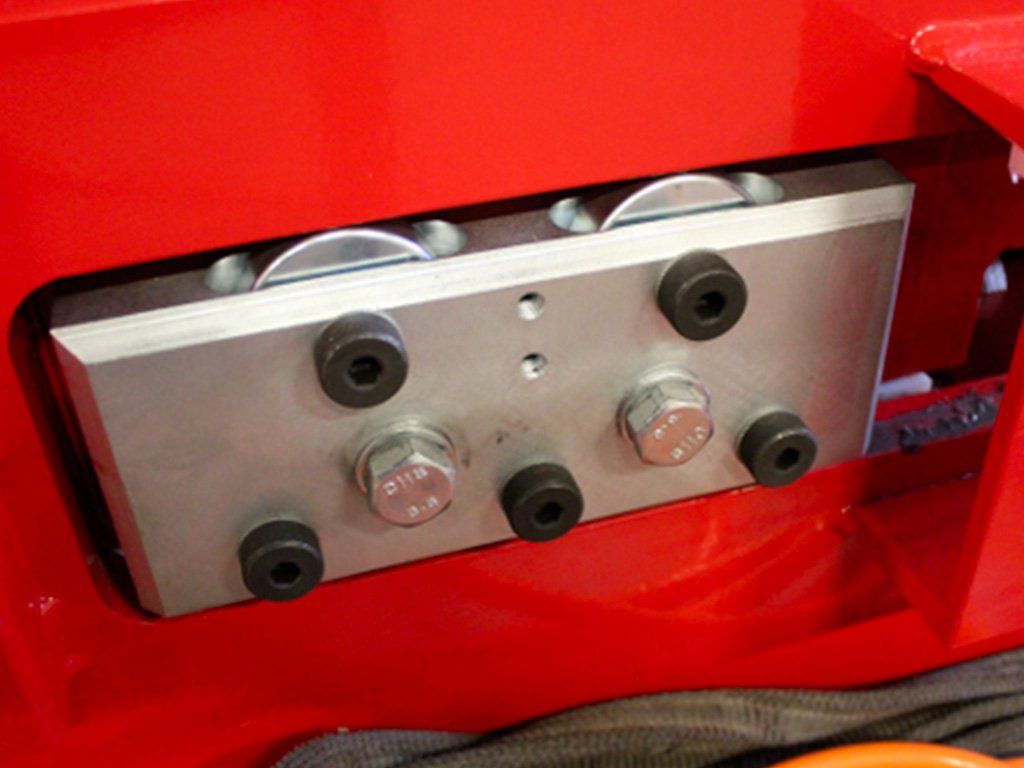

Bloc de roulement
Le mors principal se déplace délicatement dans le châssis grâce au bloc de roulement. Les rouleaux peuvent facilement et rapidement être entretenus et remplacés. L’entretien est simple et ludique.

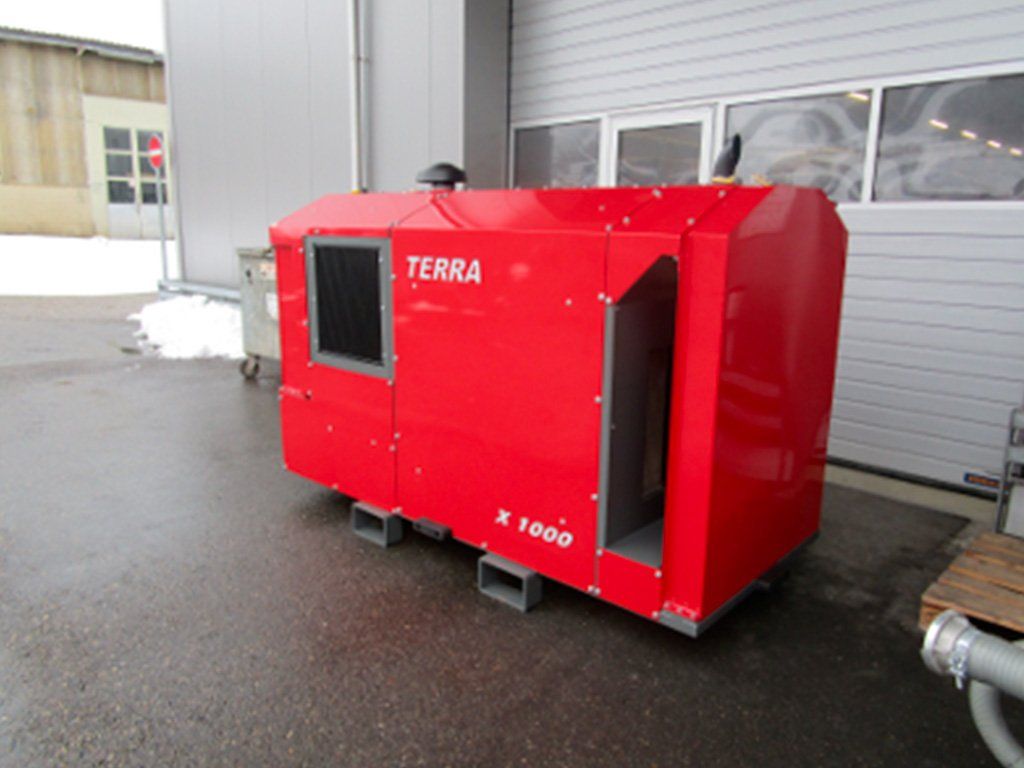

Groupe hydraulique
Le X 1000 est propulsé par un puissant moteur JOHN DEERE de 142 CV. Le groupe hydraulique offre deux circuits indépendants.

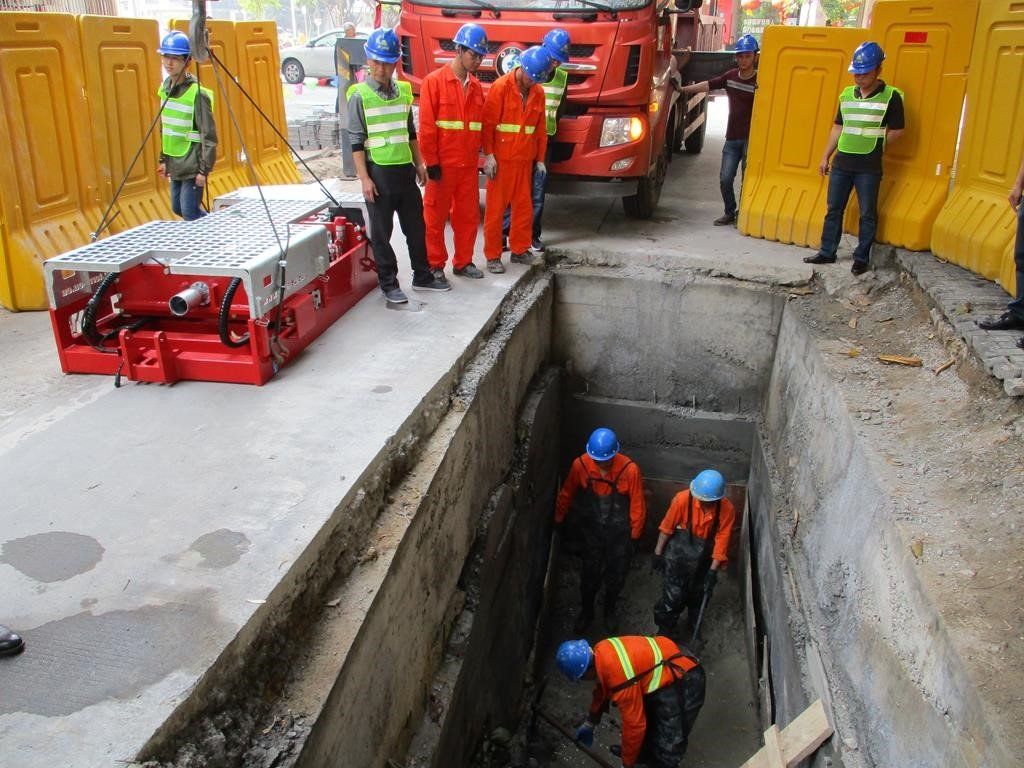

Le groupe hydraulique se manutentionne facilement avec des élingues ou avec des fourches.
Large refroidisseur d’air avec 32 kW de capacité frigorifique. Il peut aussi fonctionner en milieu désertique et tropical.
Caractéristiques
| Force de traction | 100 tons (1000 kN) | |
| Vitesse de tirage | 96 m/h | |
| Longueurs d'éclatement | 250 m | |
| Diamètre de la barre | ø 75/51 mm |
