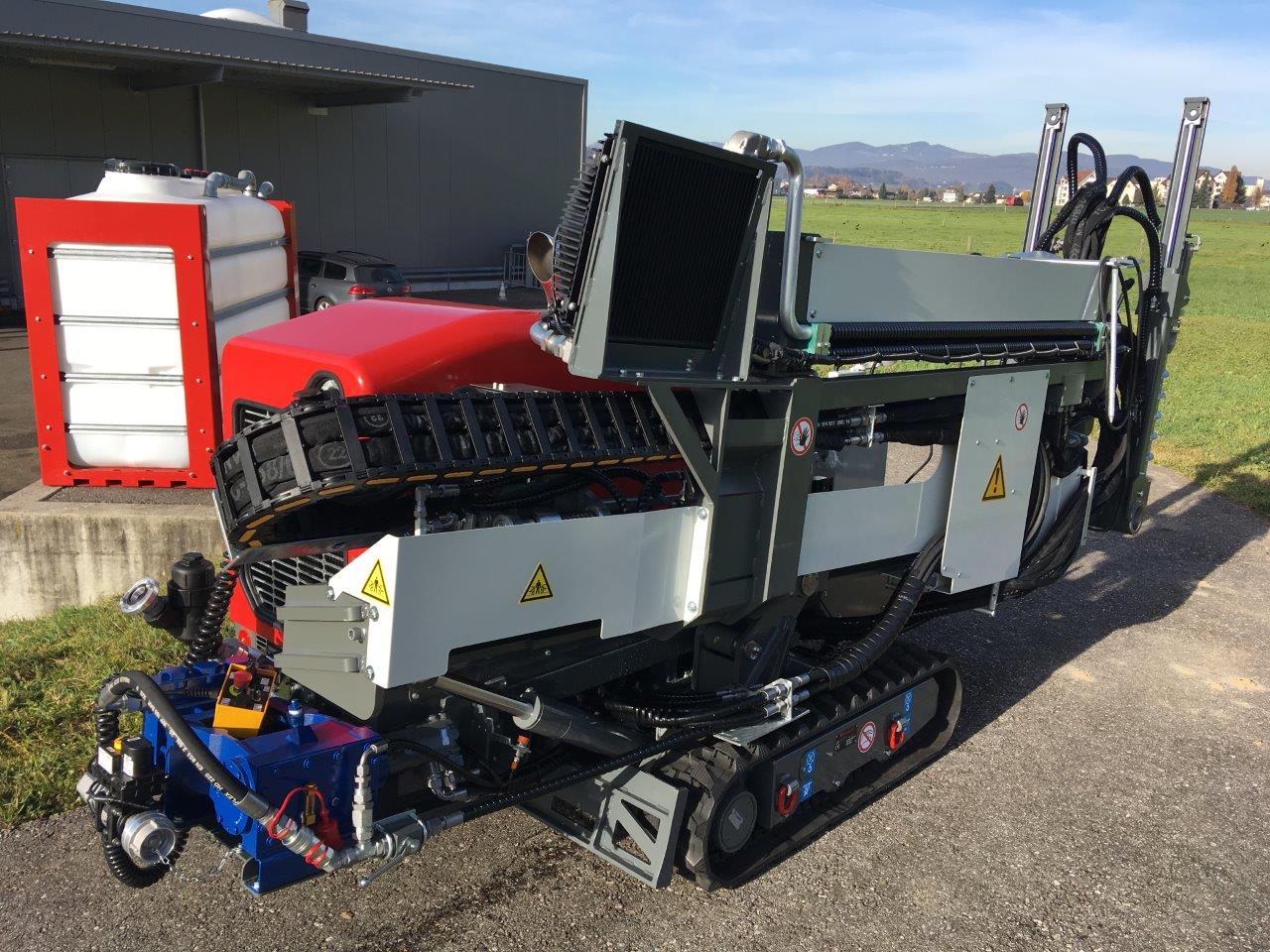

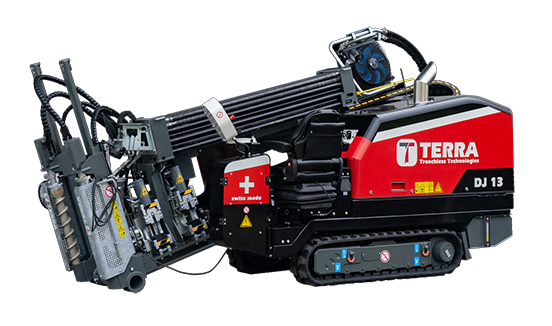

DJ13

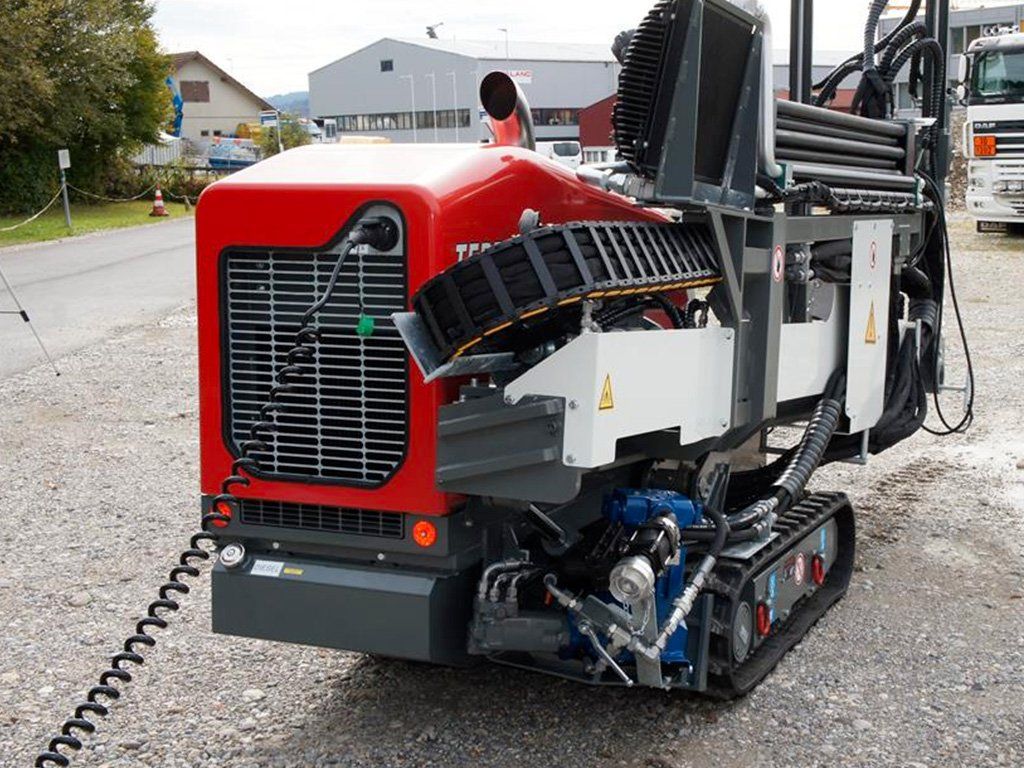

Puissant moteur HATZ 75 CV
Propulsée par un puissant moteur diesel HATZ de 75 CV (Stage 5), la TERRA-JET DJ 13 offre jusqu’à 6 tonnes de force de poussée et de traction, 1‘800 Nm de couple et surtout une vitesse maximale de rotation de 250 rpm.
Le faible encombrement et le niveau sonore réduit à l’oreille de l’opérateur rendent la TERRA-JET DJ 13 conviviale et durable. Son temps d’installation rapide et sa mobilité accrue vous aident à utiliser votre machine dans les zones urbaines ou dans les jardins de particuliers.

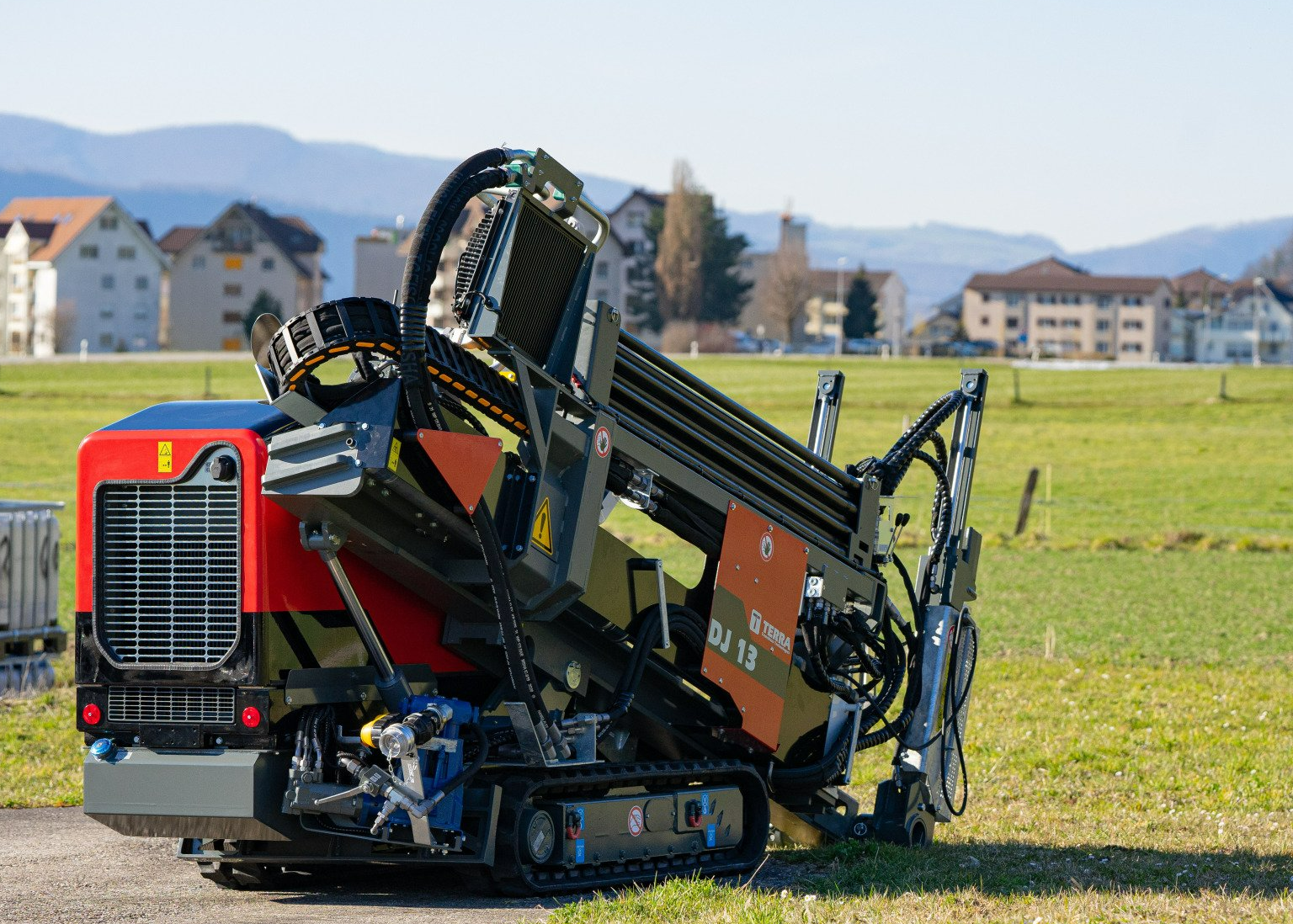

Des caractéristiques exceptionnelles
La pompe haute pression FMC est embarquée. Avec un volume de boue accru de 95 l/min., les entrepreneurs peuvent faire face à des conditions de terrain difficiles. TERRA propose également en option une pompe FMC de 150 l/min. de boue de forage.

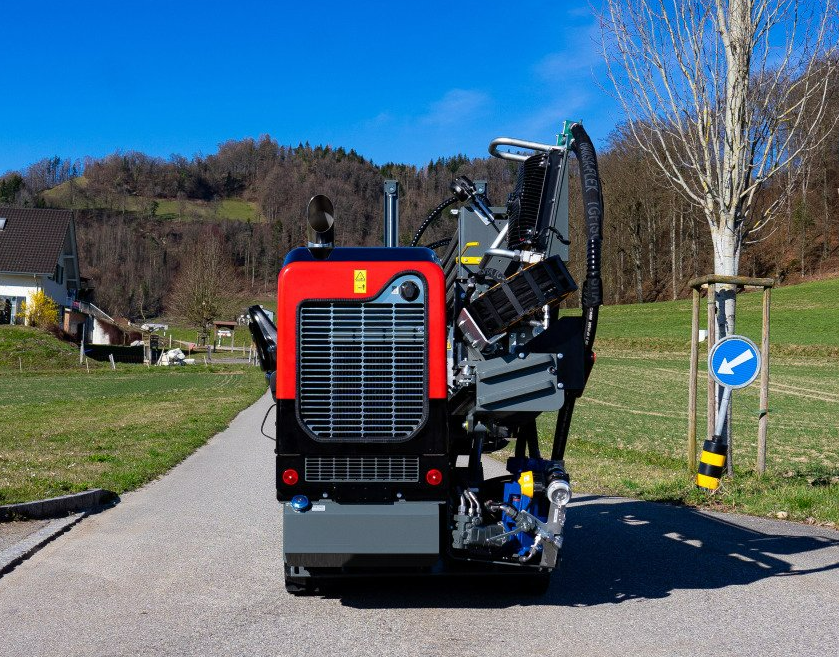

Très compacte
Avec sa conception compacte et sa mobilité accrue la DJ 13 peut traverser des passages de 1,25 m de largeur. La foreuse est pilotée par une télécommande, rapide et sûre.

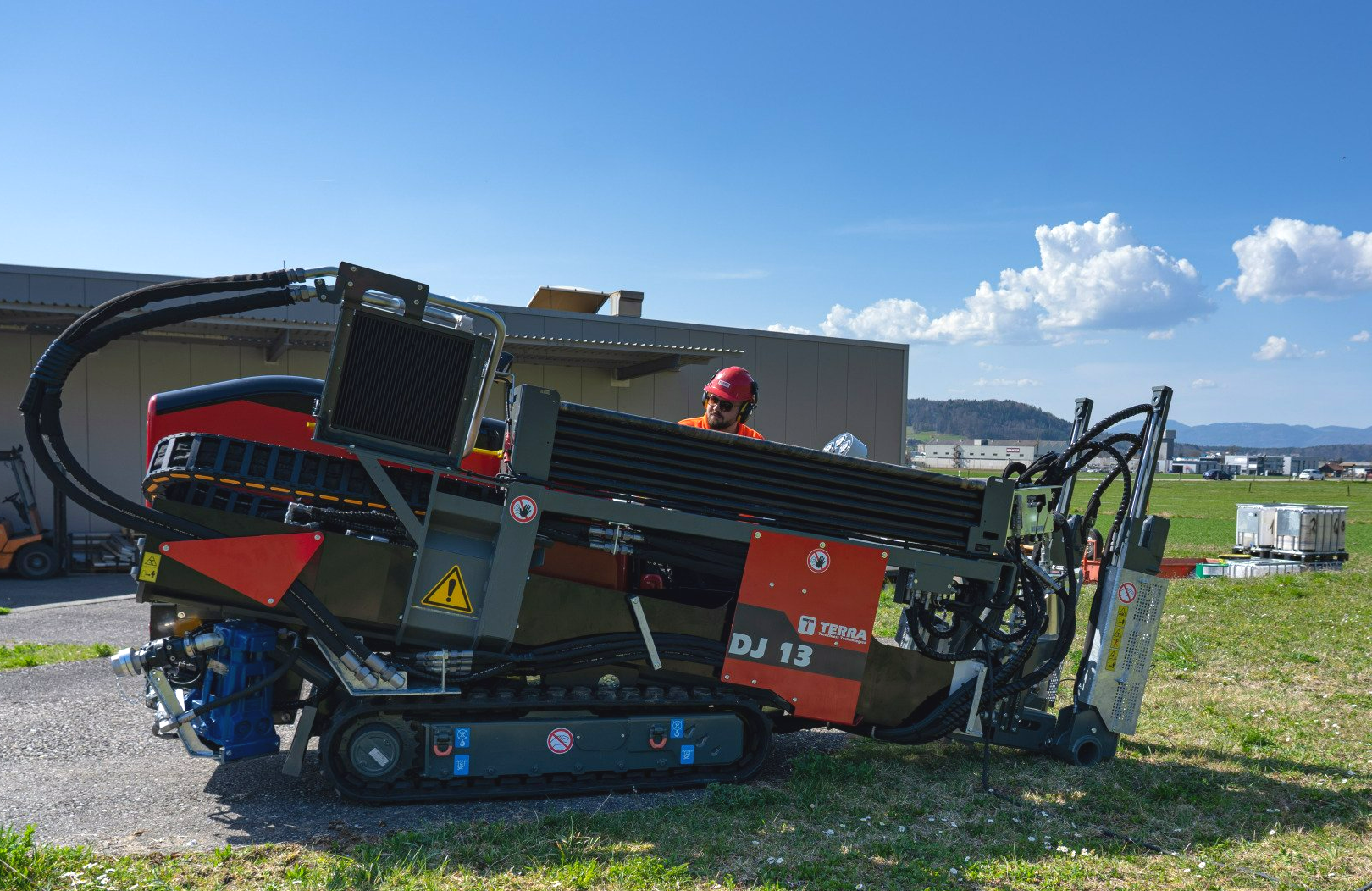

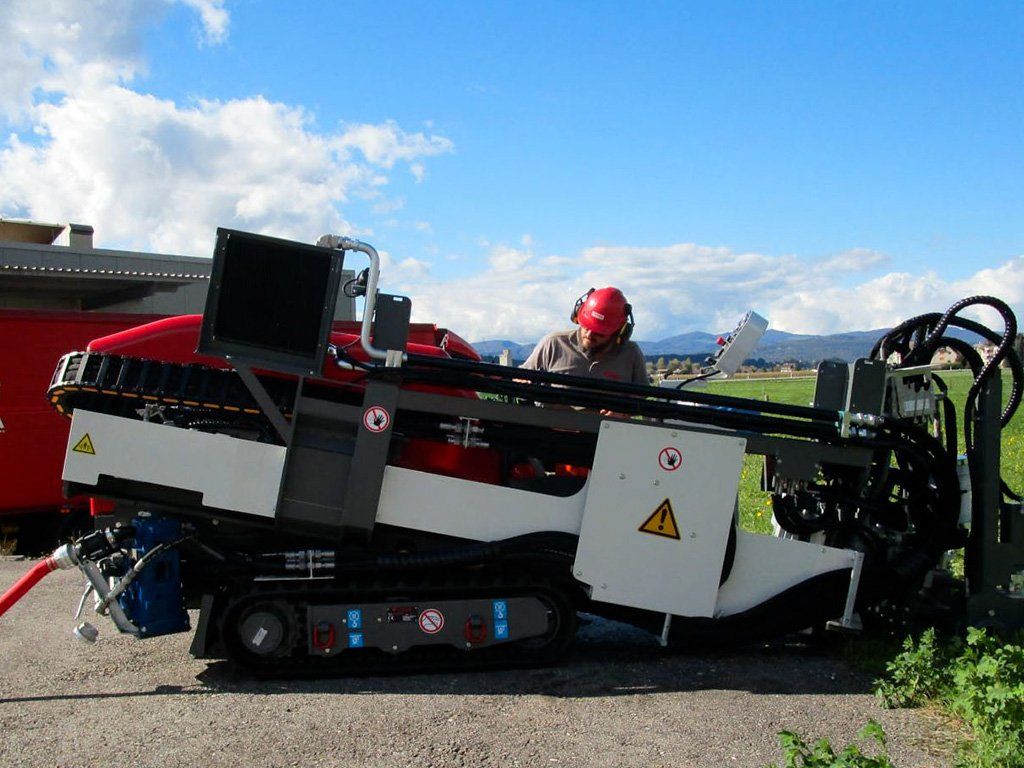

Rampe de Forage Balançante
TERRA a développé une nouvelle cinématique pour la rampe de forage. Elle a deux points de rotation sur deux axes. Avec ce système unique, la rampe de forage peut passer de 18% à 40% (10° - 22°). Les chenilles caoutchouc restent au sol jusqu'à 36% pour une bonne stabilité.

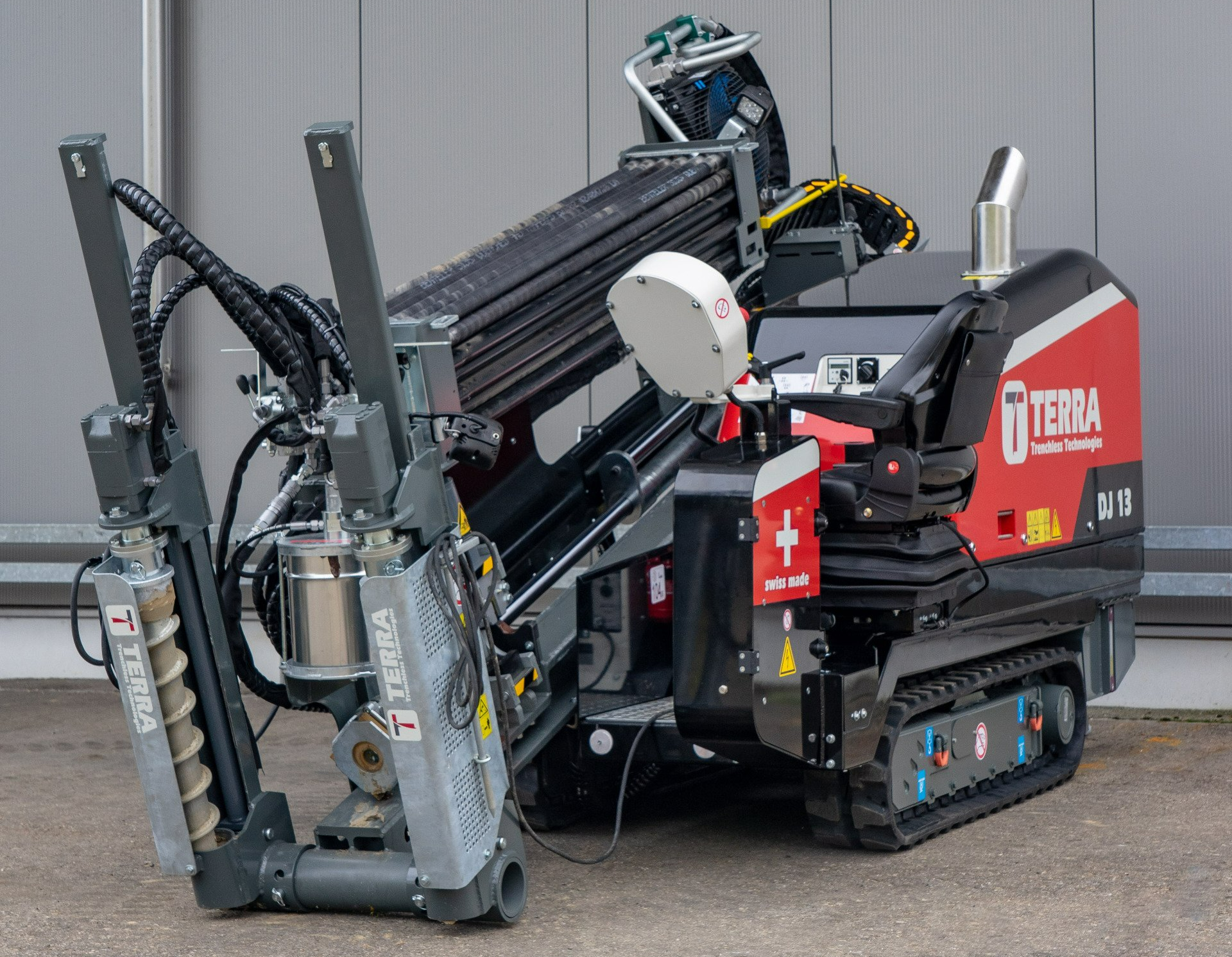

Entraînement à double vérin (breveté)
La poussée et la traction du chariot d’entraînement des tiges de forage sont générées directement par un double entraînement à vérins. Ce système est sans perte, puissant et fiable. Cette nouvelle idée de TERRA permet l’exploitation maximale de la puissance hydraulique pour des forces de forage et d’alésage optimales. Le vérin double fonctionne dans les deux sens avec 6 tonnes. En vitesse rapide le chariot d’entraînement atteint les 33 m/min.
Systèmes d'assistance au forage intelligents
Des sytèmes de forage intelligents, tels que le Thrust Mode, Curve Mode, l’ADBSe ou le Drill Speed Control, rendent le forage plus efficace et plus facile. L’opérateur peut se détendre, la machine fait le travail. Le contrôleur électronique LCP gère tous les systèmes d’assistance au forage et "sent" le sous-sol. Ainsi, la foreuse fonctionne à la plus haute productivité.
Commande à Distance de Conduite
La DJ 13 dispose d'une commande de conduite à distance. La DJ 13 peut être conduite en marchant à côté ou derrière la foreuse.

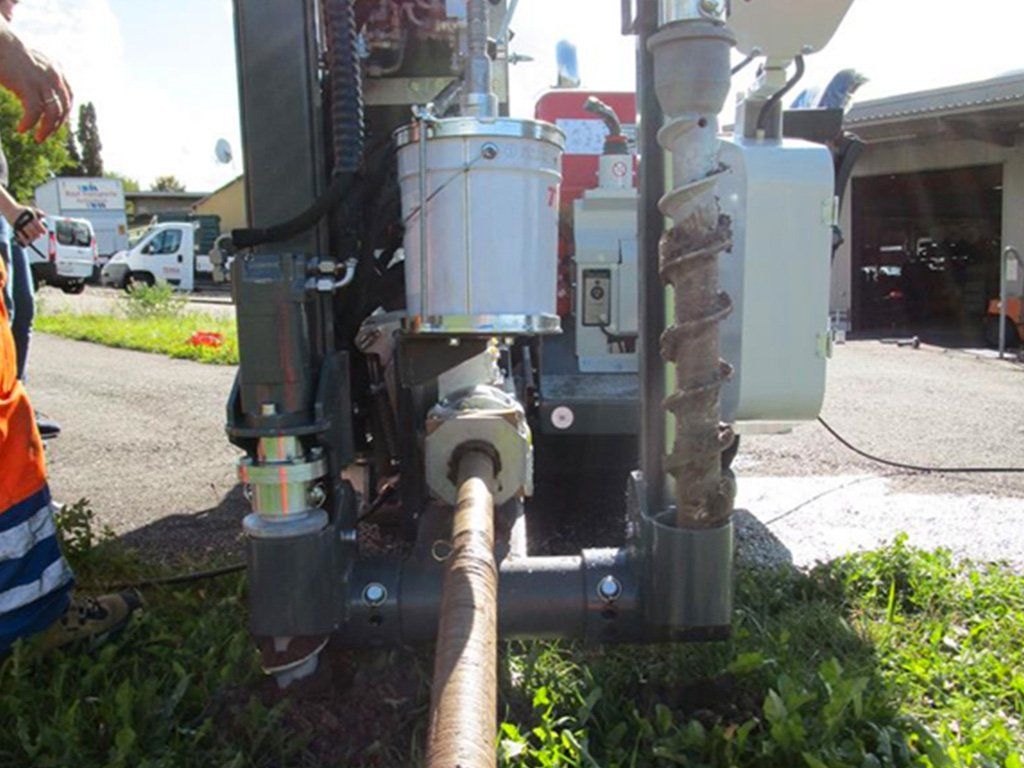

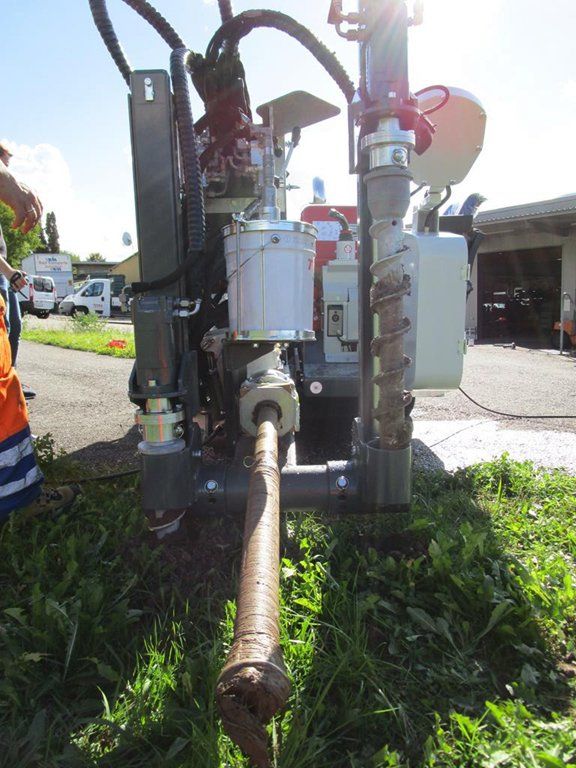

Ancrage hydraulique et système de graissage
Le système d'ancrage hydraulique fonctionne avec deux pieux indépendants. Les pieux sont équipés de dents en métal dur. Le système perce aussi l'asphalte et le gravier.
Chaque pieu peut être ajusté individuellement dans n'importe quel angle. S'il y a des tuyaux dans le sol, le système d'ancrage peut aussi être réglé en largeur.
Même cette petite foreuse horizontale dirigée possède un système hydraulique de graissage. Il se compose d'un seau de graisse spéciale au cuivre de 8 kg.

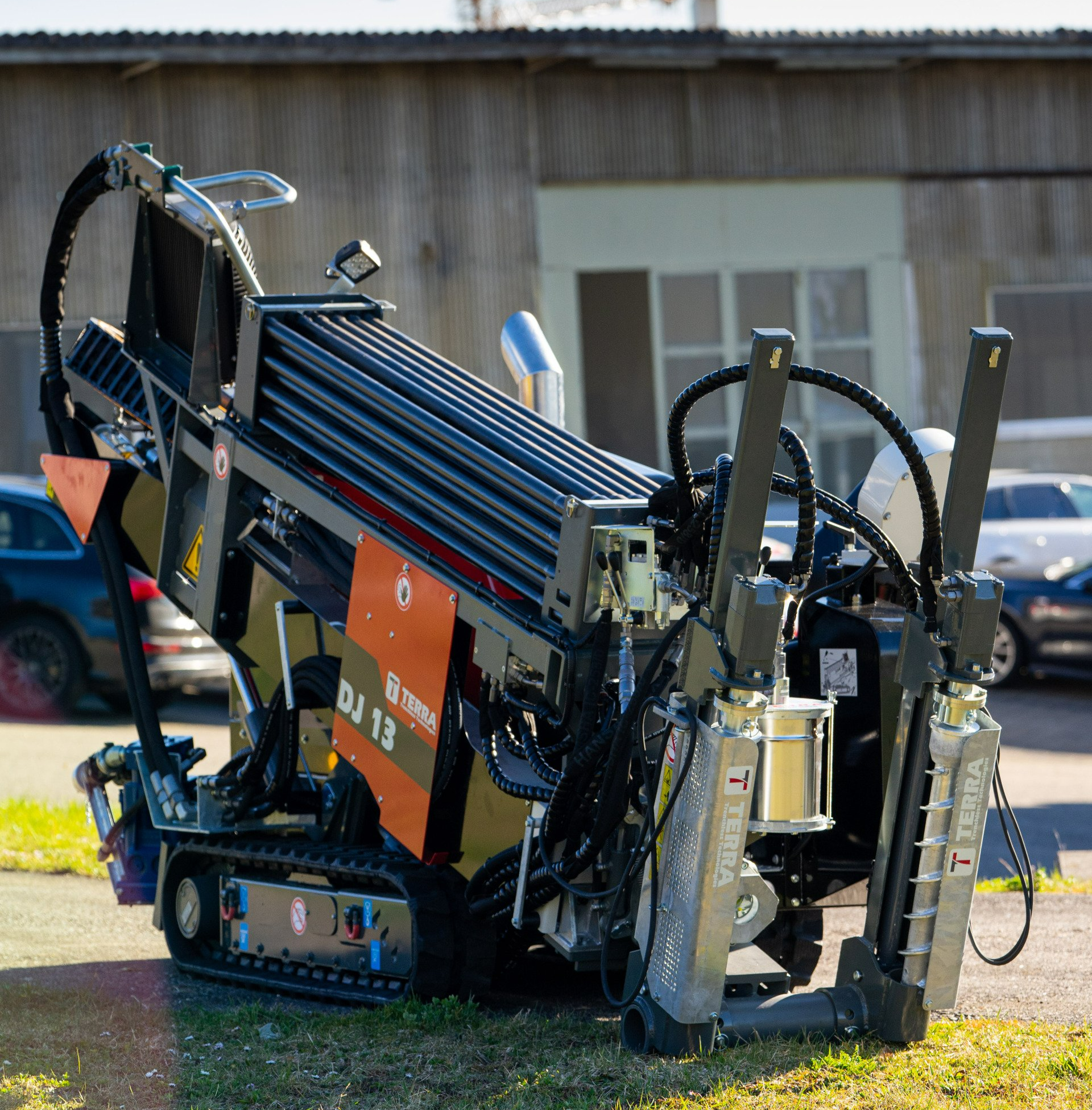

Tiges de forage hight quality
La TERRA-JET DJ13, avec ses tiges de forage de 2,0 métres de longueur, impose moins de changement de tiges et permet des forages plus rapides. Avec leur rayon de courbure de 23 m, vous pouvez facilement contourner les réseaux souterrains existants. Le magasin de tiges embarqué est équipé de 90 m de tiges de forage.

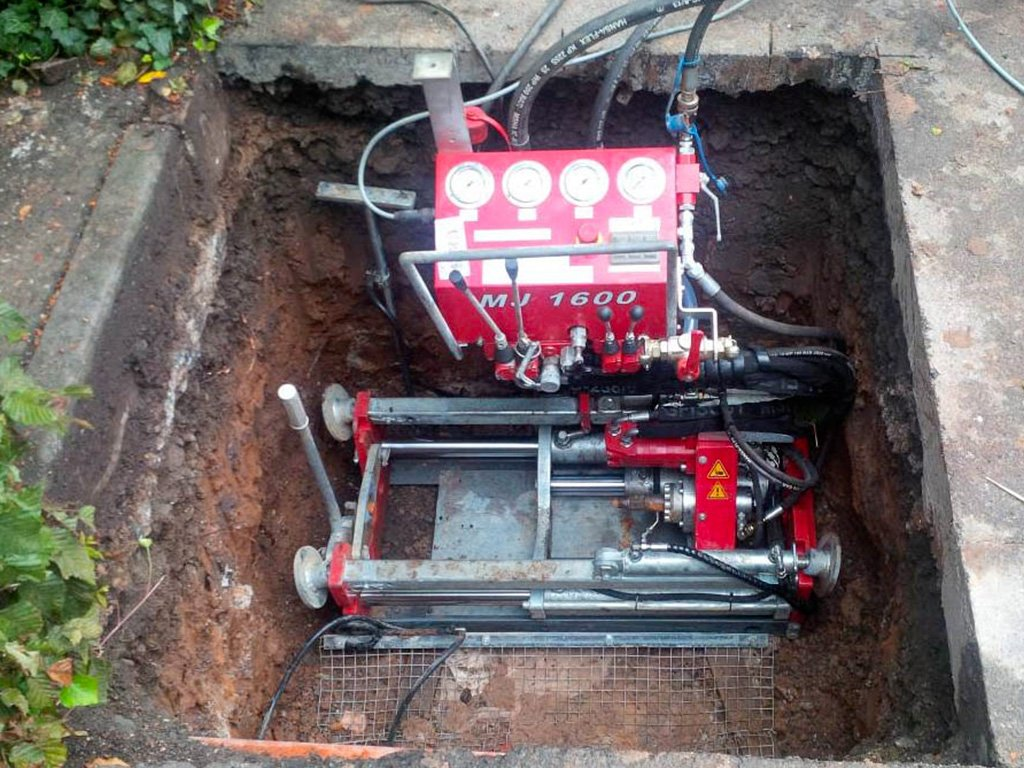

Raccordement pour foreuse de fond de fouille
La DJ 13 est équipée de série de raccordement pour la foreuse de fond de fouilles TERRA MINI-JET. Il est simple d'utiliser le moteur et le système de boues de la foreuse de surface DJ 13.

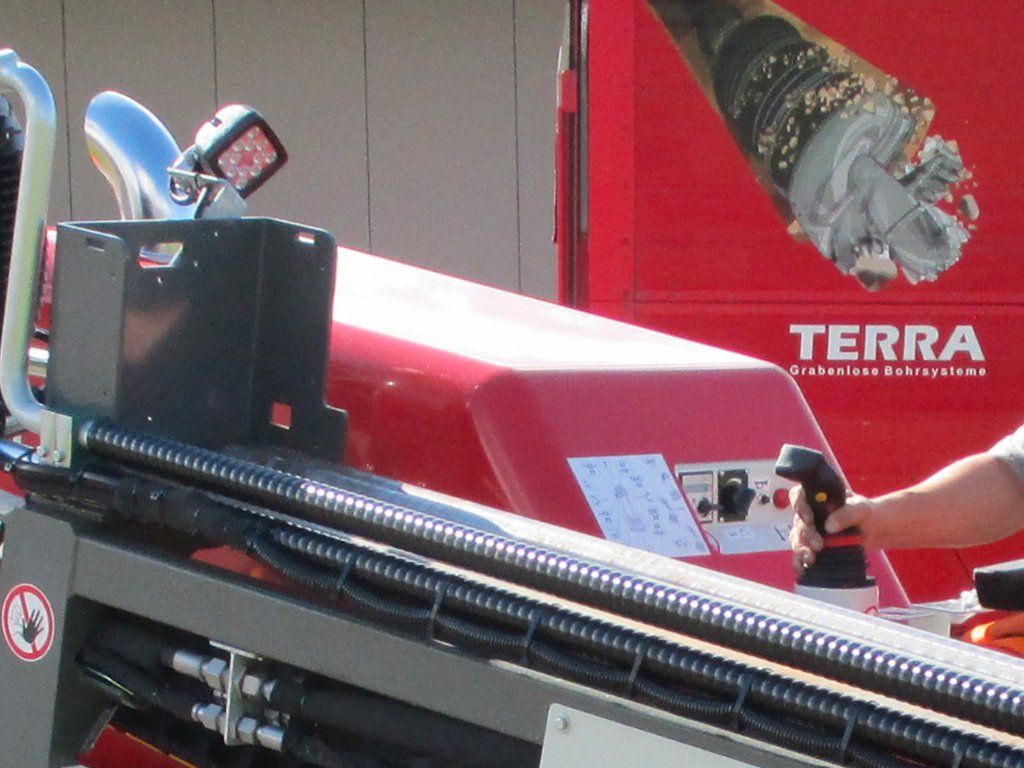

Phares à LED
Les phares à LED intégrés facilitent le travail à la tombée de la nuit ou dans l'obscurité. Ils éclairent toute la station de contrôle et le système de désaccouplement des tiges.

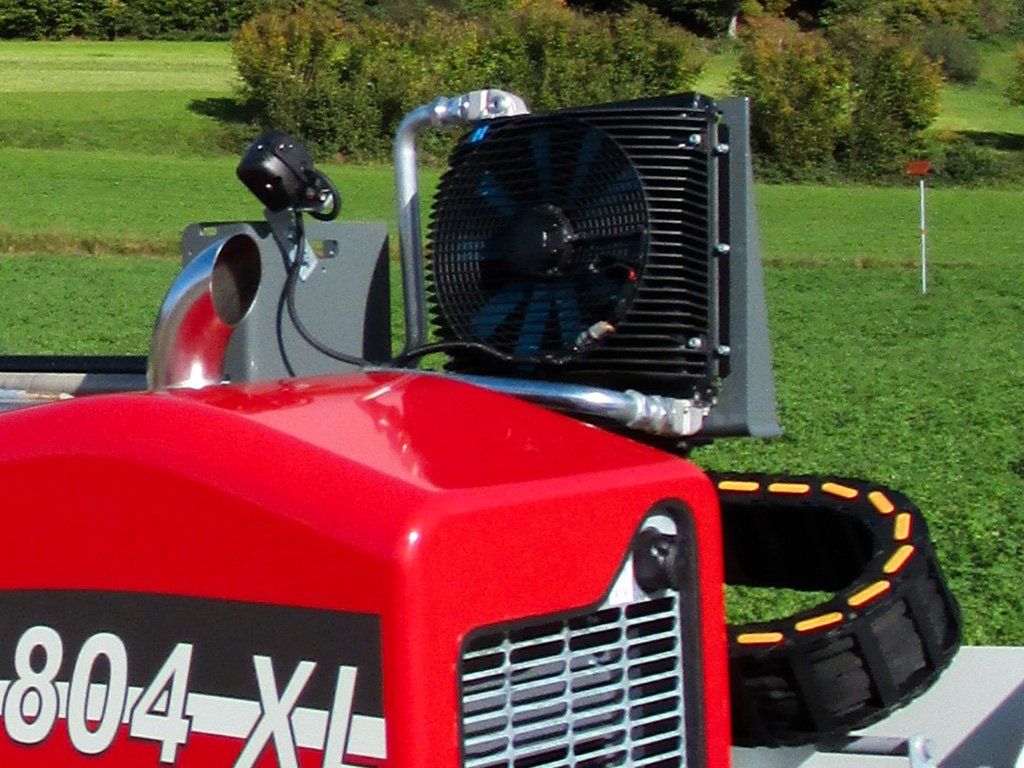

Radiateur d'huile extérieur
La TERRA-JET DJ 13 a son refroidisseur d'huile à l’extérieur à l'arrière de la rampe de forage. Par conséquent, le radiateur est toujours entouré d'air frais et pur. Le Thermostat démarre le refroidisseur d'huile à une température de 50°C.
Caractéristiques
| Forces de poussée/traction maxi. | 53,3 kN (5,8 to) | |
| Couple maxi. | 1'800 Nm | |
| HATZ Stage 5 | 55 KW (75 CV) | |
| Volume de fluide maxi. | 95 ltr/min | |
| Longueur du forage maxi. | 100 m | |
| Diamètre du forage maxi. | ø 300 mm |
Avantages

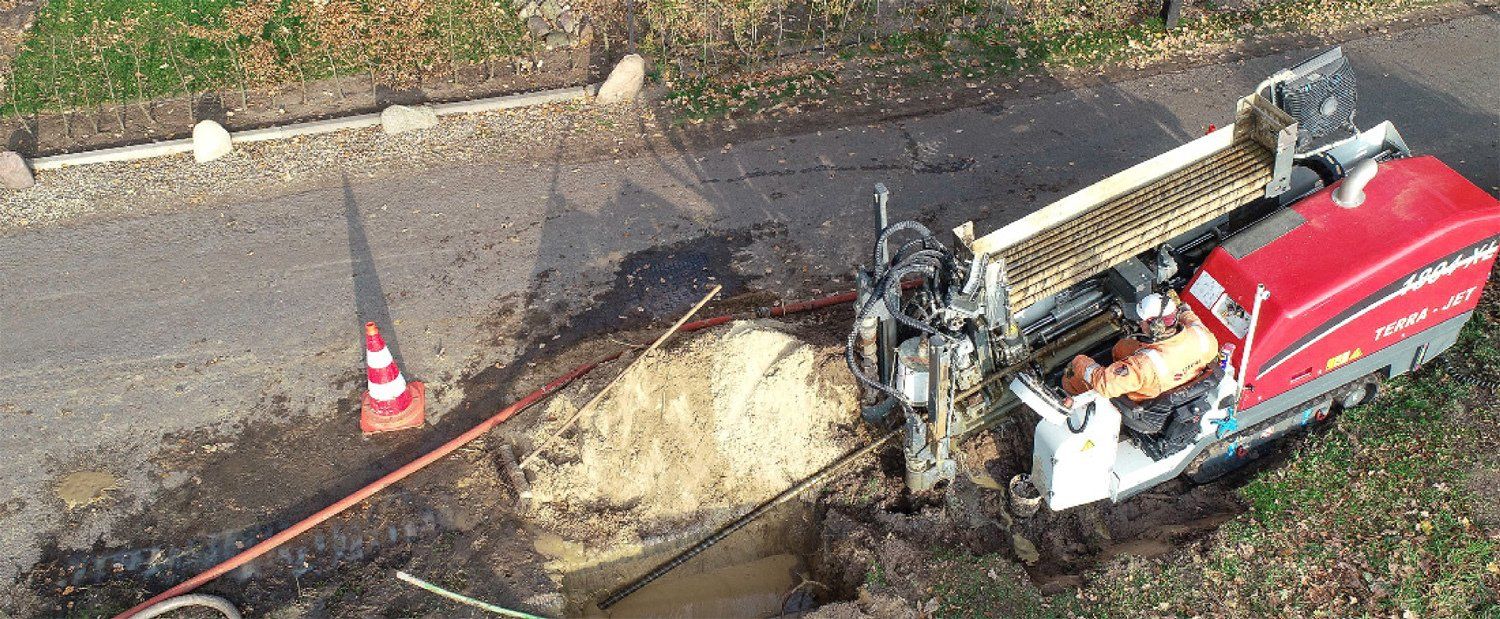

Mise en situation
Demande d'informations et devis
Demande d'information DJ23
Nos équipements
-
![]()
-

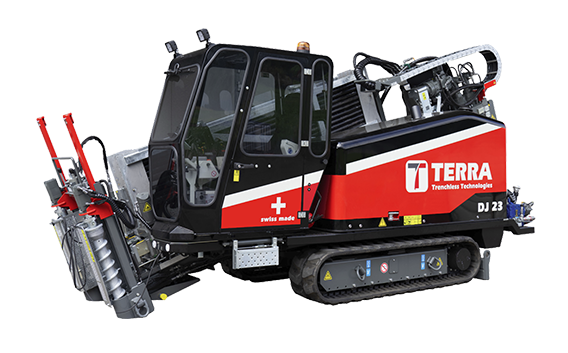

![Foreuse Horizontale Dirigée HDD TERRA-JET DJ23]()
-
![Foreuse Horizontale Dirigée HDD TERRA-JET DJ20]()
TERRA-JET DJ20
VOIR LA FICHE -
![Foreuse Horizontale Dirigée HDD TERRA-JET DJ13]()
TERRA-JET DJ13
VOIR LA FICHE -

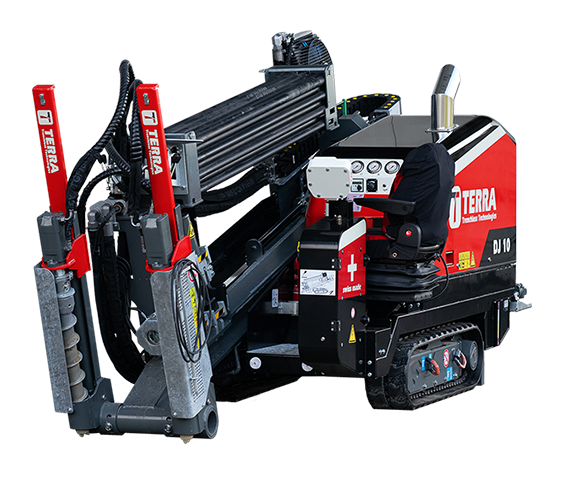

![Foreuse Horizontale Dirigée HDD TERRA-JET DJ10]()
-

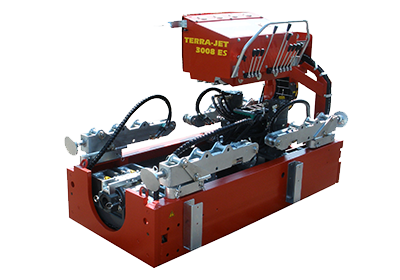

![Foreuse Horizontale Dirigée HDD de fond de fouille TERRA-PIT DJ18]()
-

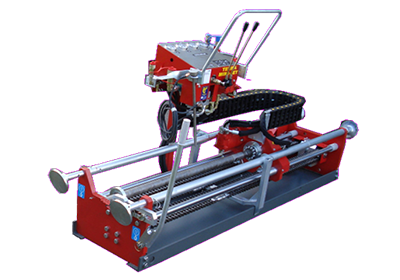

![Foreuse Horizontale Dirigée HDD de fond de fouille MINI-JET MJ1600 LV]()
-

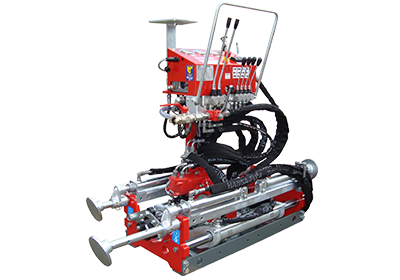

![Foreuse Horizontale Dirigée HDD de fond de fouille MINI-JET MJ1600 DR]()
-

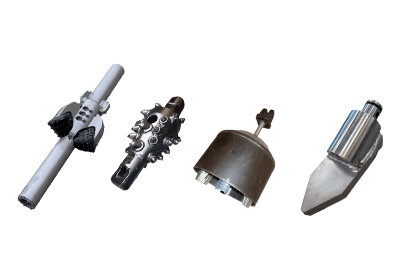

![Outils de forage HDD pour Foreuse Horizontale Dirigée HDD]()
